7-3机件的表达方法:断面图
来源:网络收集 点击: 时间:2024-03-12【导读】:
断面图就是假想用剖切面将物体的某处切断,只画出该剖切面与物体接触部分(剖面区域)的图形。断面图分为:移出断面图、重合断面图。移出断面图1/2分步阅读

2/2
重合断面图1/2
2/2
智能仪器
画法
画在视图之外,轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。
注意事项:

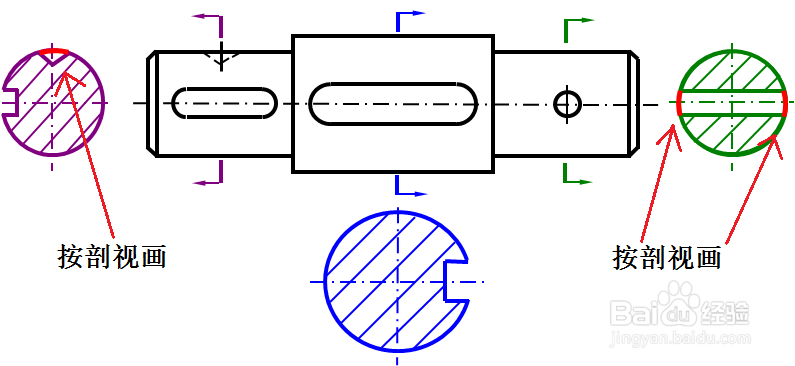

1、剖切平面通过回转面形成的孔或凹坑的轴线时应按剖视画。

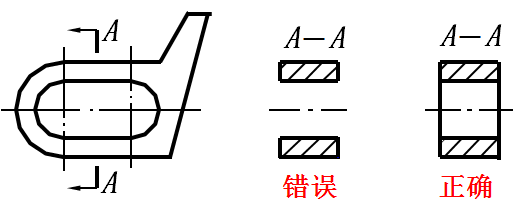

2、当剖切平面通过非圆孔,会导致完全分离的两个断面时,这些结构也应按剖视画。
3、用两个或多个相交的剖切平面剖切得出的移出断面,中间一般应断开。(有时为了得到完整的断面图,也允许中间不断开)



移出断面的标注方法

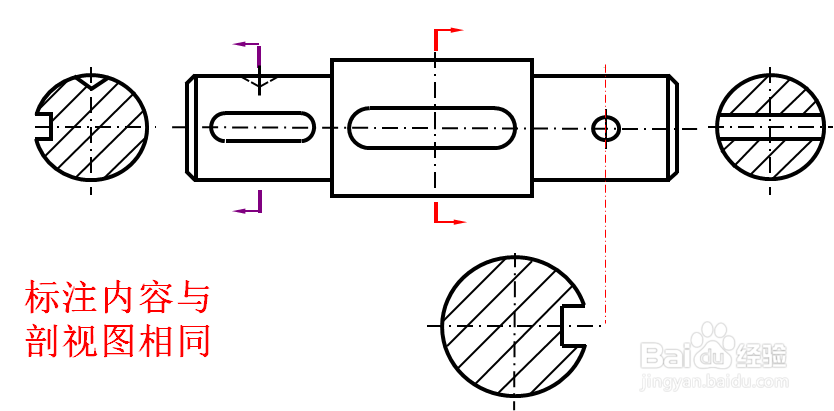

标注内容与剖视图相同

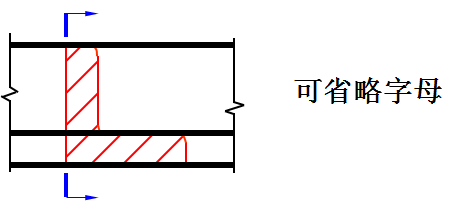

① 配置在剖切符号延长线上的不对称的移出断面,或按投影关系配置的不对称的移出断面,可省略字母。
② 配置在其他位置的的对称的移出断面图,可省略箭头。
③ 配置在剖切线的延长线上的对称的移出断面,可省略标注。

画法

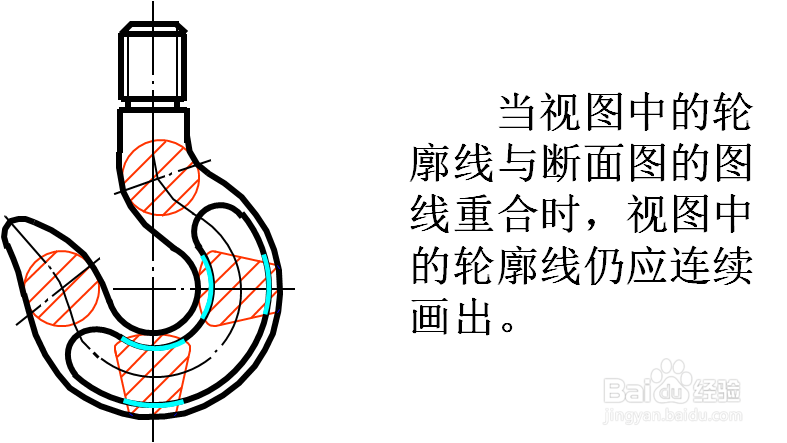

画在视图之内,轮廓线用细实线绘制。

标注方法
① 配置在剖切线上的不对称的重合断面图,可省略字母。

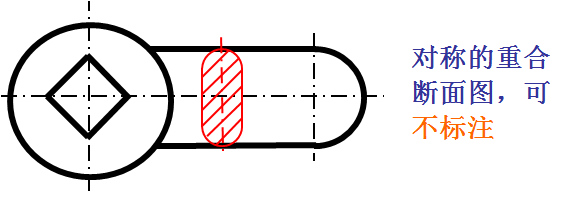

② 对称的重合断面图,可不标注。
