Altium Designer原理图元件怎么自动标号？一起了解一下！品牌型号：HP战神3代系统版本：windows1021H2软件版本：Altium Designer16.1方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
进入原理图环境编辑器，点击菜单Tools，如下图所示

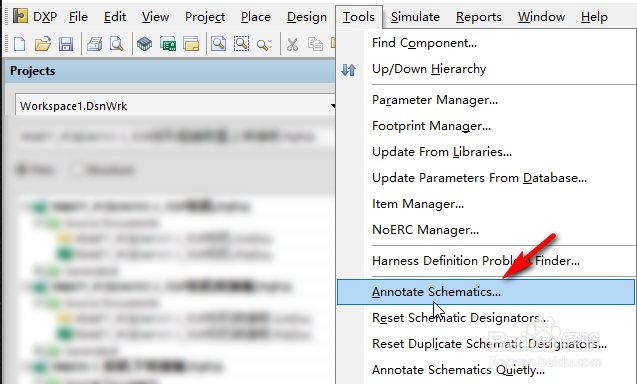

2/6Tools工具栏选择Annotate schematics，如下图所示

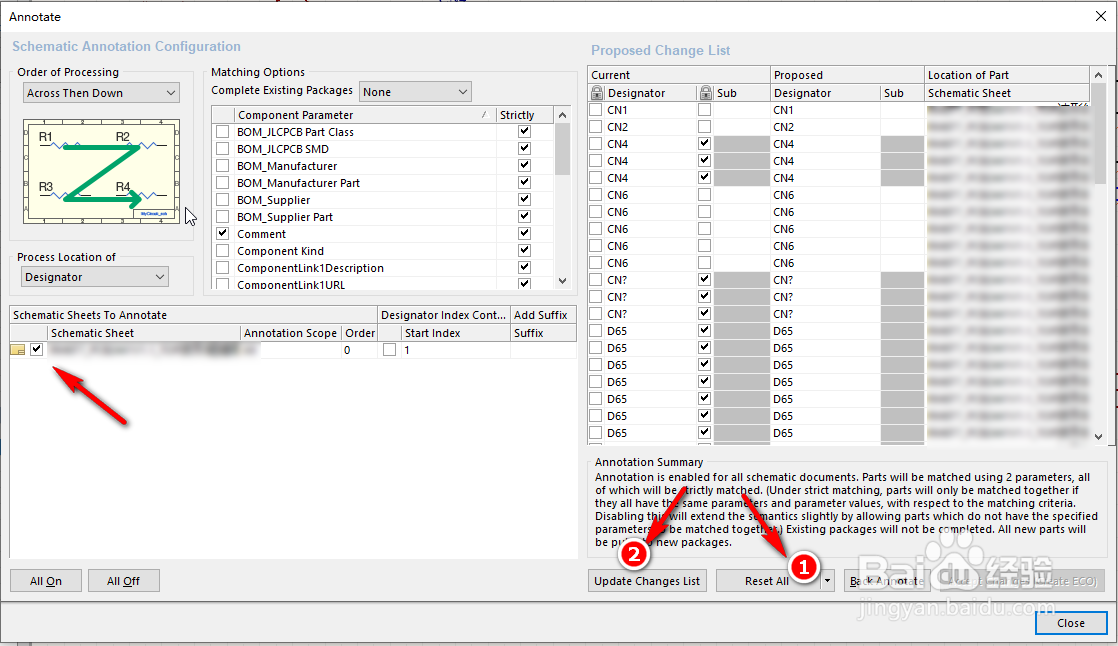

3/6勾选要标记的文件，点击reset按钮，然后点击update changes list按钮，如下图所示

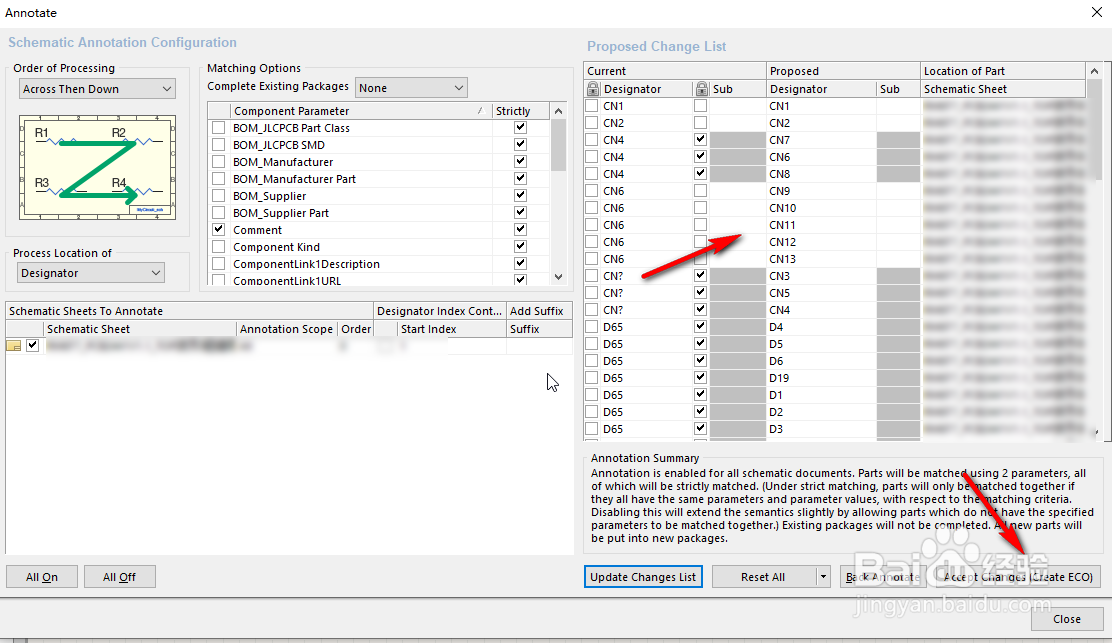

4/6标记列表更新完成，点击accpte changes按钮，如下图所示

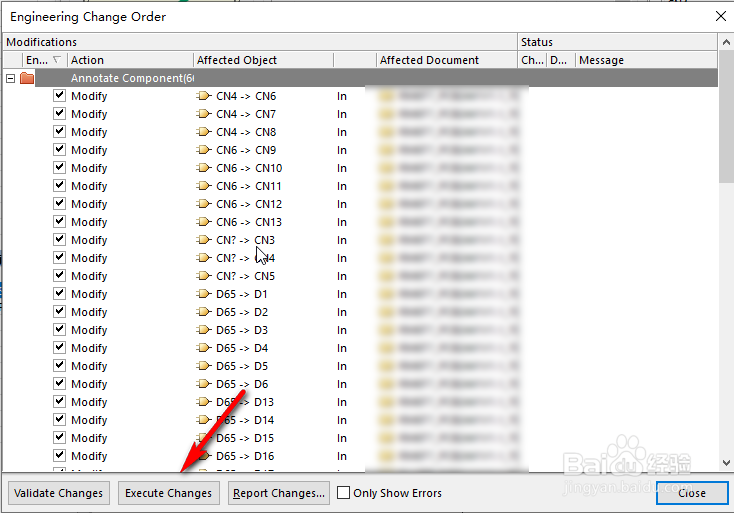

5/6进入标识汇总，点击excute changes按钮，如下图所示

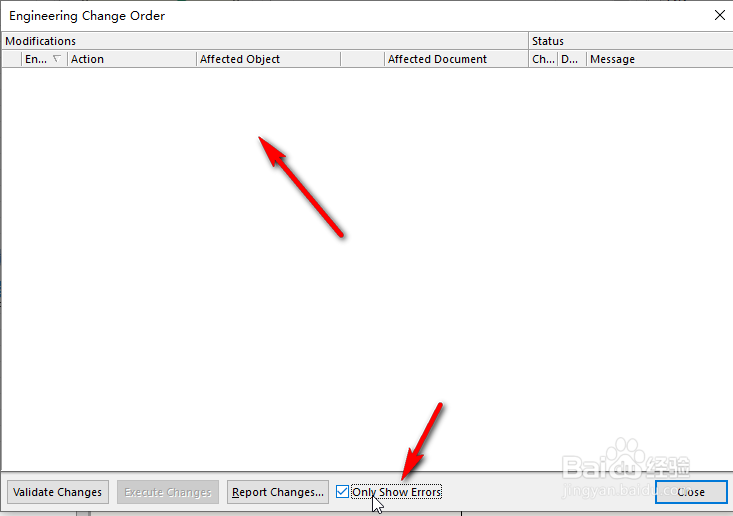

6/6勾选only show error，如果错误提示为空说明全部正确，点击ok即可。如下图所示
