该经验给大家分享一篇SolidWorks创建装配凸台的教程。装配凸台是起到定位和支撑壳体的作用。工具/原料more电脑SolidWorks2016软件方法/步骤1 创建模型基体1/6分步阅读

打开SolidWorks，新建一个零件模型，选择前视基准面，绘制如图所示的草图。单击特征，拉伸凸台/基体命令，给出图示特征参数。

2/6

单击“插入—特征—圆顶”命令，选择凸台的一端面，给出图示特征参数。

3/6

单击特征，圆角命令，选择图示所示边线，圆角半径为“10 mm”。

4/6

单击特征，抽壳命令，选择图示端面，设置壳厚度为“2 mm”。

5/6

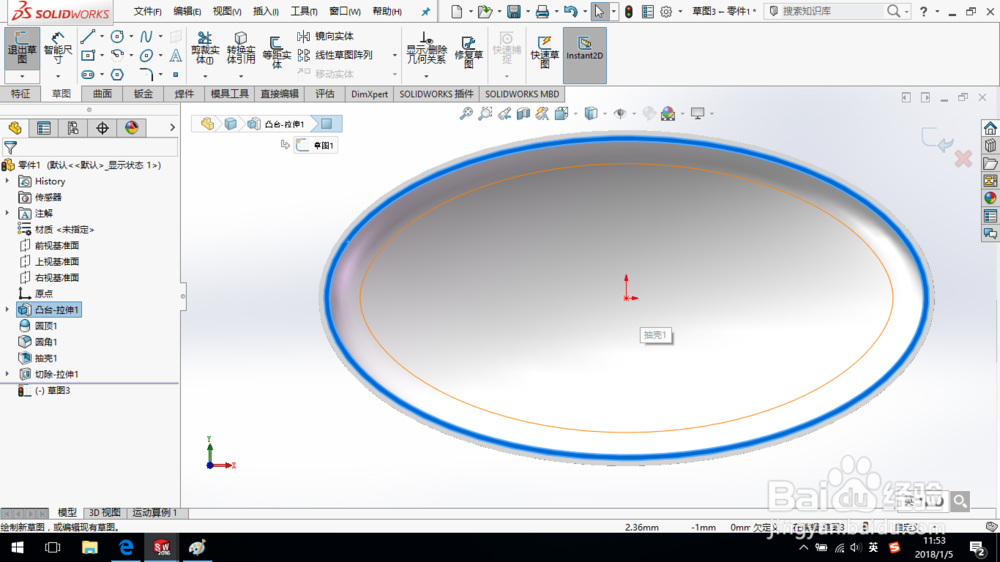

选择图示端面绘制草图，单击“转换实体引用”命令，选择图示边线。

单击“等距实体”命令，选择草图边线如图所示，给出图示所示参数。

完成草图创建。

6/6

单击特征，拉伸切除命令，给出图示特征参数。

完成切除特征创建，将显示样式调整为“上色”。

方法/步骤2 创建装配凸台1/7

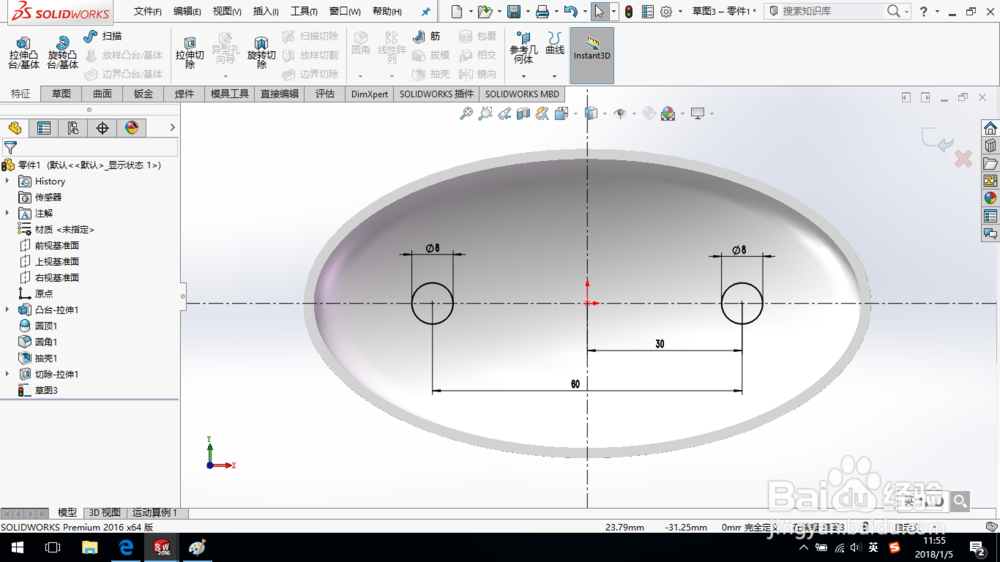

接下来创建装配凸台。选择图示端面绘制草图，绘制如图所示草图，退出草图。

2/7

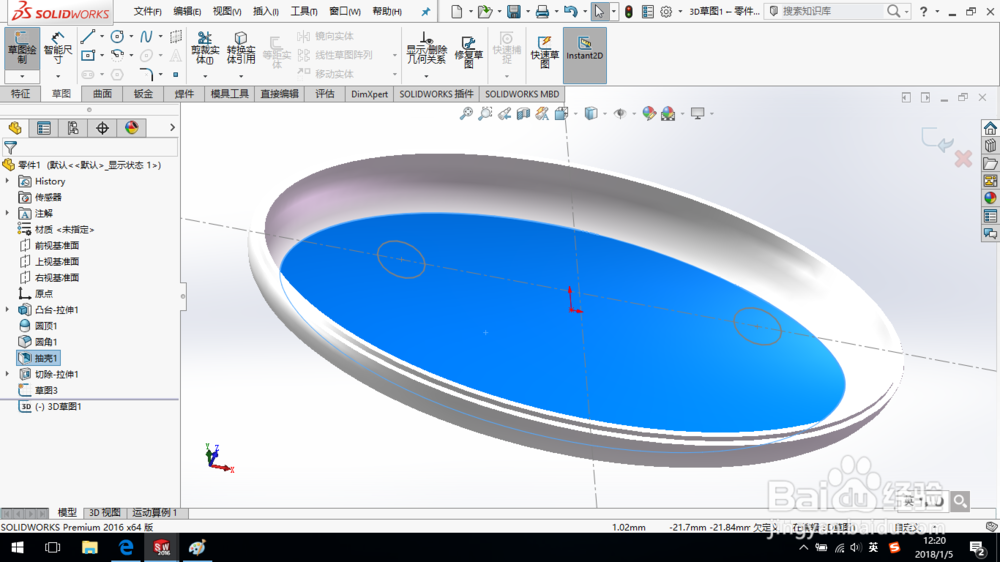

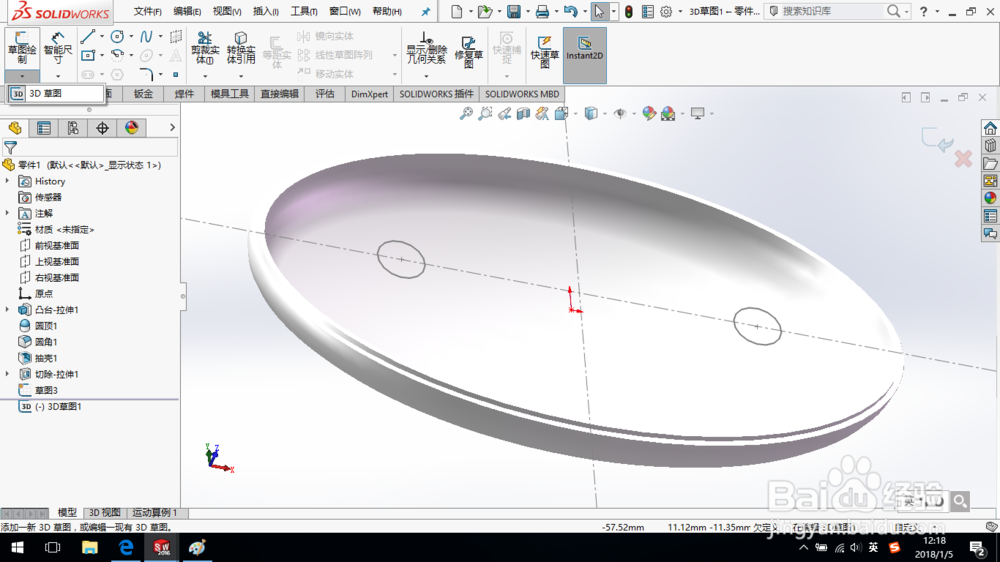

单击3D草图，绘制3D草图，选中如图所示曲面，选择点命令，绘制一点。

3/7

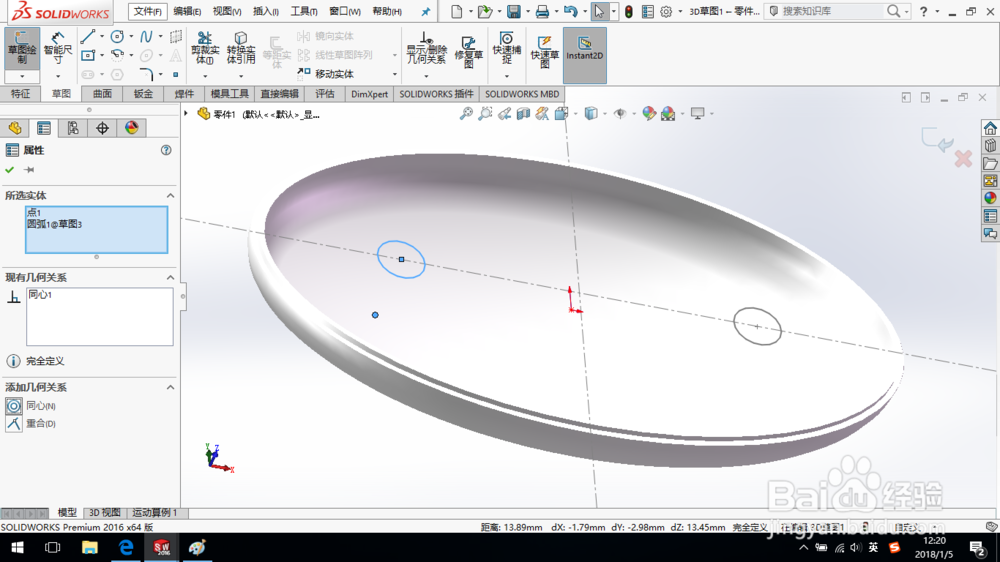

添加几何关系：

3D草图点与草图圆同心；

3D草图点与曲面作曲面切平面。

如图所示。

4/7

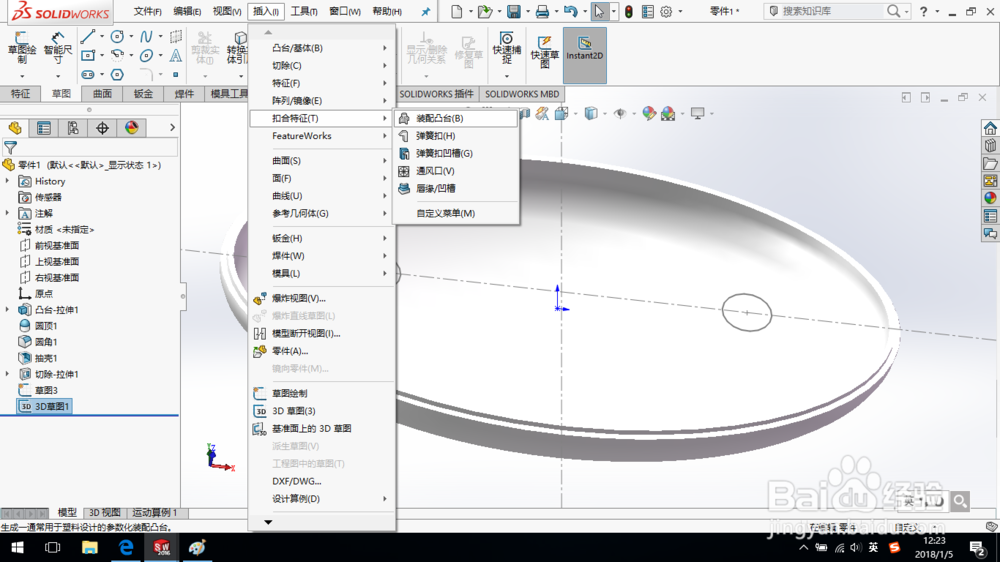

单击“插入—扣合特征—装配凸台”命令。

5/7

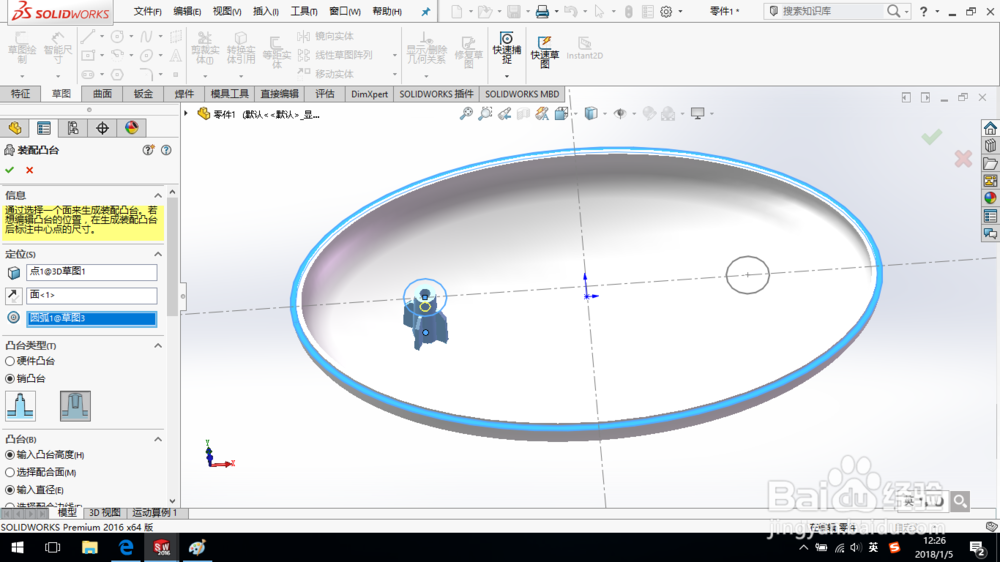

定位点选择3D草图点，方向选择如图所示端面，定位边线选择草图圆，并选择销凸台、孔特征，如图所示。

6/7

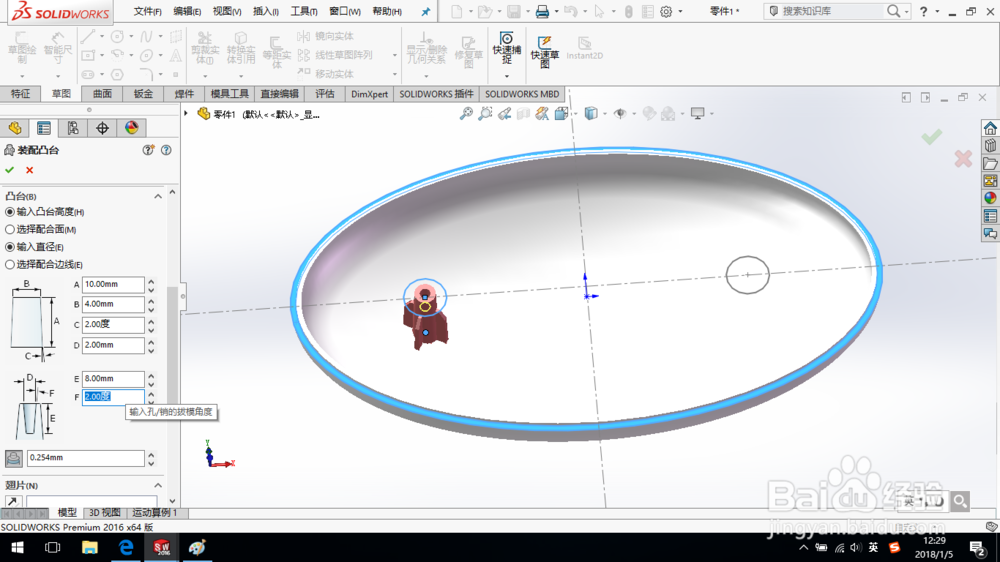

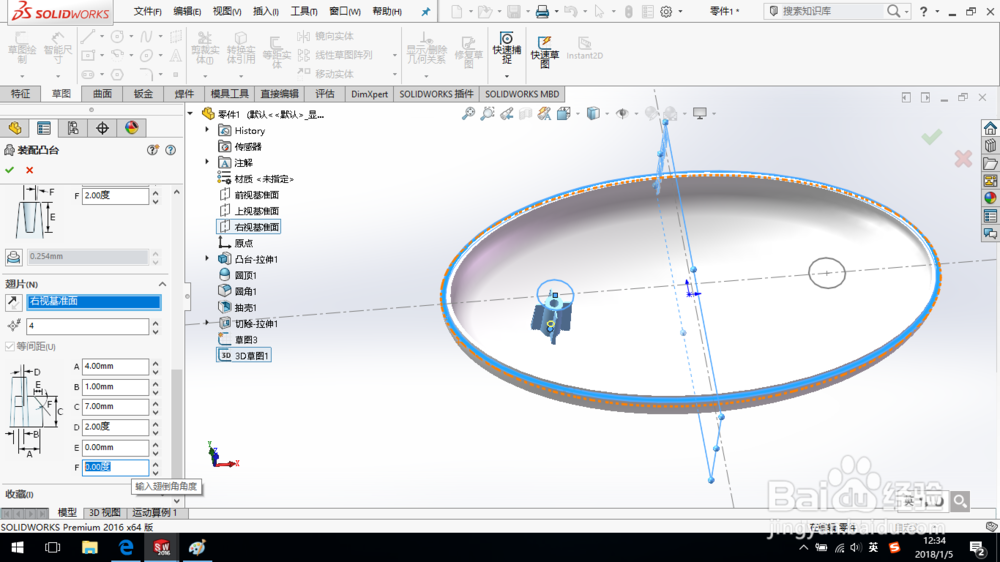

设置凸台尺寸参数，如图所示。

7/7

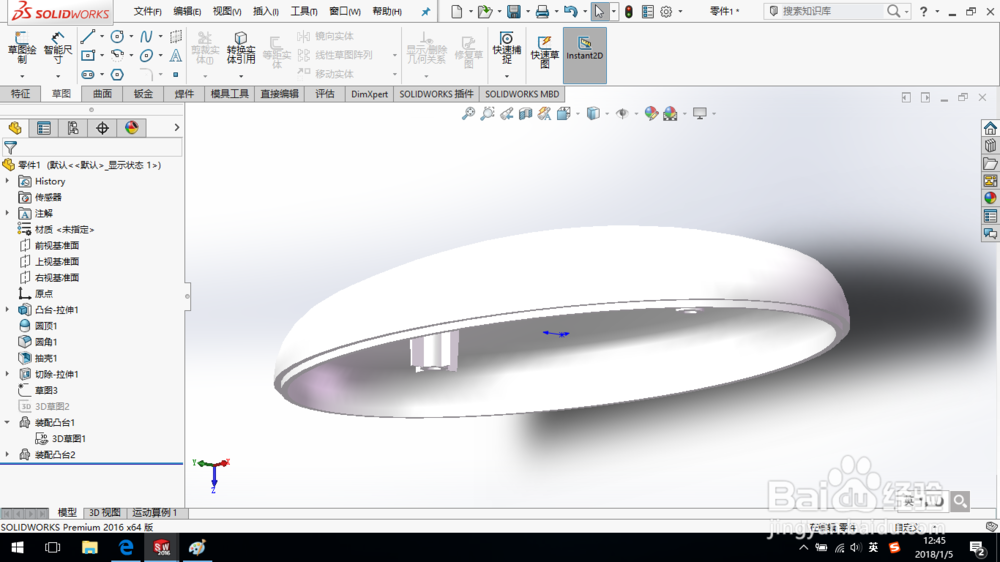

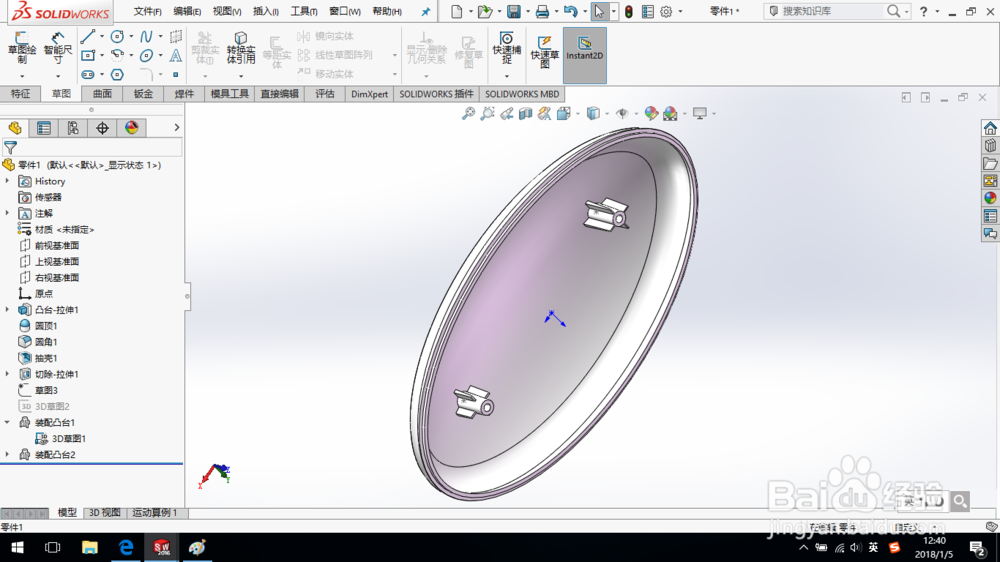

用同样的方法创建右侧的装配凸台。隐藏草图。

至此，装配凸台创建完毕，保存零件模型。

注意事项

有问题可以留言。

喜欢的朋友可以点赞、收藏，你们的支持是创作的最大动力。

SOLIDWORKS壳体装配凸台
