用地统计工具做出预测表面后，插入等值线并在等值线处进行标注后，我们会发现，当标注在等值线上时，线和数值相交那部分的线段仍旧存在。虽然可以用晕圈的方法“断开”穿插而过的线，但是晕圈是有颜色的，如果背景是纯色的尚且不错，但是如果是彩色的就感觉不够好看。下面分享我利用掩膜工具制作“断开”效果的方法。工具/原料moreArcGIS10.2前提1/2分步阅读

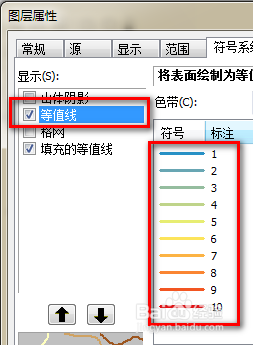

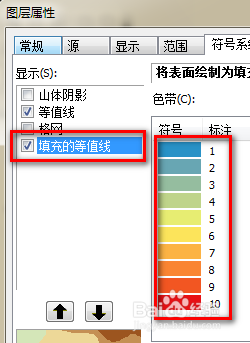

为了后期“断开”效果更加好，记得设置等值线的数量和填充面一样多，即等值线的“类”比填充面的要多加一。

2/2

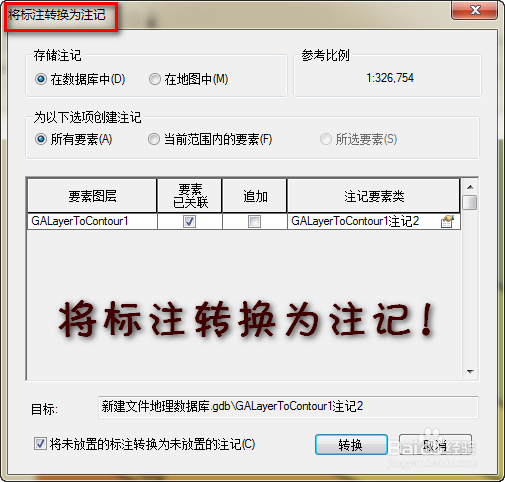

将等值线导出至矢量图并进行标注后，记得要“将标注转换为注记”，掩膜需以注记为基础进行。

方法1/7

打开工具箱，依次展开“制图工具”——“掩膜工具”，选择“要素轮廓线掩膜”。

2/7

输入图层：选择注记图层（这也是为什么前提②中要求转为注记的原因，转换后数值和等值线就是两个图层，我们只需要掩膜数值，并不想把等值线也掩膜了）

掩膜类型：分有几种，主要是掩膜形状的区别，有的掩膜成方形，有的沿着图层轮廓线掩膜。此处按默认选择即可。

3/7

掩膜后的效果如图所示，可以看出掩膜要素跟数字形状很相似，较贴近数字的边缘。

4/7

菜单栏中选择“地理处理”，找到“裁剪”工具。

输入要素：选择要“剪断”的等值线

裁剪要素：选择刚上一步生成的掩膜要素图层

5/7

裁剪后，发现各数字处生成了短线段。为了营造“断开”效果，接下来就是调试线段的颜色。

右击生成的线要素图层，选择“属性”。

6/7

在弹出来的图层属性窗口中选择“符号系统”，显示中选择“类别”——“唯一值”，再选择右边栏中的“导入”。在弹出来的导入符号系统窗口中，图层处选择“等值线图层文件”，然后确定，系统匹配对话框也直接点确定，等导入颜色分类后，再点击确定。

7/7

经过第⑥步地设置，让线段的颜色和背景色相同，遮盖了等值线，达到了等值线“断开”的效果。

注意事项

等值线的数量和等值面一样时，可以保证它们的颜色也是两两相同，这样“断开”效果更好
