订阅Altium Designer软件如何元件库与封装库关联
来源：网络收集 点击： 时间：2024-03-12【导读】：
这次给大家分享一下Altium Designer软件中制作电路板中途一些必要的过程。工具/原料more电脑、Altium Designer软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

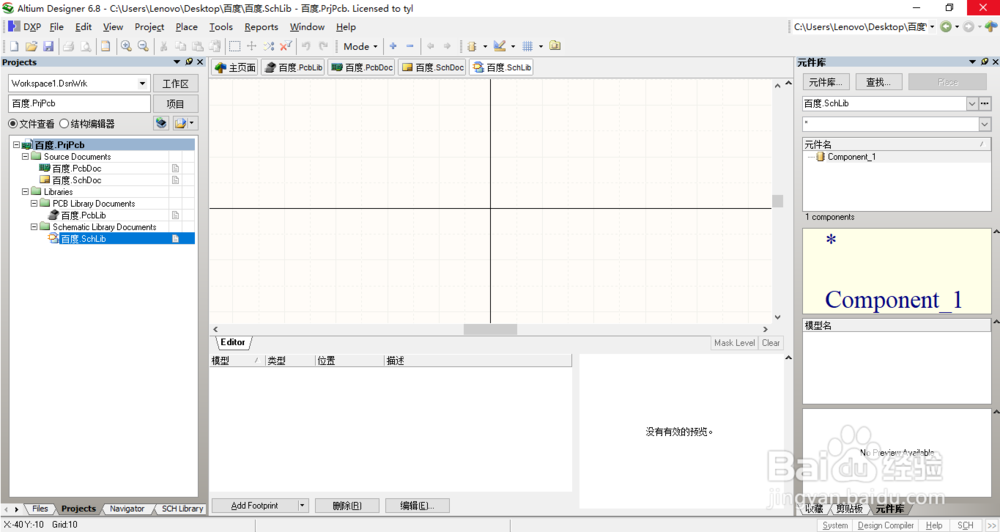

首先，打开软件新建好5个必要的东西，不知道的朋友可以看下我以前发布的经验，保存好。

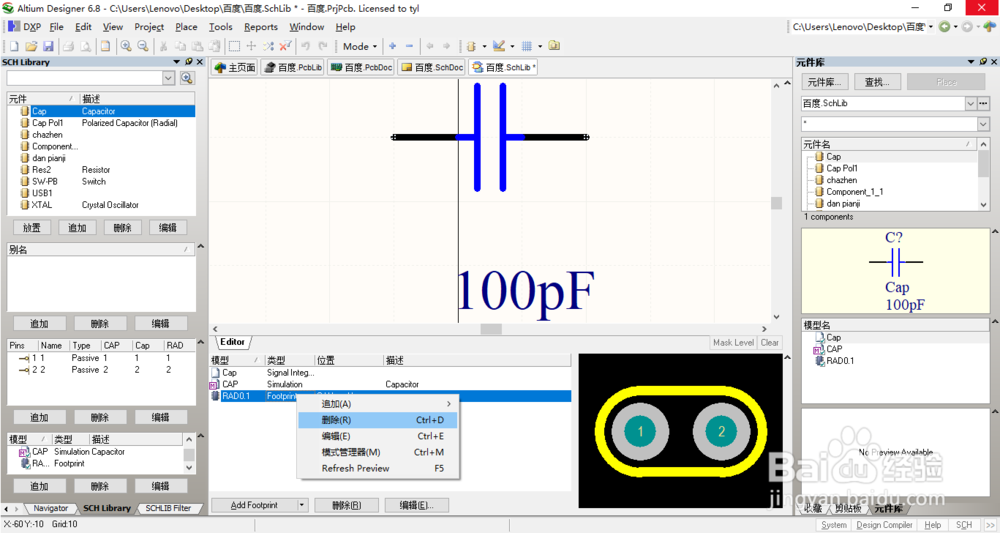

2/7在元件库中添加好元件，保存，效果如下图：

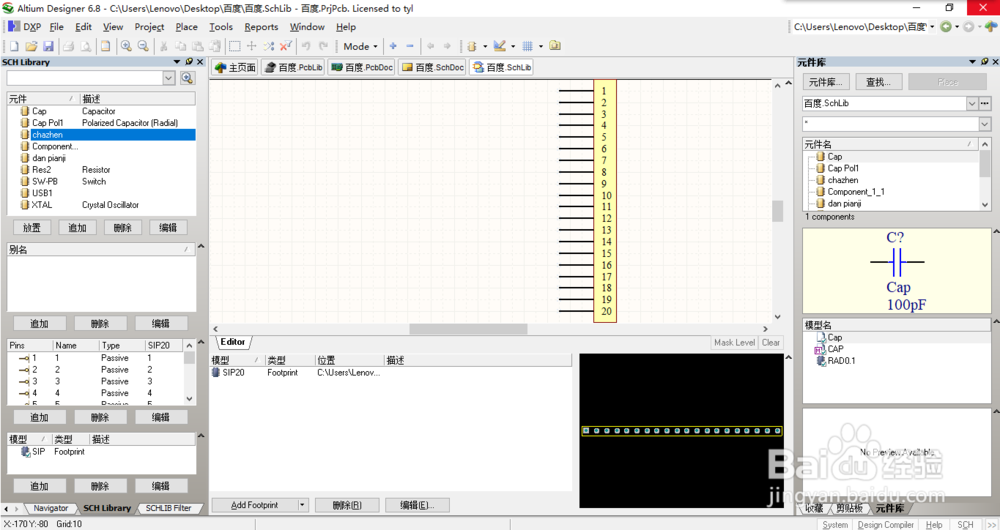

3/7封装库中添加好上方元件对应的封装库，保存，如下图:
4/7点击进入软件库，下方将以往的关联将其全部删除。

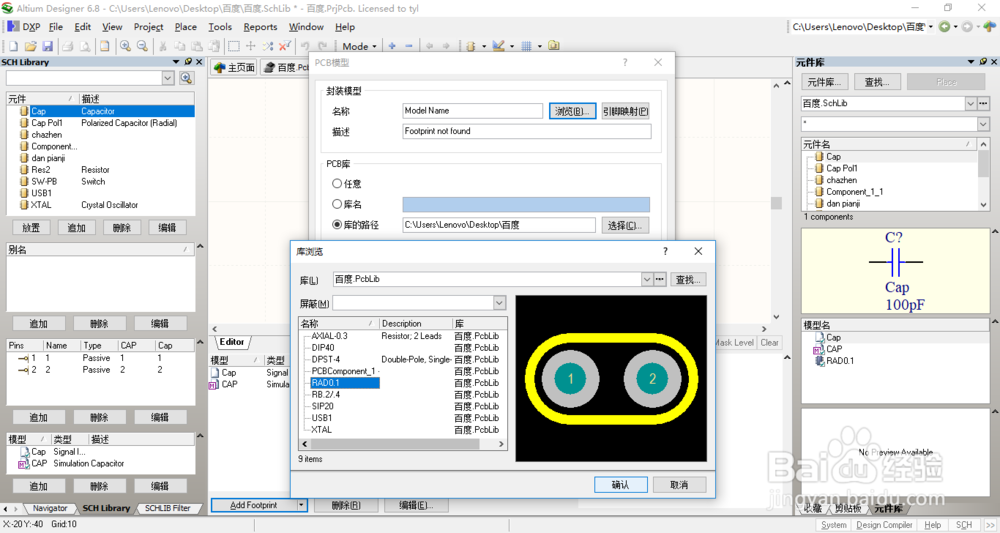

5/7之后，点击左下add...，会出现以下界面。

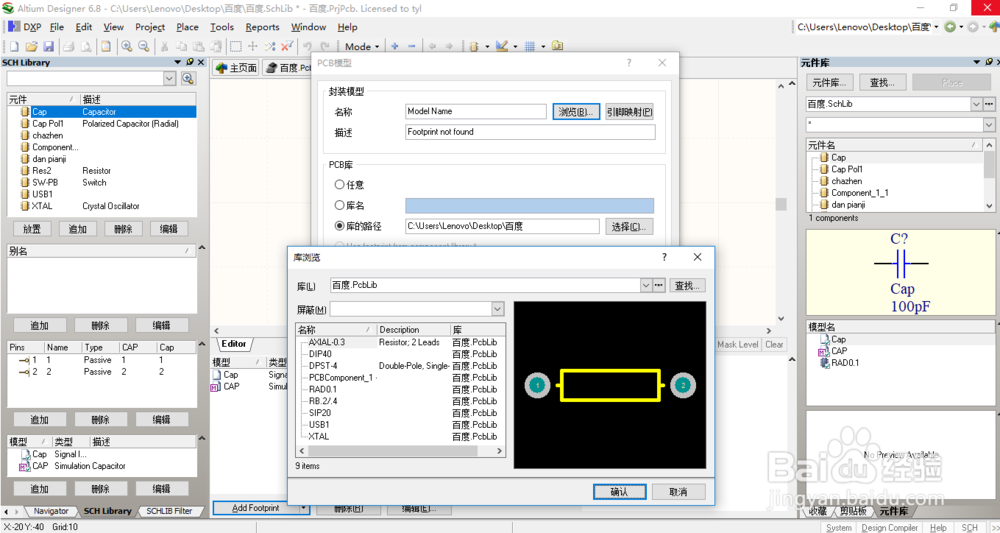

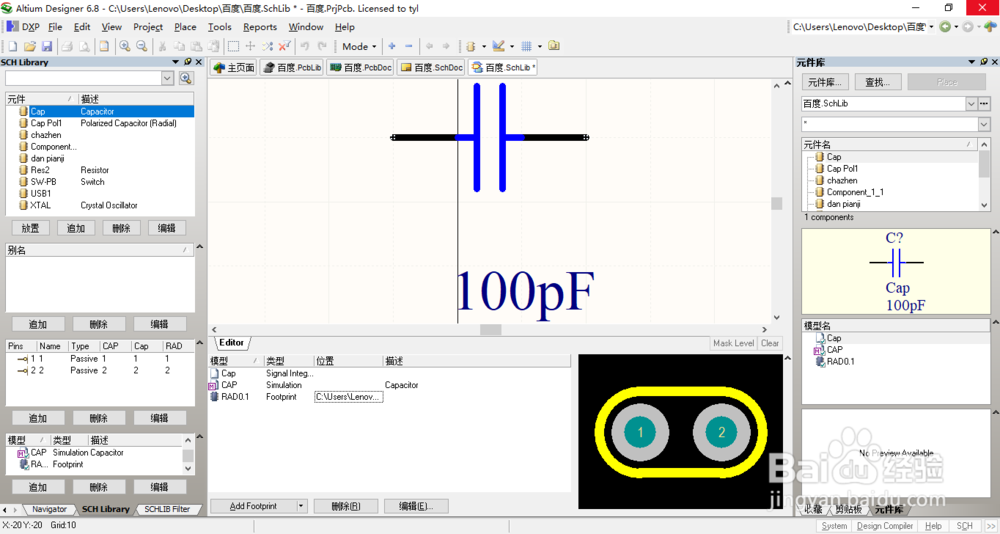

6/7在库的路径中选择路径添加好，再点击右上方预览找到对应封装单击之后点击确定。最后，保存。

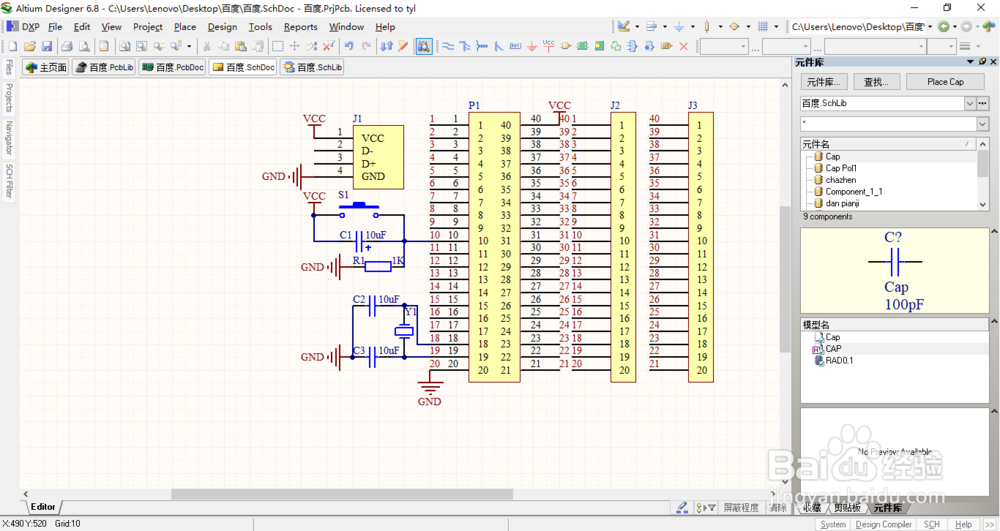

7/7所有的元件都关联保存好后，之后就可以画电路图了，下面是我向下做了点，效果如图：
注意事项本人也是新手，如果本经验有任何问题，希望路过大神在评论区指点一二。
