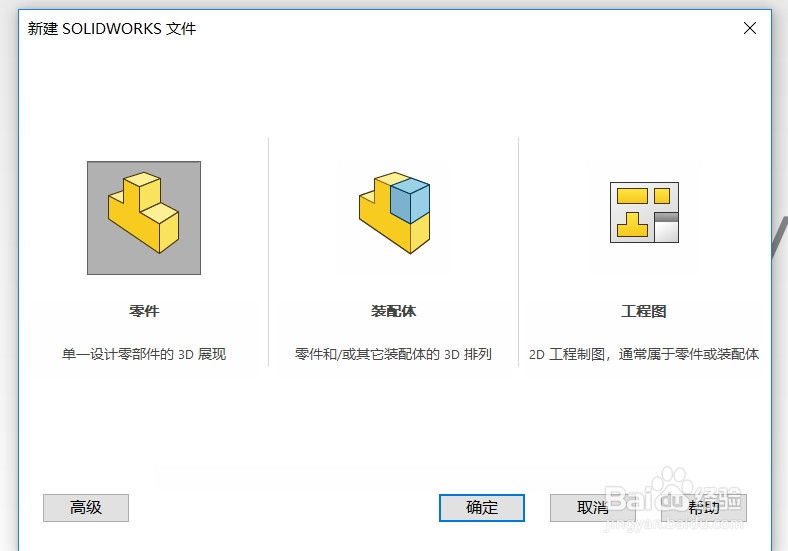

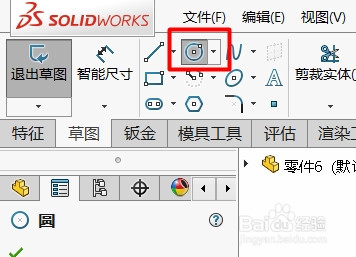

首先，新建一个零件。然后选择一个视角绘制圆形草图

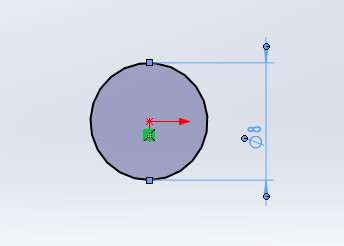

大圆形草图绘制的直径是需要经过计算的，大圆外径+小圆外径就是弹簧的宽度尺寸（小圆后面会讲到）

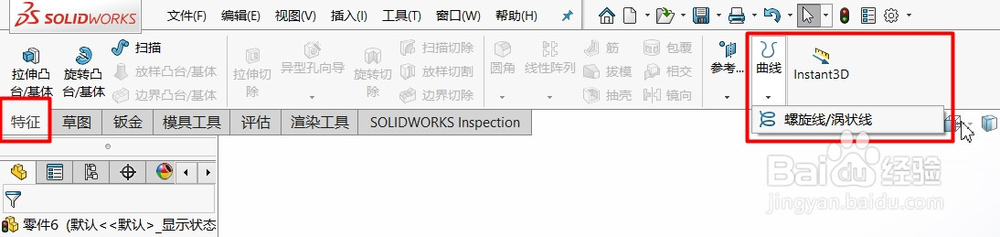

绘制完圆形后点击【特征】中曲线下的螺旋线/涡状线选项。

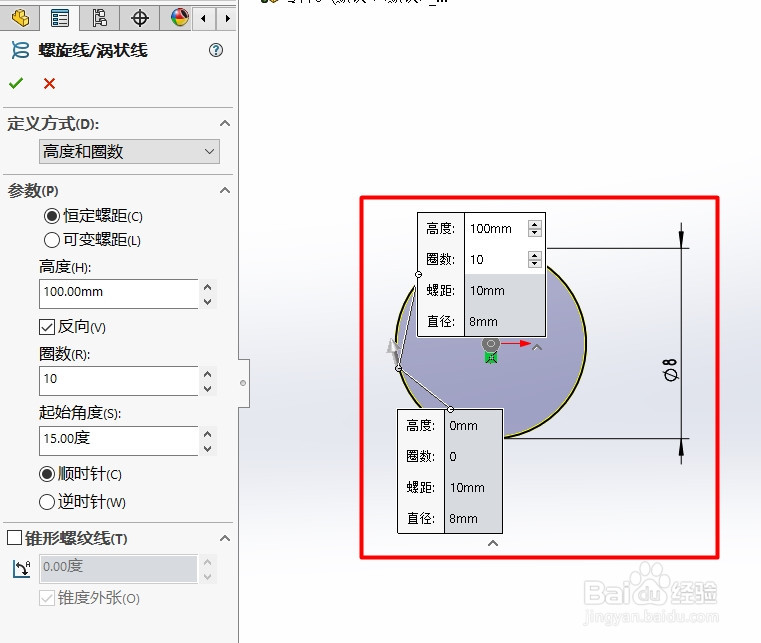

此时系统就会提示你所绘制的图形的高度、圈数、螺距、直径等信息，根据你的需求修改。然后点击左上角的对号

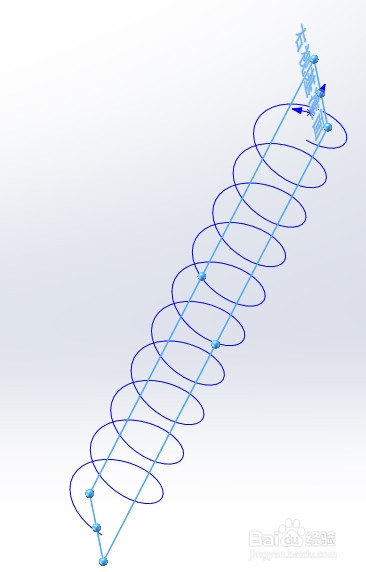

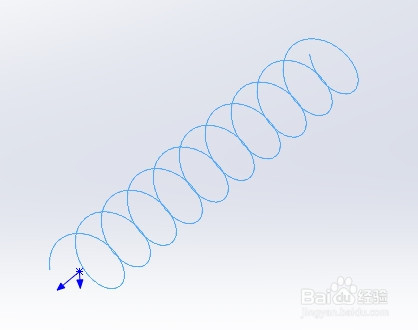

此时便得到一个线条路径，准备待用

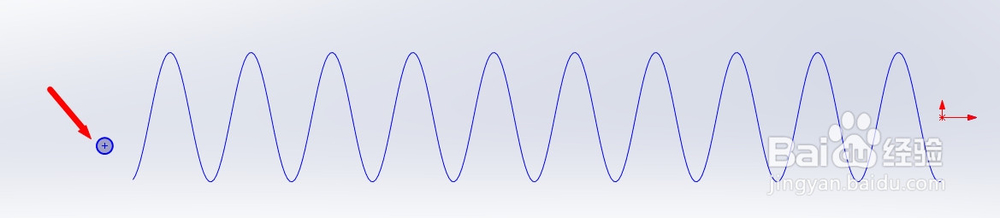

接着在曲线路劲经过的基准面上画一个圆形，此圆便是刚刚提到的小圆，小圆的外径根据自己需求设置

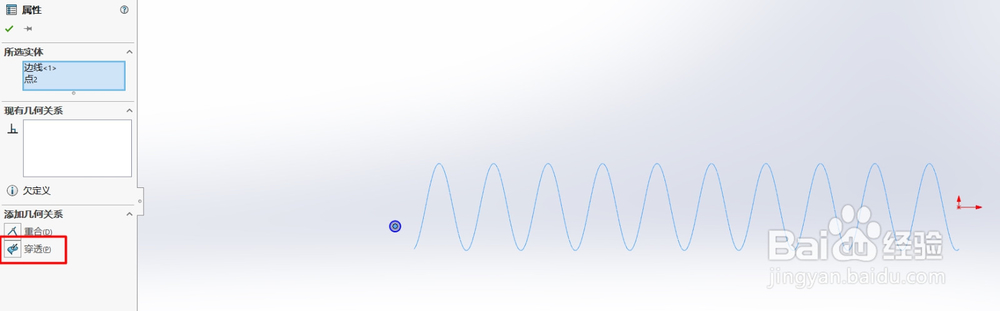

绘制完小圆后，需要设定与螺旋线路径有一定关系，所以选中小圆圆心，按住CTRL键再选择螺旋线，在左侧弹出的对话框中选择【穿透】此时小圆便和曲线建立了一个穿透的关系。

接着点击【特征】中的【扫描】工具

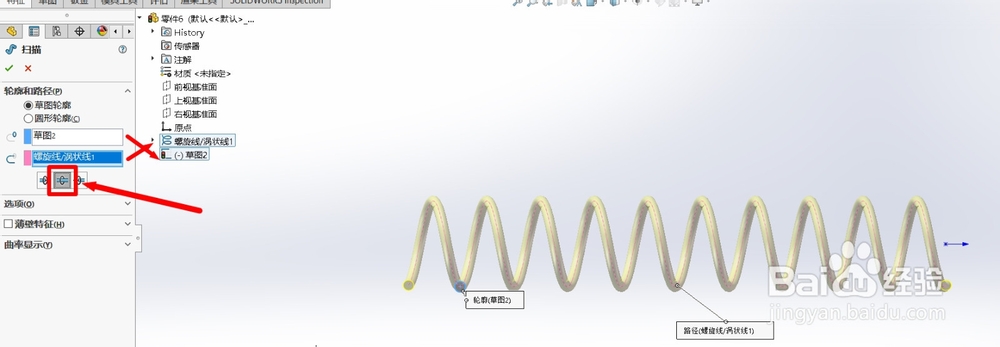

在左侧选择小圆和螺纹线，从而形成弹簧的预览图，此时足以轮廓和路径下的选项一定是选择第二个否则绘制出的弹簧不是完整的弹簧。

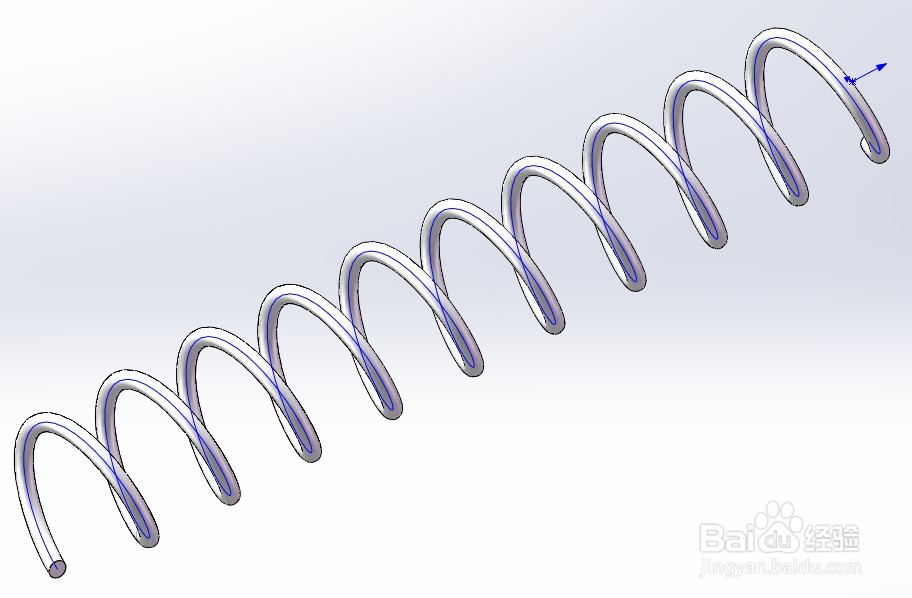

点击左上角的对勾，完成的弹簧便被绘制出来了。
