订阅UG怎么数控型腔铣
来源：网络收集 点击： 时间：2024-03-13【导读】：
改经验为大家分享一篇UG怎么数控型腔铣的教程。方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

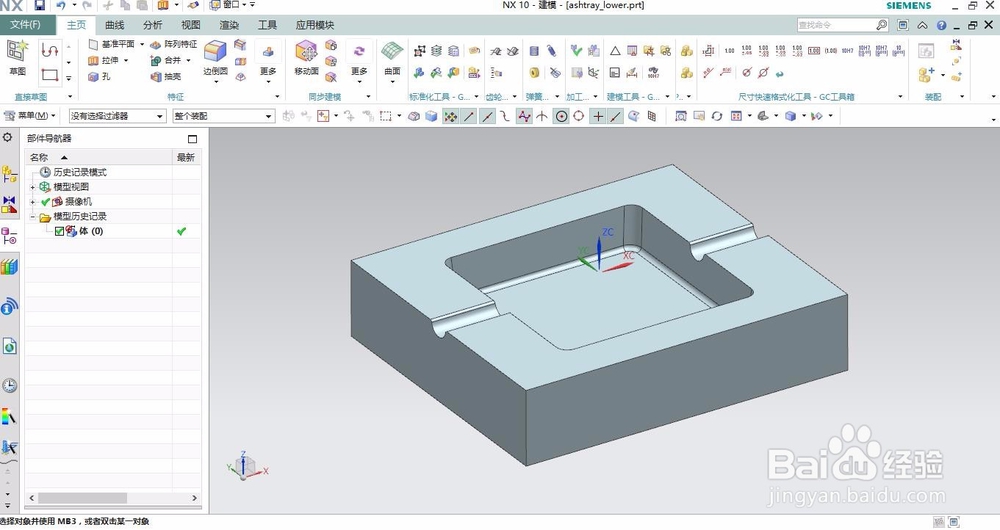

首先双击或者右键打开我们的UG软件，该经验以UG10.0为例分享教程，其他版本的UG软件均可以使用该教程。然后选择打开文件。

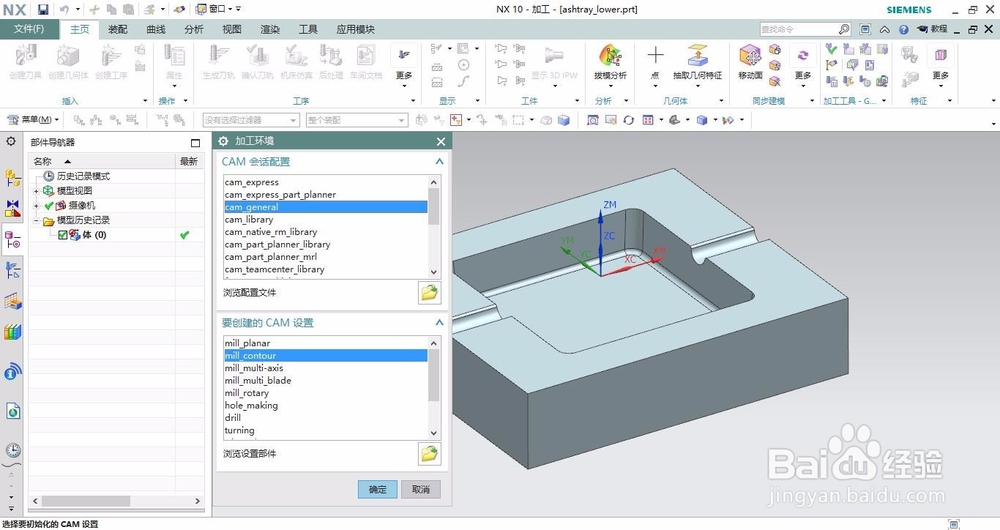

2/7点击加工，我们要对这一个零件进行型腔铣，所以在CAM会话配置中，选择millcontour，进入加工环境。

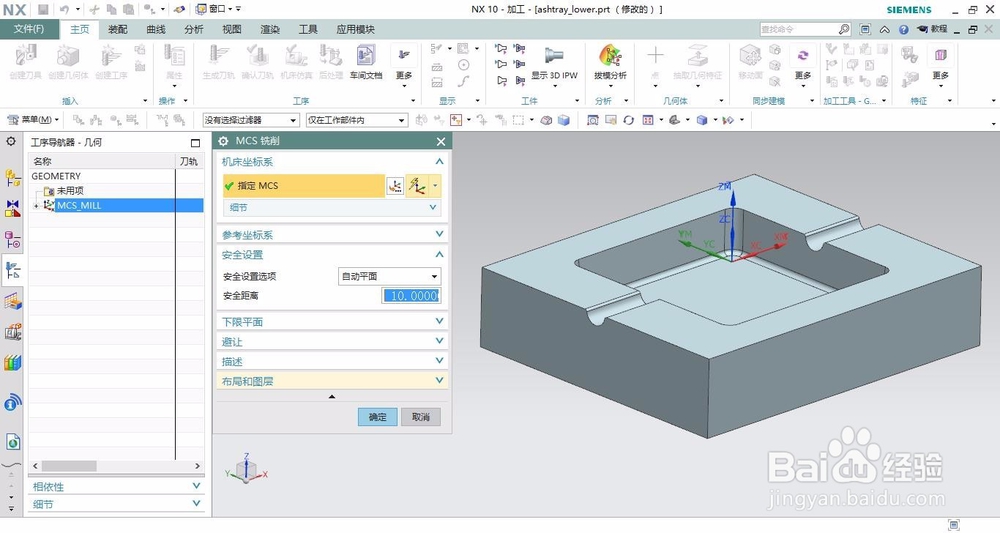

3/7调整到几何视图，双击msc-mill，设置坐标，坐标默认，即为零件的上表面中心位置，设置安全距离为10，然后点击确定。

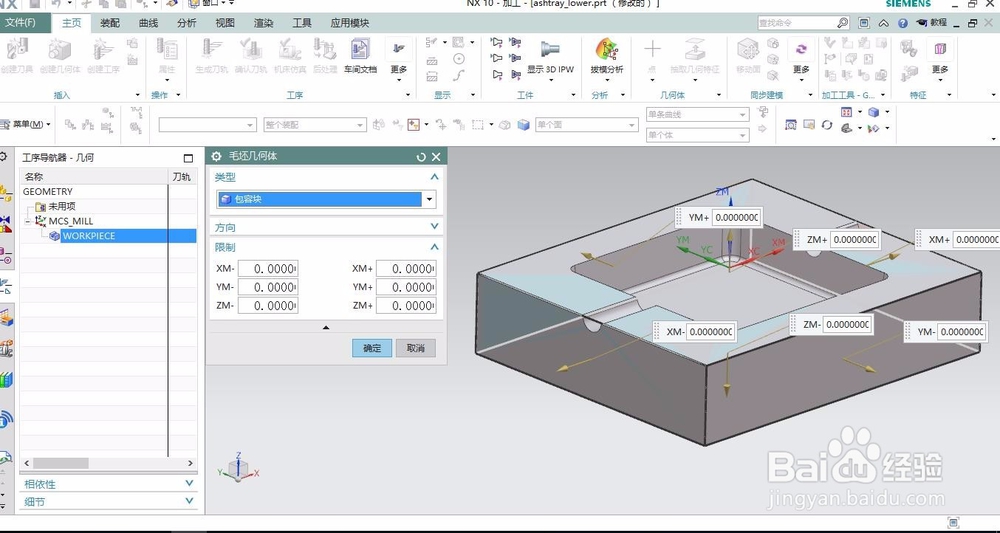

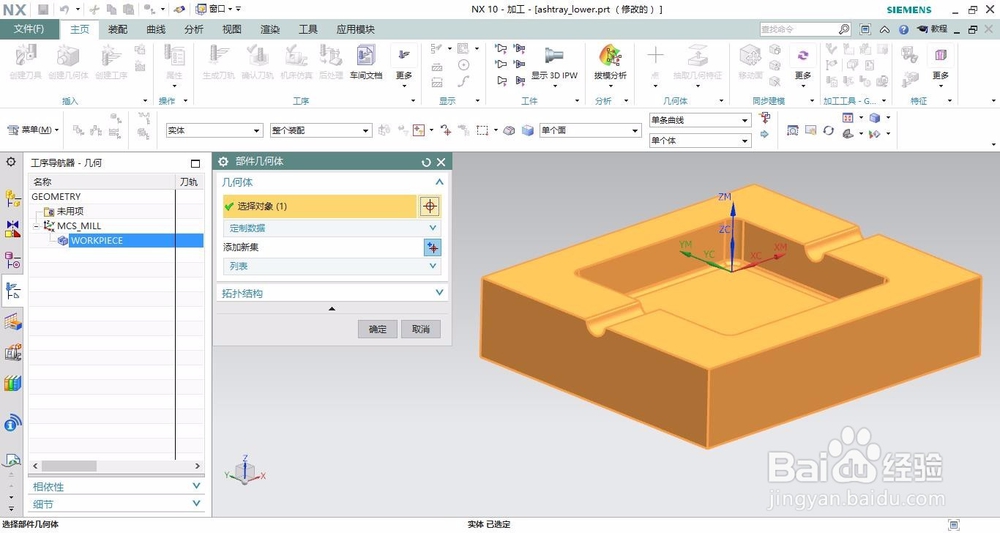

4/7双击mcs-mill下的workplace，然后弹出的工件对话框，点击工件，选取部件几何体，选取为整个零部件，点击确定后，再点击毛坯几何体，选择包容块，然后点击确定。

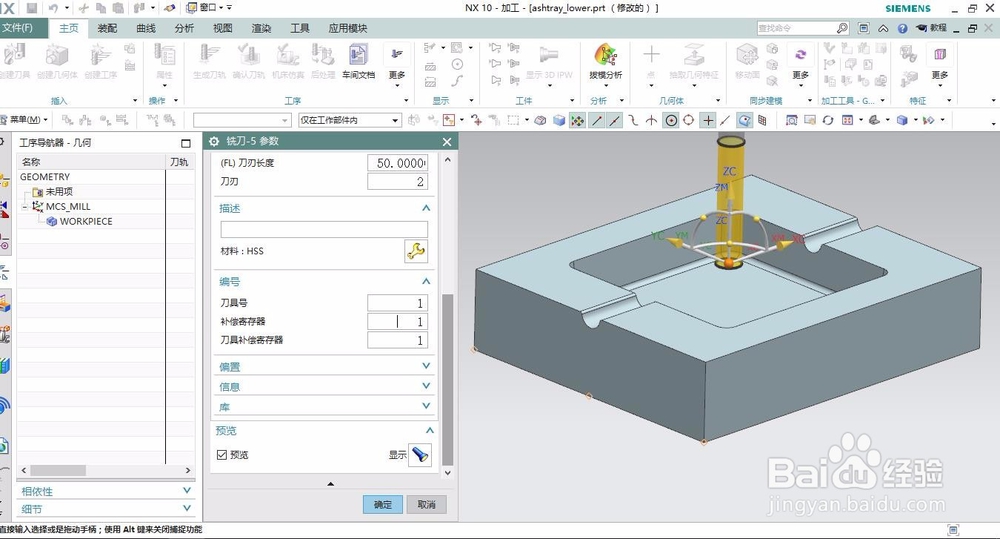

5/7创建刀具，刀具子类型为mill，名称为D10，点击确定，然后修改刀具的直径为10，在编号的区域的三行输入框中输入1，完成刀具的创建。

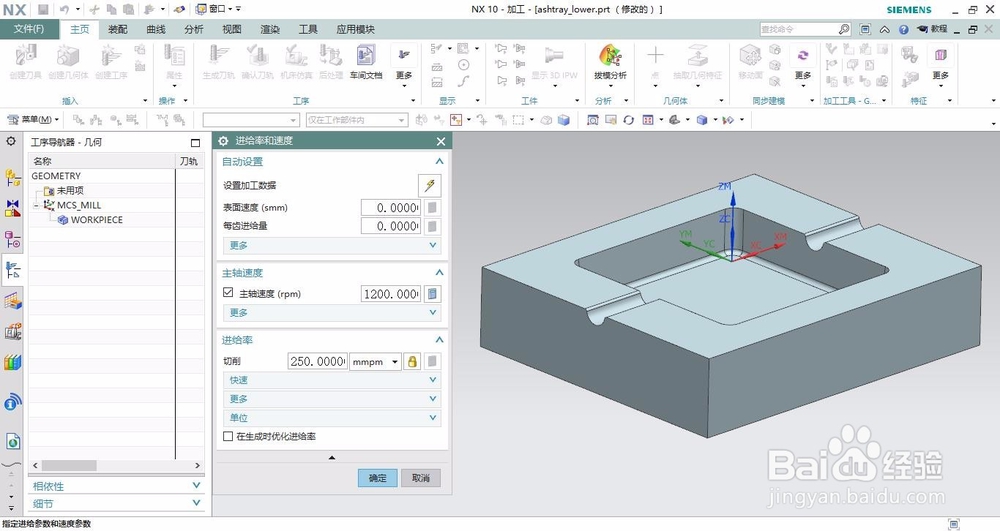

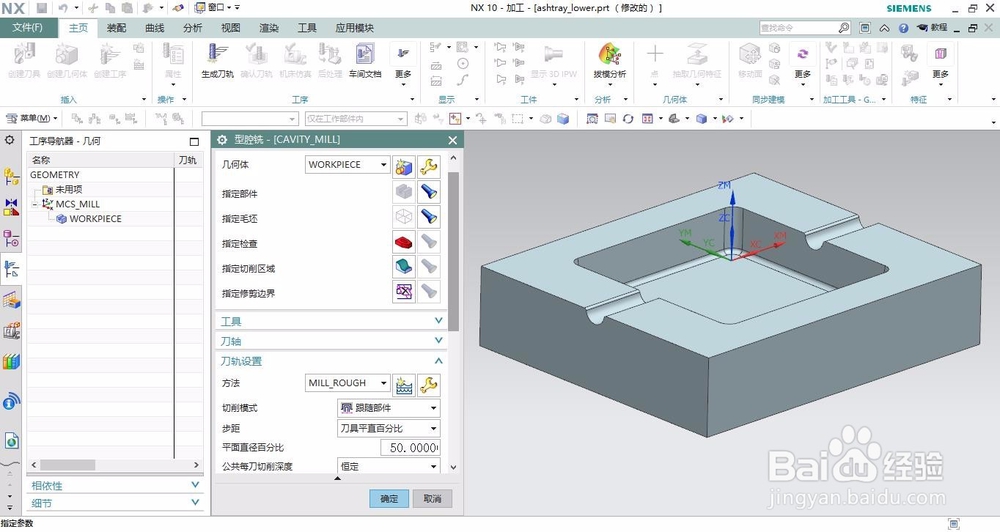

6/7创建工序，如下图所示，选取程序、刀具、几何体，为我们上步骤所创建的类型，方法为粗加工，完成后点击确定。然后继续设置每刀的深度为1，再设置主轴转速和进给率。然后点击生成。

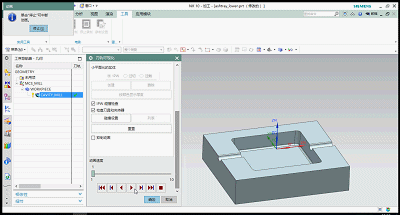

7/7最后我们来看看动画模拟加工，如下图所示。
注意事项更多UG教程可关注我哦
欢迎交流指正
