订阅CAD图纸如何转存成PDF并打印
来源：网络收集 点击： 时间：2024-03-13【导读】：
CAD转存PDF能使打印出的图纸更加清晰，并且方便预览打印效果工具/原料moreAutoCAD方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
多次打印1/1
注意事项
选择打印工具。

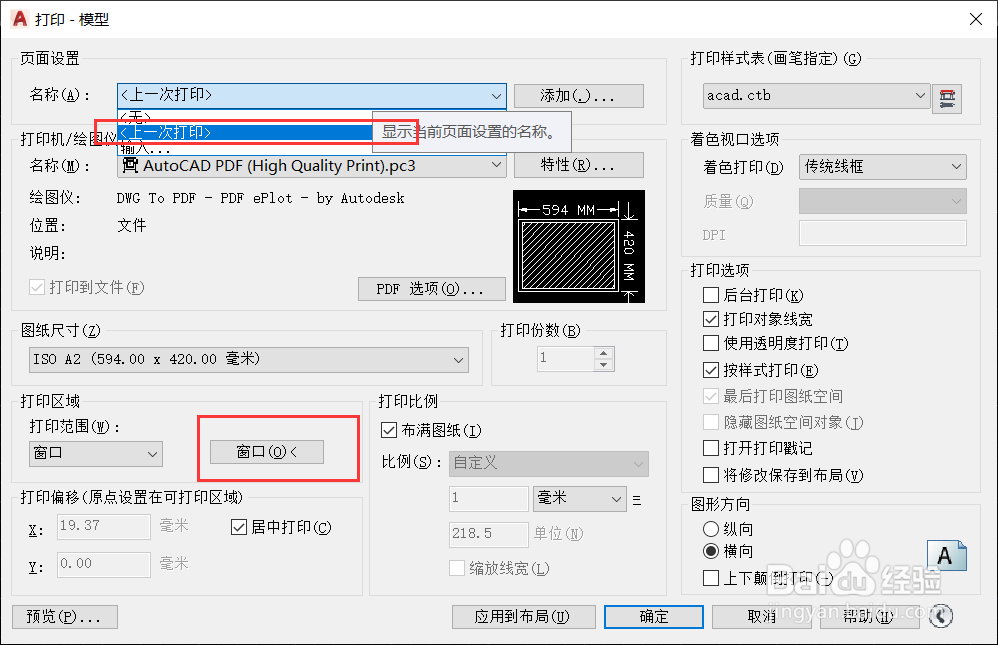

2/6打印机名称选择AutoCAD PDF(High Quality Print)
3/6打印样式表选择acad.ctb，并点右侧编辑
4/6点表格视图栏，将图纸主要使用的颜色特性都调为黑色；保存关闭
5/6图纸尺寸：根据需要选择图纸尺寸，一般选用ISO类标准尺寸
6/6打印区域：一般使用窗口选择，点击后自动跳转到图纸界面，选择所需要的图纸即可，【若选择错误按Esc退出重新点窗口再次选择】
选择“居中打印”，点击预览即可预览，没有问题点“确定”选择保存位置
【若图纸方向错误，调整图形方向横向或纵向即可】
多次打印1/1后面如果继续打印相同类型图纸，点击上一次打印，再点右边的窗口按钮选择新的图纸打印~
注意事项由于CAD版本问题打印工具显示可能有所差别，流程相似
