订阅solidworks2010的自动 标注尺寸怎么用?
来源：网络收集 点击： 时间：2024-03-13【导读】：
solidworks2010的自动 标注尺寸怎么用?具体如下品牌型号：联想小新系统版本：Windows10软件版本：solidworks1.0.2方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

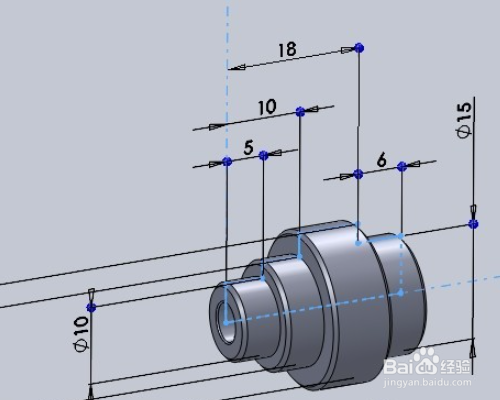

先建立模型，作为示例，下图中模型草图尺寸已全固定。

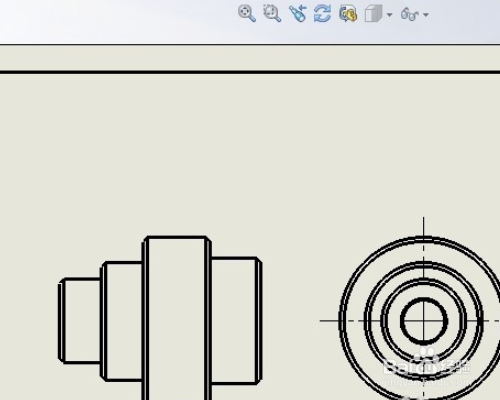

2/6将模型导入工程图，

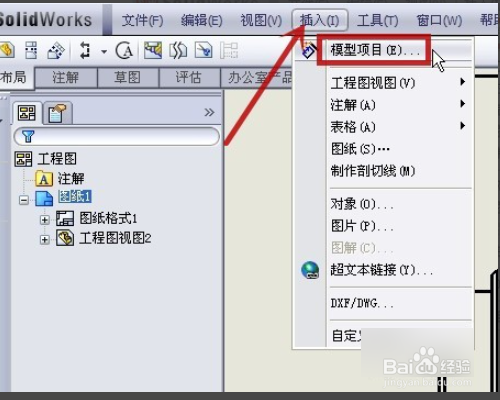

3/6在软件主页面的最顶端寻找“插入”菜单（图中红色箭头所指），并用鼠标左键单击，在弹出的下拉菜单中用鼠标左键单击“模型项目”（图中红框）。

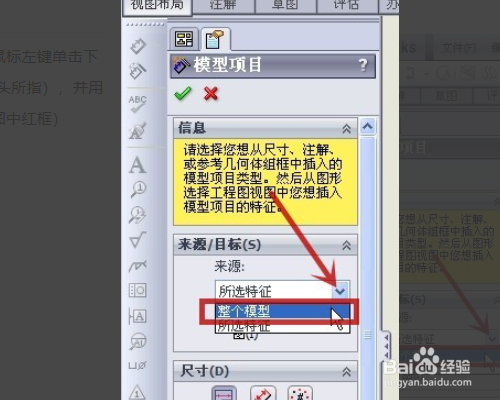

4/6在“模型项目”对话框内，用鼠标左键单击下拉黑色三角形（图中红色箭头所指），并用鼠标左键单击“整个模型”（图中红框）。

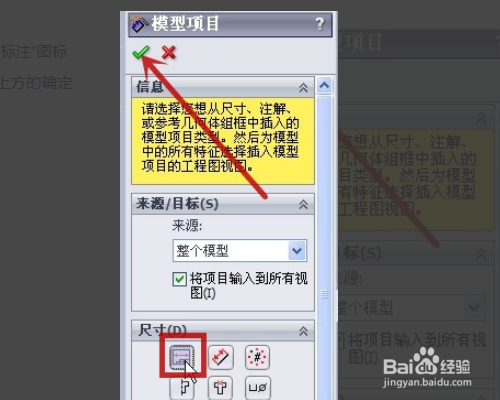

5/6再用鼠标左键单击选取“为工程图标注”图标（图中红框），用鼠标左键单击上方的确定键（图中红色箭头所指）。

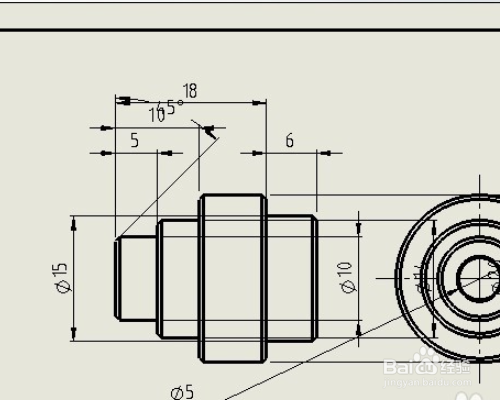

6/6则视图已标注尺寸，并且这些尺寸是与建模时的草图尺寸一致，对显示出来的尺寸进行筛选，排布好
