如何把FFT用于频谱分析?
来源:网络收集 点击: 时间:2024-03-13首先创建一些数据。 考虑以1000 Hz采样的数据。 首先为我们的数据形成一个时间轴,从t = 0到t = .25,以1毫秒为间隔。 然后形成一个信号x,它包含50 Hz和120 Hz的正弦波。
程序如下:
t = 0:.001:.25;
x = sin(2*pi*50*t) + sin(2*pi*120*t);
2/6添加一些标准偏差为2的随机噪声以产生一个噪声信号y。 通过对其进行绘制来查看该噪声信号y。
程序如下:
y = x + 2*randn(size(t));
plot(y(1:50))
title(Noisy time domain signal)
按“Enter”键。

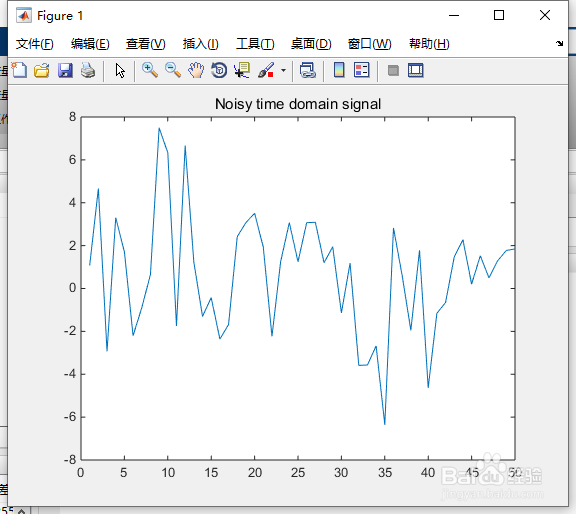

如图1所示。

显然,很难通过查看该信号来识别频率分量; 这就是光谱分析如此受欢迎的原因。
4/6找到噪声信号y的离散傅立叶变换很容易; 只需进行快速傅立叶匠脾变换(FFT)。
程序如下:
Y = fft(y,251);
5/6使用复共轭(CONJ)计算功率谱密度,即各种频率下的能召总量测量值。 形成前127个点的频率轴,并用其绘制结果。 (其余的点是对称的。)
程序如下:
Pyy = Y.*conj(Y)/251;
f = 1000/251*(0:127);
plot(f,Pyy(1:128))
title(Power spectral density)
xlabel(Frequency (Hz))
按“Enter”键。

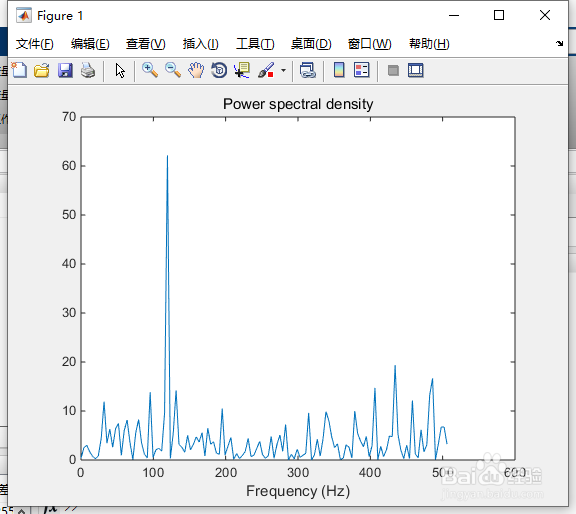

如图2所示。

放大并仅绘制200 Hz。 注意50 Hz和120 Hz的峰值。 这些是原始信号的频率。
程争温物序如下;
plot(f(1:50),Pyy(1:50))
title(Power spectral density)
xlabel(Frequency (Hz))
按“Enter”键。

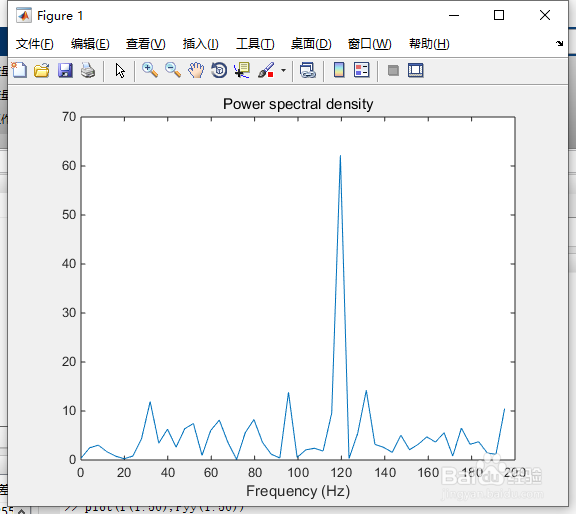

如图3所示。
