工程制造、工艺加工或学习中，常需要绘制，已知A点的两个试图的投影a’、a，找第三试图的投影a”，本文详细介绍其作图方法工具/原料more圆规、直尺、铅笔、橡皮、白纸 方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
几何

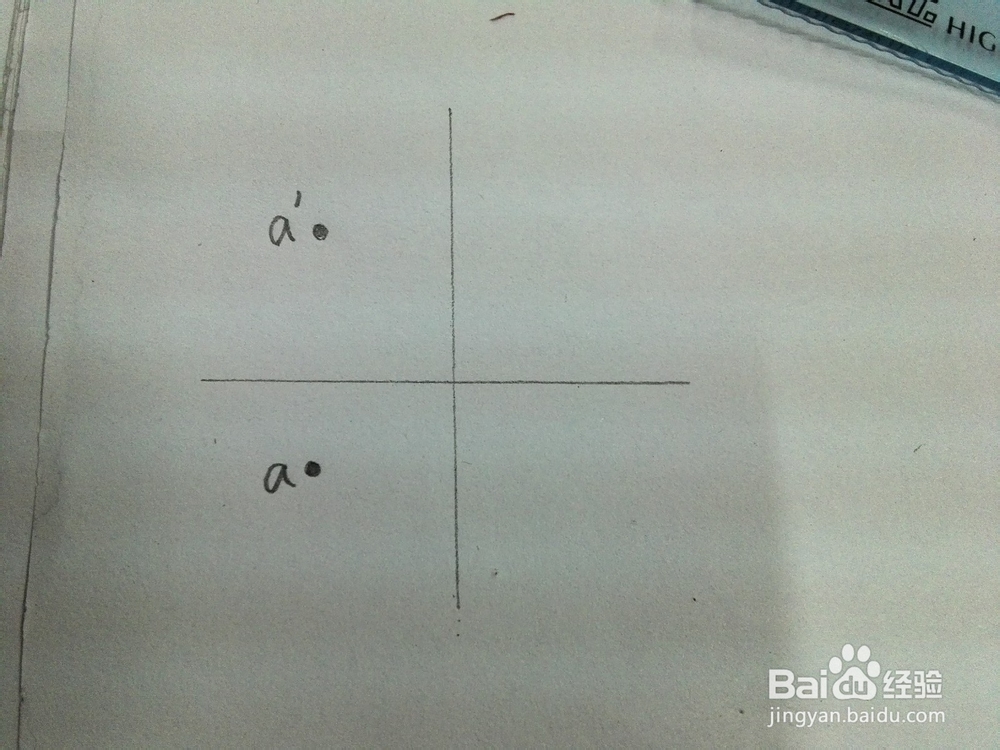

已知A点的两个试图a’、a的投影

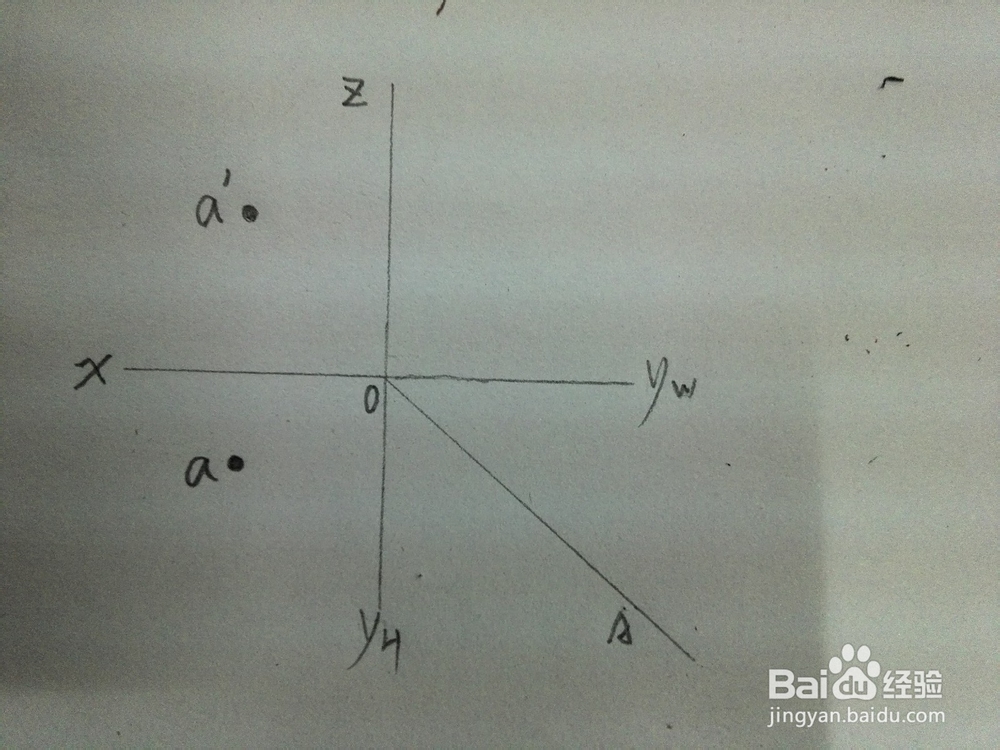

2/6作HyOHw的角平分线OA（如不会，百度详细搜索：如何画已知角的角平分线（角的对称中心线）

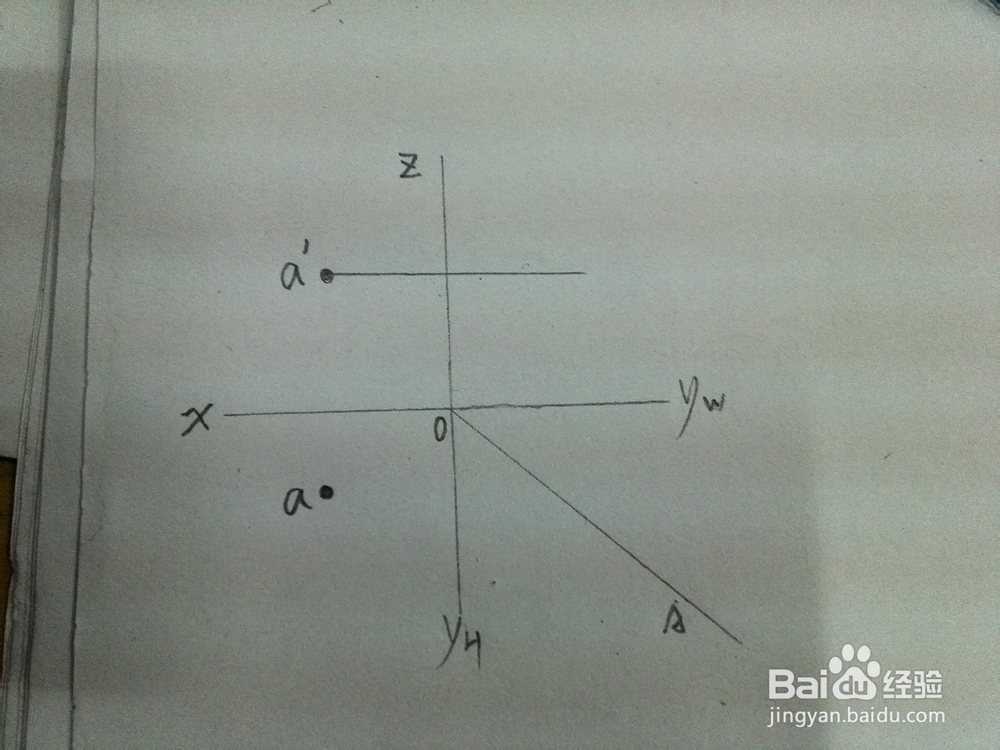

3/6过a’ 点 作OX轴的平行线（如不会，百度详细搜索：如何利用作图法画已知直线的平行线）

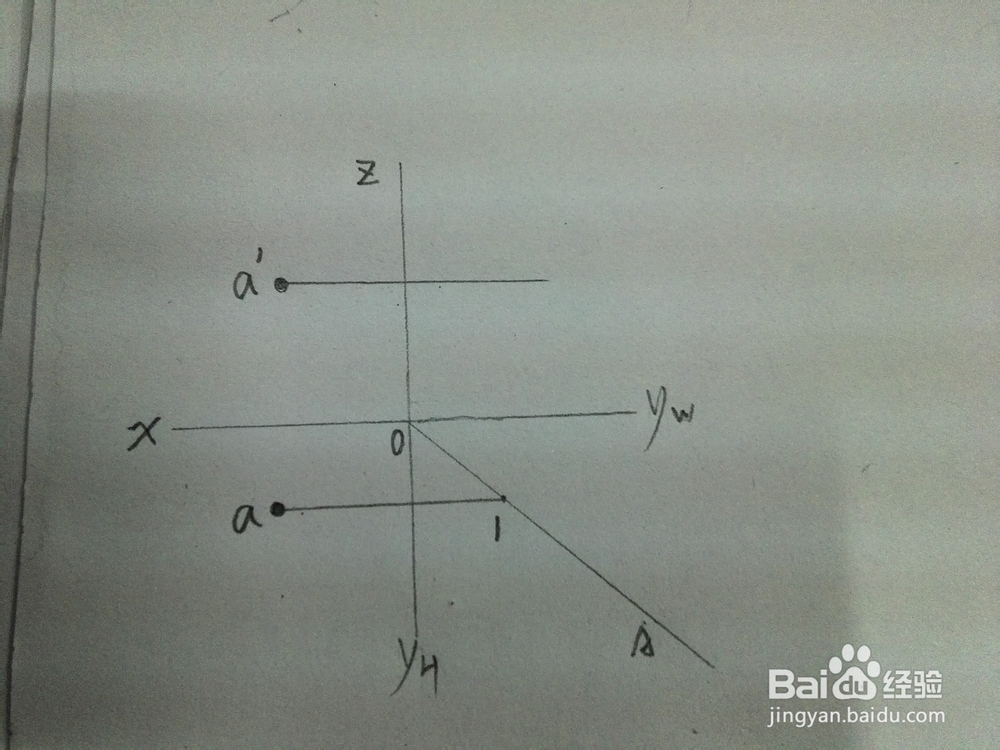

4/6过a点作OX轴的平行线交角平分线OA于1点
5/6过1点作OZ轴的平行线交平分线于点a”
6/6a” 即为所求的第三试图的投影
