剖面图和断面图的区别是：

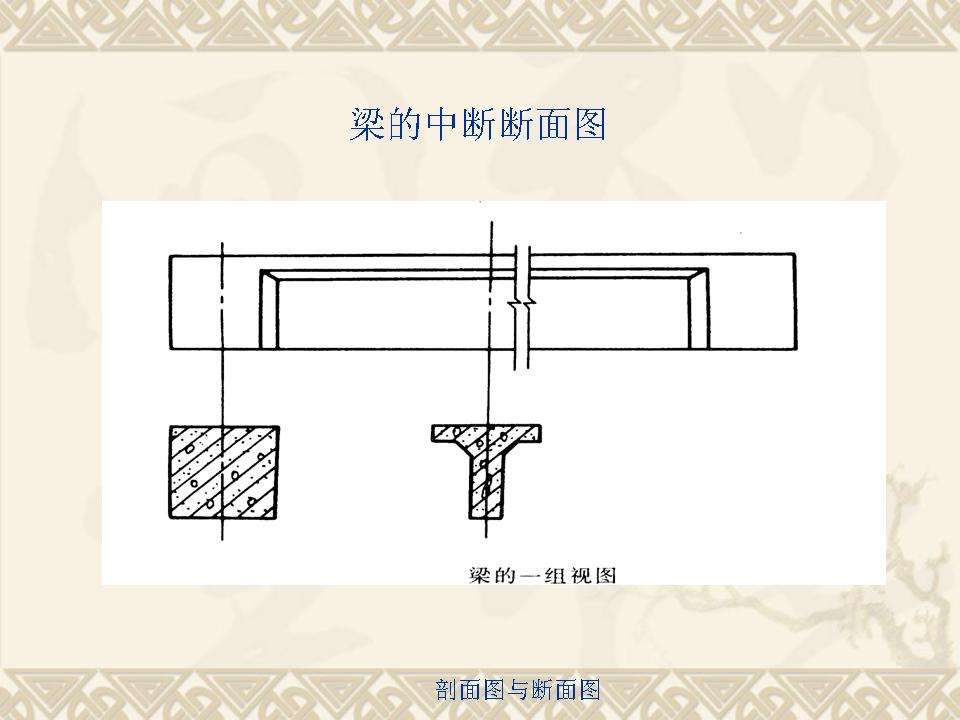

1、断面图只画出形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影。

2、剖面图是被剖开形体的投影，是体的投影，而断面图只是一个截口的投影，是面的投影。被剖开的形体必有一个截口，所以剖面图必然包含断面图在内，而断面图虽属于剖面图的一部分，但一般单独画出。

3、剖切符号的标注不同。断面图的剖切符号只画出剖切位置线，不画出投射方向线，且只用编号的注写位置来表示投射方向。编号写在剖切位置线下侧，表示向下投射。注写在左侧，表示向左投射。

4、剖面图中的剖切平面可转折，断面图中的剖切平面则不可转折。
