SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制椭圆形凸台呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/5分步阅读

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/5

第二步，利用草图工具-圆，绘制4个圆，半径分别是40/78/20/44mm；

3/5

第三步，分别绘制两条直线与两个外圆相切，裁剪掉多余的线段；

4/5

第四步，同时利用工具栏中的“镜向实体”，将左侧的圆环以及相切线镜向到右侧；

5/5

第五步，点击拉伸凸台/基体功能，拉伸深度为30mm，绘制完成；

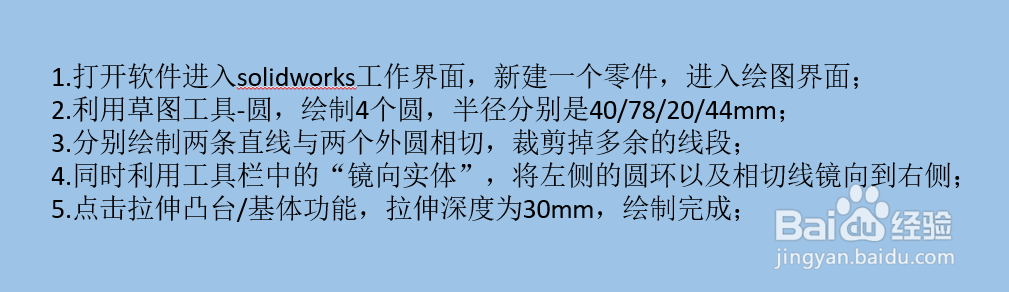

总结1/1

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.，利用草图工具-圆，绘制4个圆，半径分别是40/78/20/44mm；

3.分别绘制两条直线与两个外圆相切，裁剪掉多余的线段；

4.同时利用工具栏中的“镜向实体”，将左侧的圆环以及相切线镜向到右侧；

5.点击拉伸凸台/基体功能，拉伸深度为30mm，绘制完成；

注意事项

以上是SolidWorks草图中如何绘制凸台的方法，希望对你有所帮助24
