RTW-3000用电检查综合测试仪主要用于0.3级及以上计量装置的用电检查和综合测试，包括电能表误差校验、电工参数测量、电流互感器变比测试和铭牌校对、任意种错 误接线判别并中文更正提示、一次视在功率推算、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、多种供电方式选择，完全满足客户使用需 求。按照应用现场的不同，分为标准型：精度0.5级；增强型：精度0.3级；专业型：精度0.2级；三大类产品。RTW-3000用电检查综合测试仪结构外观1/3分步阅读

1、外型尺寸及面板布置

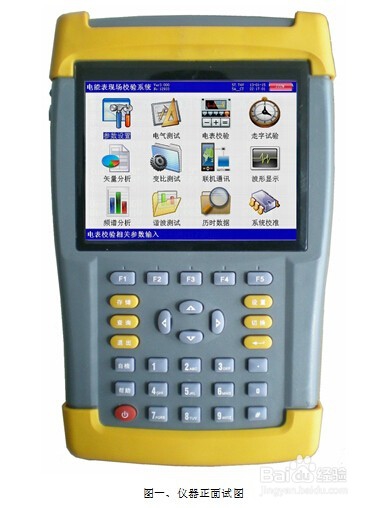

仪器外形正视如图一：

仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；光电及脉冲信号接口。

2/3

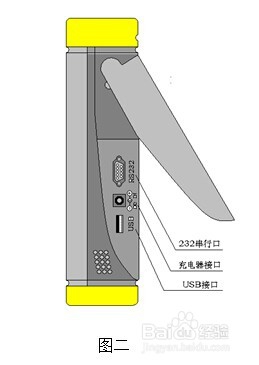

右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；

充电器接口，用于连接充电器；USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见左侧图二。

3/3

仪器须及时充电，避免电池深度放电影响电池寿命，

正常使用的情况下尽可能每天充电（长期不用最好在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。

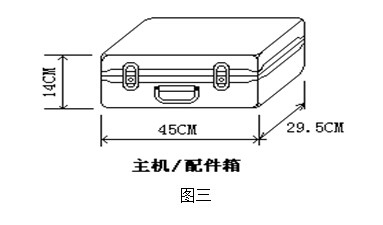

仪器的外包装及配件箱尺寸，如图三所示：

RTW-3000用电检查综合测试仪常见故障分析1/7

1、常见故障

⑴装置接线错误

⑵电能表故障

⑶CT部分故障

2/7

2、经验判断

⑴计量装置正常时综合误差（含CT误差、二次接线误差和电表误差）在±3%时。

⑵综合误差在-10%至-3%时一般可能为

a、电表不准

b、CT二次负载重

c、CT负误差

⑶综合误差超过10%时可能为

a、CT二次接线错误

b、CT变比不对

c、缺相或错相

一般现场工作时可先进行综合误差的测量，综合误差在±3%时系统基本没有问题，当综合误差较大时可分别进行CT误差、电表误差的校验及线路诊断。

3/7

3、三相四线制线路常见问题

⑴缺一相

缺某相电压、电流时，可从分析仪的“测量参量1”或“矢量图”两功能项直接看出。缺相原因一般是计量装置的三组元件中的某一组元件出现故障或接线断开。具体可能原因如下：

a、电能表电压线圈一相不通（线圈断路、雷击、电压挂钩与螺钉未接触）

b、计量回路一次测某相保险熔断或接触不良

c、电压二次回路一相线路断路（保险熔断或接触不良）

d、电表或CT本身一相电流线圈或CT二次绕组开路（线圈烧断、电能表接线端或二次接线端接触不上）

e、二次电流回路中某相电流开路

⑵缺两相

与缺一相的原因和情况基本类似。

⑶电流一相或几相反向

电流反向可从“矢量”功能中看出，例如图一所示的情况为A相电流反向，反向后角度与正常应相差180°，

造成此种现象的原因为：

a、A相CT的K1、K2接反

b、A相CT电缆穿出方向反向

c、CT上K1、K2与实际标注不符

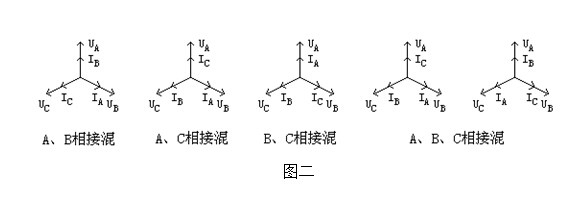

⑷电压与电流错相

一相或几相电压和电流不对应，使实际角度与正常差120°或240°，如下图（图二）

4/7

4、三相三线制线路分析方法

三相三线制线路接线正确时矢

量图如图三，错误接线的分析方法参

照三相四线制线路。

5/7

5、单相表测量

单相表测量时可用仪器的任意一相进行（通常情况用A相），情况比较简单，此处不做具体讲解。

6/7

6、CT常见故障及原因

⑴故意更换CT铭牌

⑵CT精度不合格

⑶CT损坏

7/7

7、电能表故障

如果接线正确但误差还是很大，则应调整或更换电表。
