hyperview软件是hyperworks系列软件之一，可以用作有限元后处理即查看有限元计算结果，生成应力图、应变图、仿真动画等。下面介绍一下如何使用hyperview软件进行后处理，并保存动画。工具/原料more装有hyperview软件电脑一台方法/步骤1/10分步阅读

打开hyperview主界面如图所示，其左上角标题栏显示的是hyperworks软件，图中下方红框中，为导入结果所需部分，如果没有通过菜单路径FileImportmodel打开。

2/10

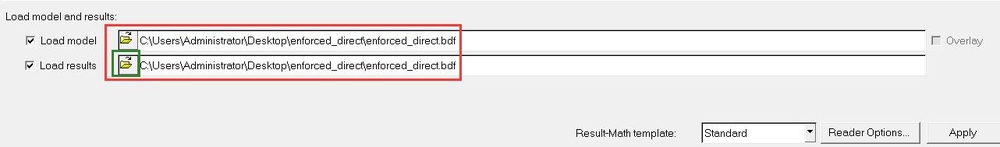

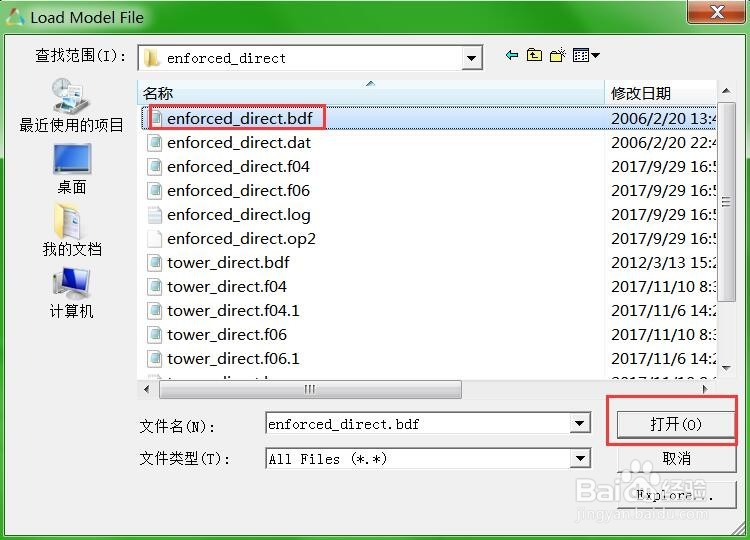

图中为上次打开的模型和计算结果，这次不带开该模型及计算结果，首先单击红框中所示图标，会弹出文件选择对话框，先选择有限元求解文件，这里选择格式为bdf（nastran创建，其他的同理）的文件。

3/10

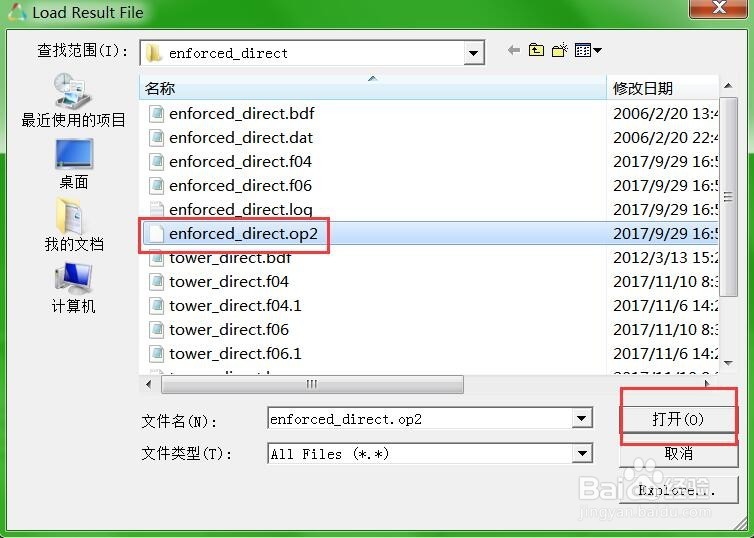

加载完bdf格式文件后可以发现，如下图所示两行都变为该文件，需要单击下图绿框中打开按钮，同步骤2加载扩展名为op2（其他的计算结果扩展名也可以打开，但必须是同一bdf计算的结果文件）的计算结果文件。

4/10

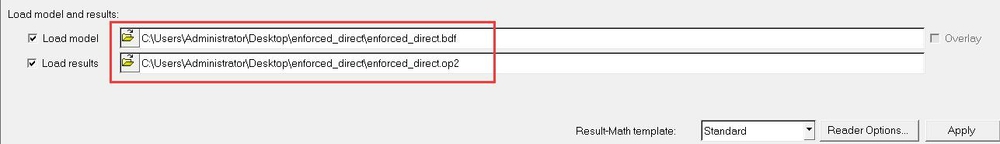

此时，文件已经加载完毕，加载后文件名如下图所示即第一行加载有限元求解文件，第二行加载计算结果文件，其中加载有限元求解文件，是因为求解文件中包含有限元模型。单击Apply加载完成。

5/10

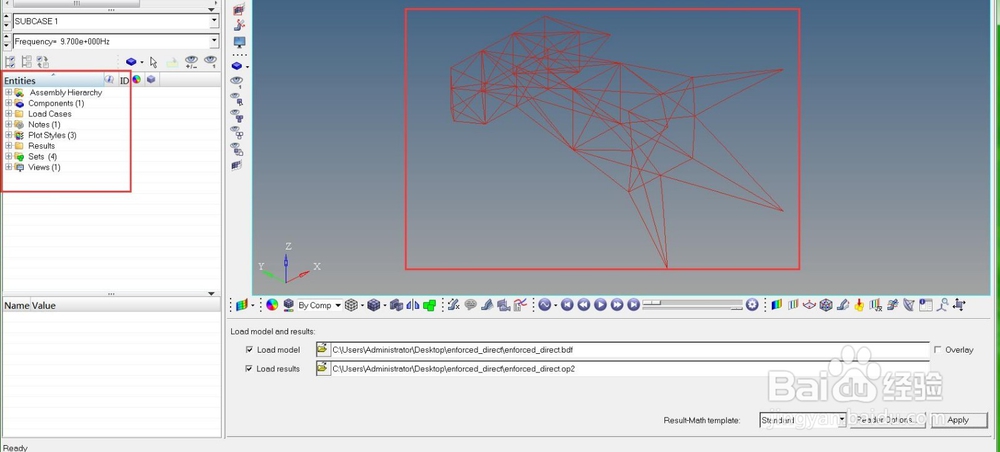

加载后效果如图所示，软件左边栏和hypermesh软件类似，用来管理模型部件显示情况，图中窗口区为加载的模型，快捷方式（放大、缩小、旋转等）也和其他系列软件类似。

6/10

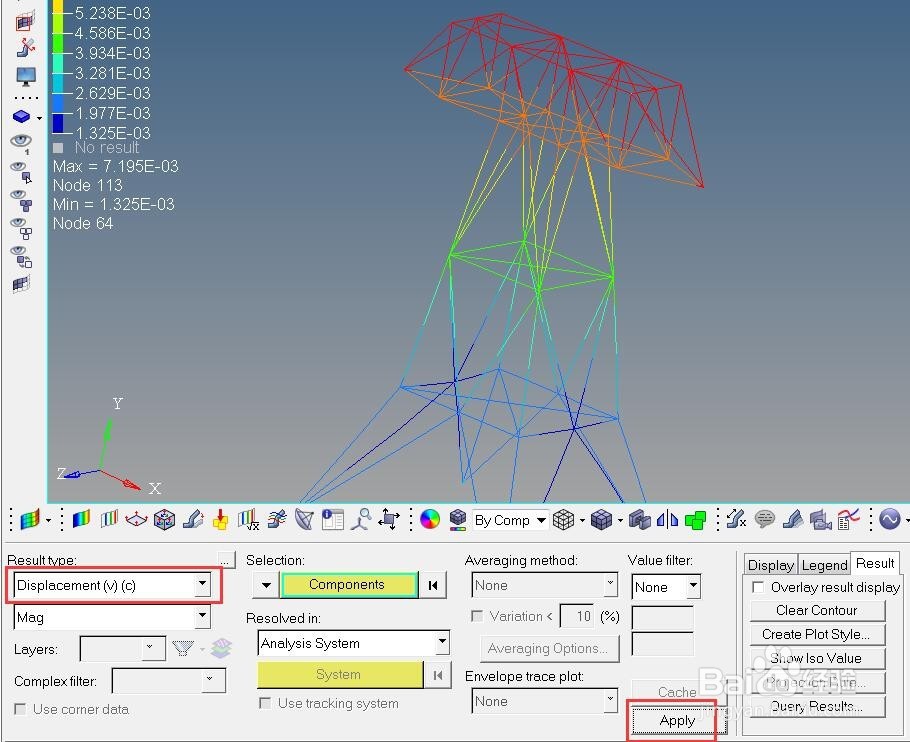

选择图示图标Contour绘制位移图，设置如下图所示，单击Apply即可添加，应变图等下拉Displacement后三角号选择，位移图同样见下图。

7/10

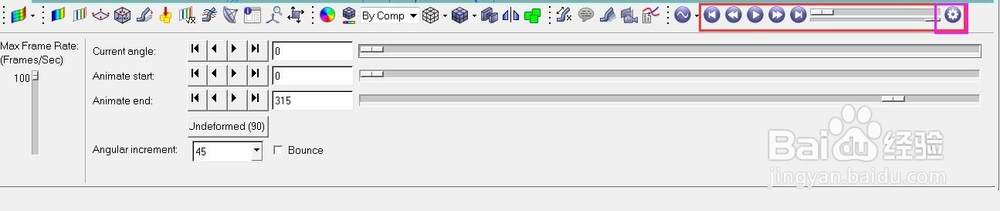

最后讲一下如何生成动画，并保存。下图中红框为常用播放按钮，如果你的仿真有多个步骤，如瞬态响应仿真、模态仿真则单击播放按钮即可播放模态某一阶数动画。紫框可以设置播放快慢。

8/10

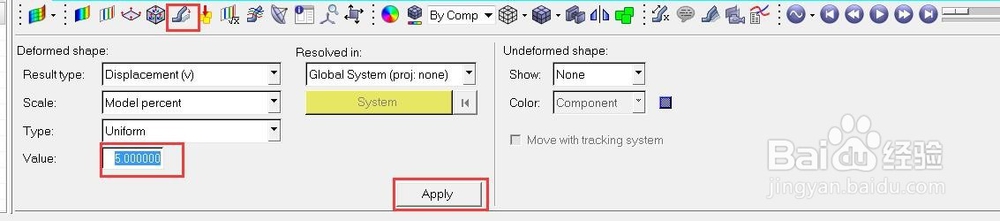

如果动画位移过小，可以通过下图所示Deformed，设置比例，先设置Value再单击Apply即可，此时动画动作幅度更大。

9/10

要想保存动画，在软件窗口上找到下图所示按钮，每个按钮有不同功能，具体可都试一下。这里用到红框中所示按钮，单击后，会弹出对话框设置储存的位置及名称，确定后，需要鼠标左键框选需保存的区域，确定后单击鼠标左键即可确认。

10/10

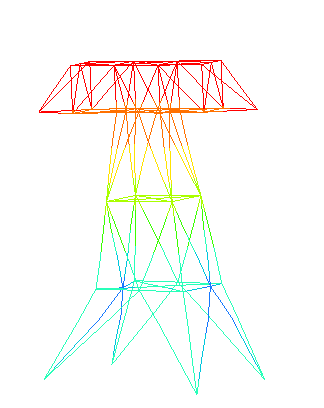

保存结果如下图所示，可以看到背景为白色，符合自己的需要，可以方便地插入ppt等报告中进行演示，也方便后期查看结果。
