NX9.0_Pdiewizard9.0级进模具向导是五金模具设计师常要用到的外挂插件，其包括了五金模具设计师常用到模具标准件，如内导柱、导套3、外导柱、导套、内六角螺丝、固定销、弹簧、等高套筒、顶料销、止符螺丝、两用销、导正销 、圆冲子 、优力胶 、检测销等；级进模（也叫连续模，据说连续模在标准术语已经取消）由多个工位组成，各工位按顺序关联完成不同 的加工，在冲床的一次行程中完成一系列的不同的冲压加工。一次行程完成以后，由冲床送料机按照一个固定的步距将材料向前移动，这样在一副模具上就可以完成多个工序，一般有冲孔，落料，折弯，切边，拉伸等等。方法/步骤1/6分步阅读

1、在下载完需要的级进模具向导软件包后，对其进行解压；

2/6

打开你的NX9.0安装所在包，找到下图的文件夹，并打开；

3/6

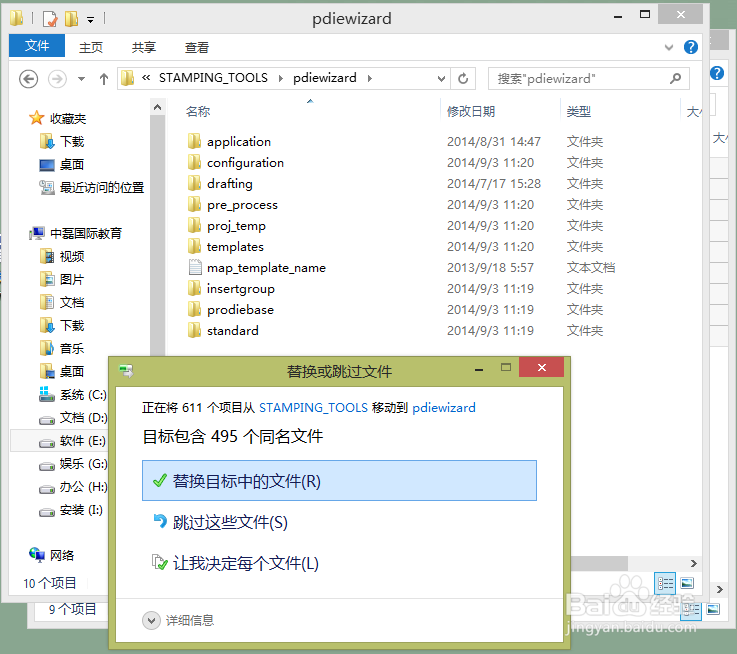

然后打开你的NX9.0_Pdiewizard9.0软件包，把PDIEWIZARD里面有好几个文件夹进行复制；将这些文件夹拷备到你UG9.0文件夹下载E:\Siemens\NX 9.0\STAMPING_TOOLS下进行替换就ok了。

4/6

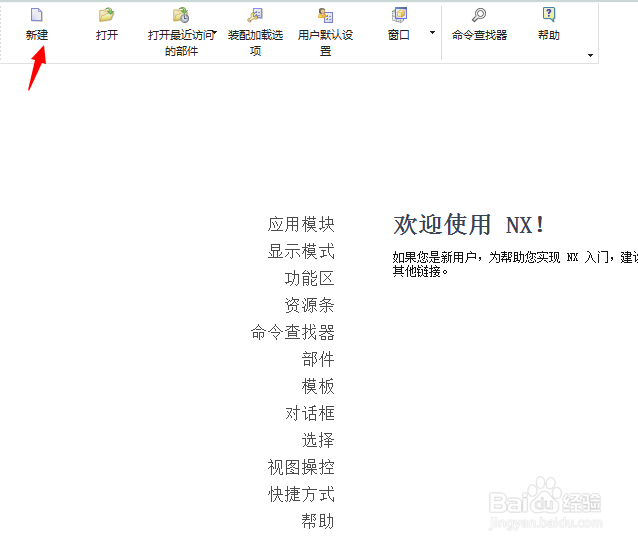

在执行替换完成以后，启动UG9.0软件，新建一个建模模型；

5/6

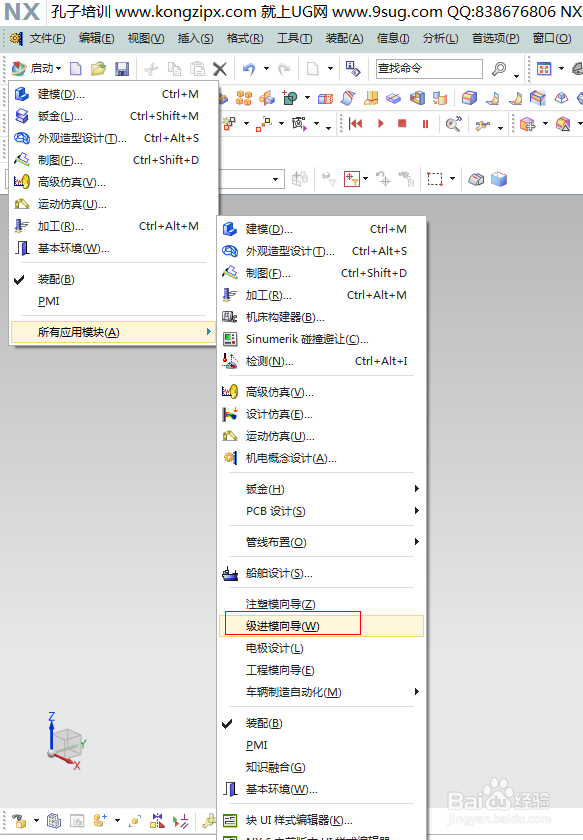

4、在起始位置找到级进模具向导

6/6

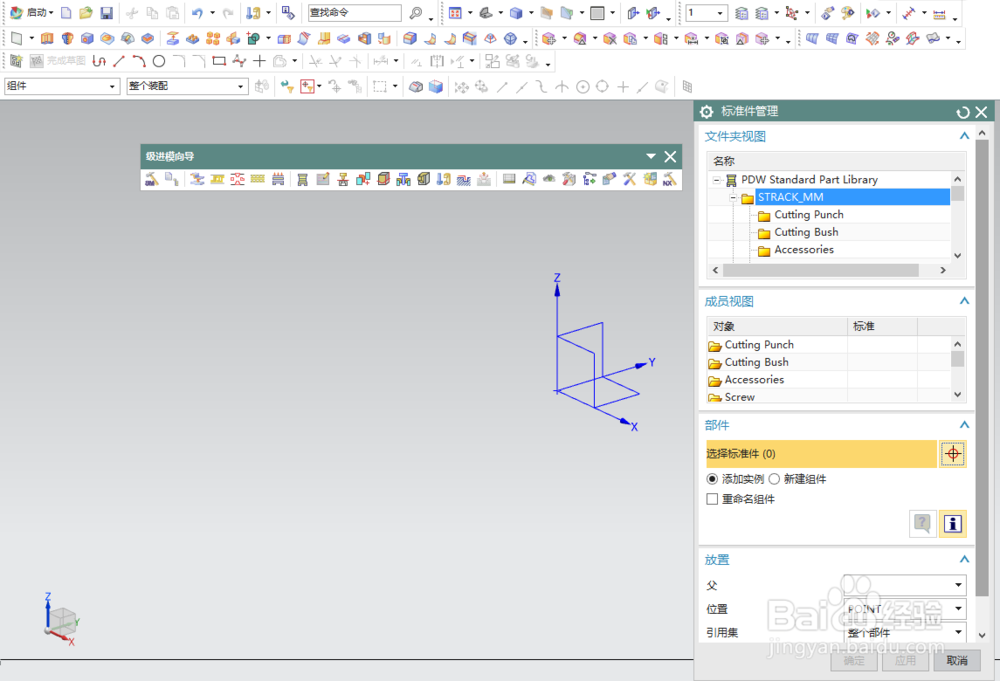

5、单击级进模具工具栏标准件按钮，就可以调出你需要使用的标准了。

级进模的特点：1/1

1.级进模是多任务序冲模,在一副模具内,可以包括冲裁,弯曲成型和拉伸等多种多道工序,具有很高的生产率; 2.级进模操作安全; 3.易于自动化; 4.可以采用高速冲床生产; 5.可以减少冲床,场地面积,减少半成品的运输和仓库占用; 6.尺寸要求极高的零件,不宜使用级进模生产.

级进模对零件的基本要求:1/1

1.零件较小; 2.批量大; 3.料厚较薄(0.08~2.5mm); 4.材质较软; 5.形状较复杂; 6.贵重金属不宜(利用率较低); 7.精度过高不宜(IT10级以下).

注意事项

在安装完级进模具向导后，部分标准件也并不是完全能用，出现不能使用的提示时，属于正常现象！
