源仪电子多通道电子负载CC、CV、CR和CP等基本的测试模式， 具有LED测试模式及动态测试功能，动态频率可达20KHz。那么多通道电子负载的应用连接如下：工具/原料more电子负载方法/步骤1/3分步阅读
2/3
1.负载连接

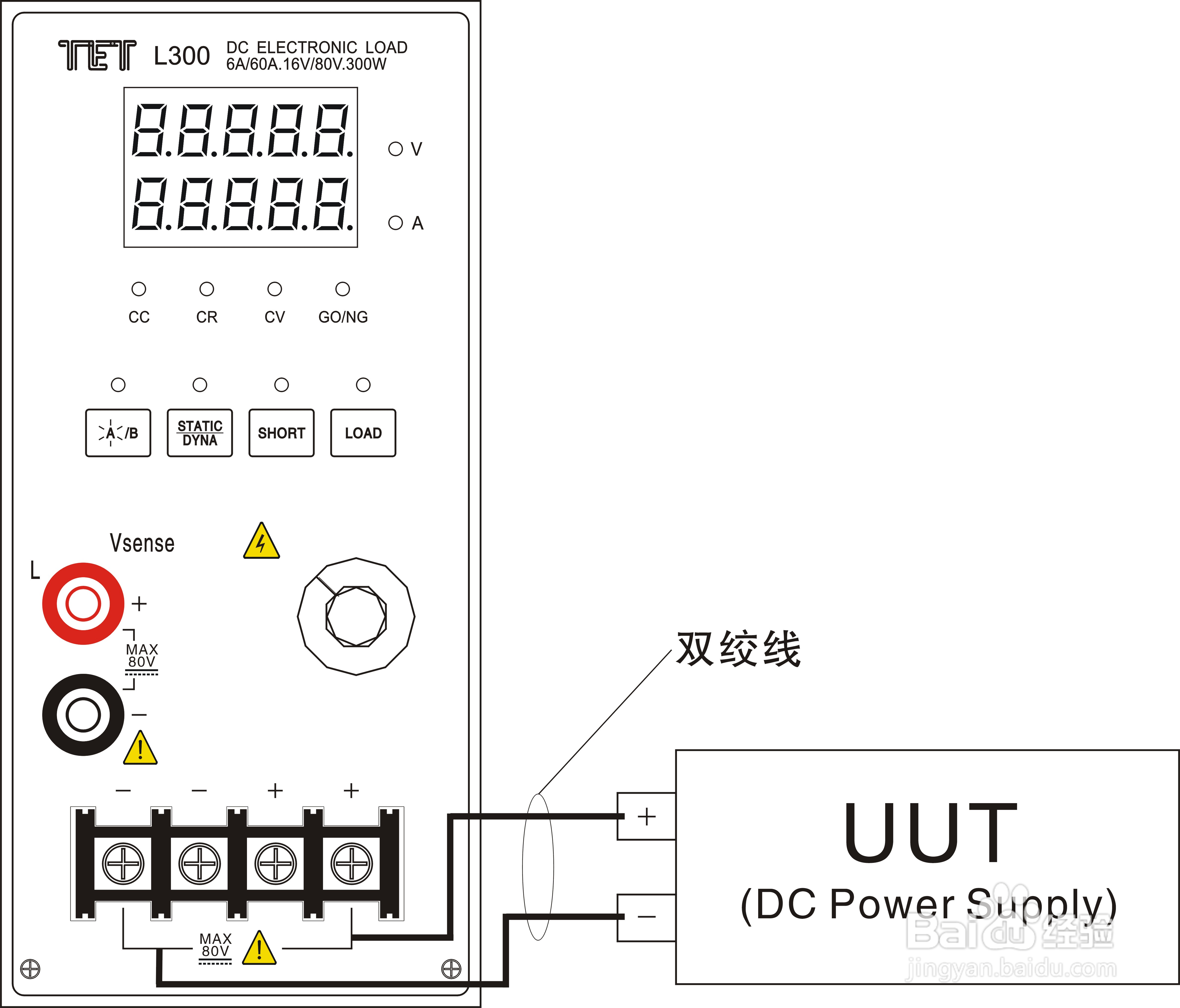

连接负载线时，注意线的粗细，长度和极性、每一条负载线上的电压降不应超过0.5V。负载线应该近可能短，建议正，负负载线绞缠在一起，避免因负载线引起的干扰和噪声。连接负载的PLUS(+)端到待测电源(UUT)电压较高的输出端，连接负载的MINUS(-)端到待测电源(UUT)电压较低的输出端。图1-1说明了从负载到待测电源(UUT)的典型接线方式。
2/32.远程量测连接
负载模组有两组电压量测端口，一是LOAD端，一是Vsense端。当Vsense端连接到待测电源(UUT)时，负载模组自动切换到待测电源(UUT)，否则负载模组在LOAD端进行量测。远程量测补偿了负载线上的电压降，在需要精确测量，和负载模组工作在CV，CR模式时有特别意义。图1-1也说明了远程测量的典型接线方式。
3/33.负载模组并联

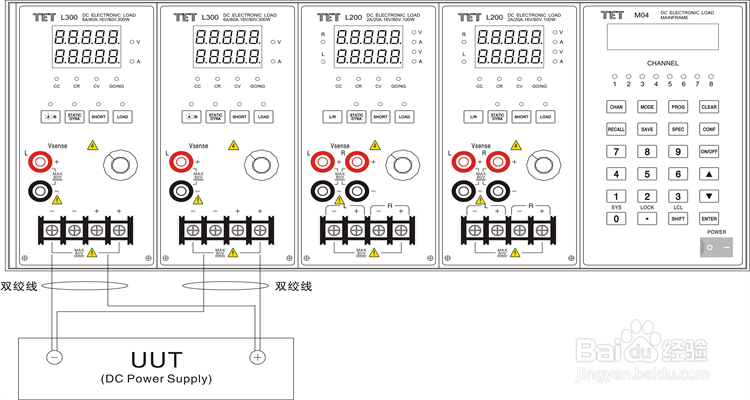

图1-2说明了如何将负载模组并联，以提高负载功率。负载模组在CC，CR模式的静态(STATIC)拉载时，可以直接并联;但在CV模式下不能并联。并联时，每一个负载模组消耗设定的功率。例如，如果两个负载并联，一个设定为10A，另一个设定为15A，则总电流为25A。
