订阅UG10.0凸轮机构运动仿真步骤
来源：网络收集 点击： 时间：2024-03-14【导读】：
ug10.0运动仿真完成凸轮机构的模拟工具/原料moreug10.0方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9

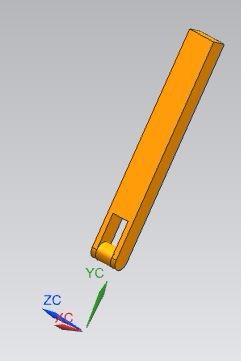

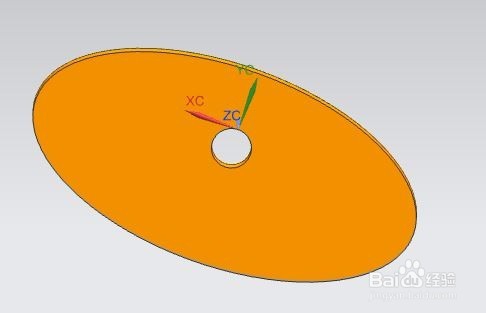

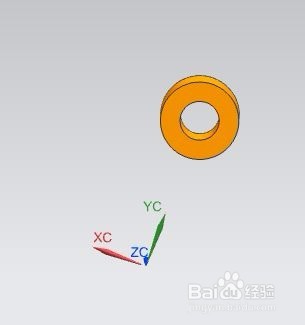

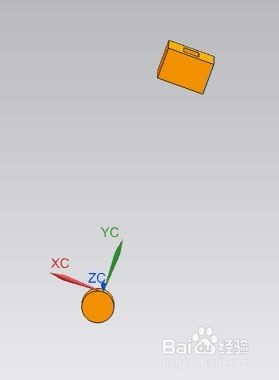

先在模型里新建必要的零件：凸轮、从动轮、滑杆、凸轮转轴和滑杆套（这两个在一个prt文件里）
2/9新建装配，将上述4个prt装配到一起
3/9添加适当约束

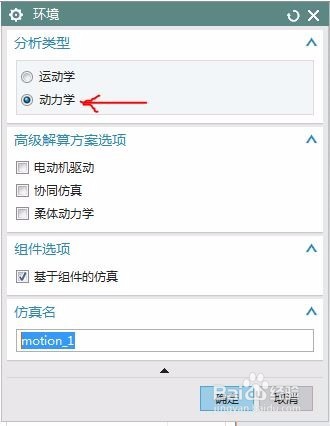

4/9装配完成后保存，进入运动仿真，选择环境如下
5/9定义滑杆和滑杆套的运动副为滑动副
6/9定义从动轮和滑杆之间为旋转副
7/9凸轮和凸轮轴之间为旋转副且定义驱动为恒定角速度

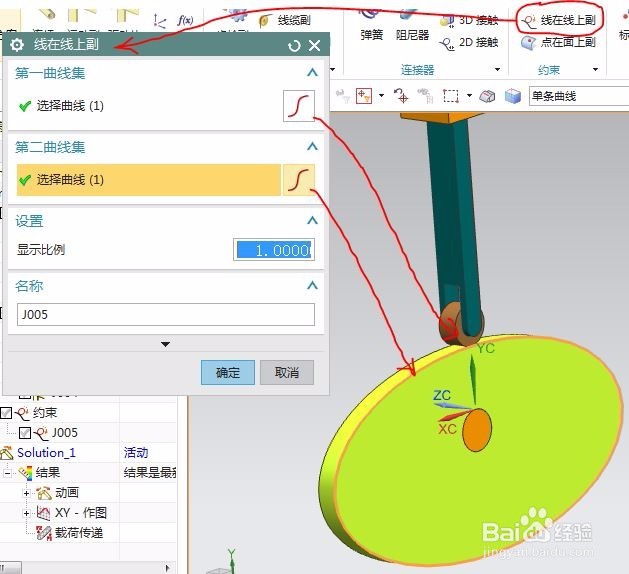

8/9最后注意定义从动轮和凸轮之间为线在线上副

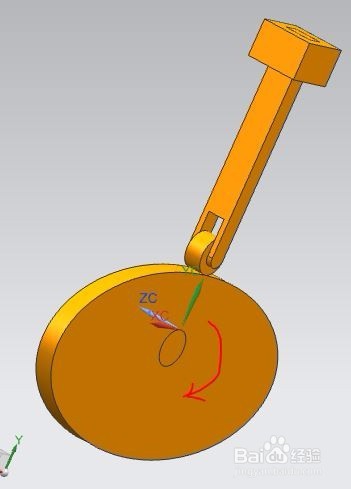

9/9设置解算方案后即可求解，观看动画
注意事项凸轮运动用3d接触无效，需用线在线上副。
欢迎交流其深层原因
