本文讲解Creo 7.0中定义齿轮运动连接副的详细方法工具/原料moreCreo 7.0待定义齿轮运动副的传动组件模型方法/步骤1/7分步阅读

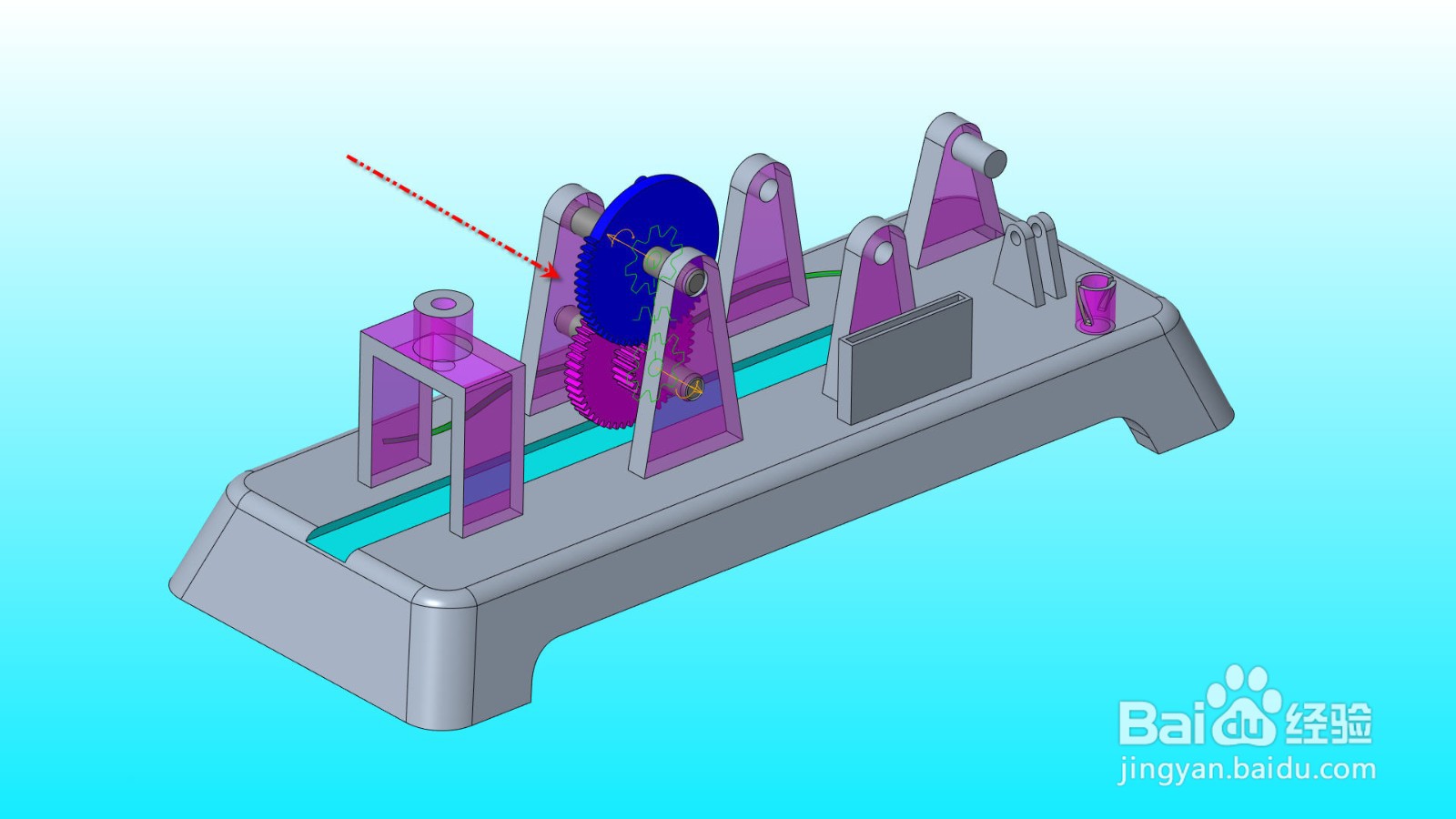

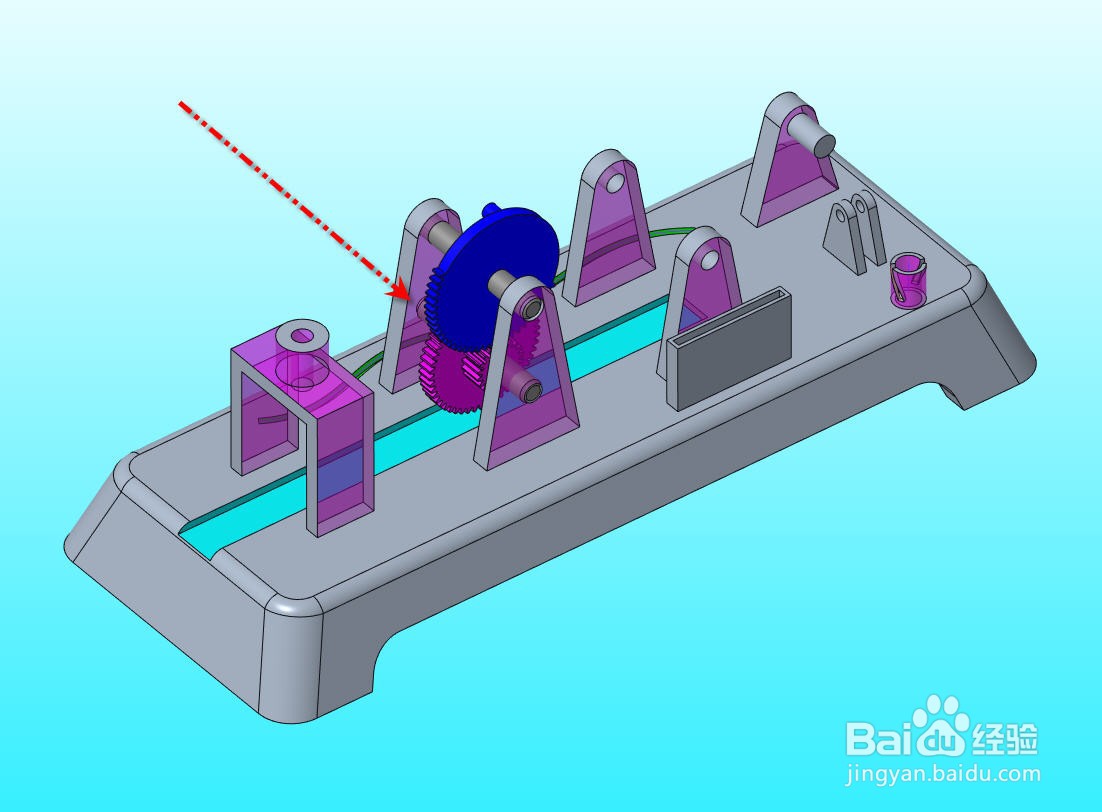

打开待定义齿轮运动副的传动组件模型，我们将要在组件中定义图中两个齿轮的齿轮运动连接副。

2/7

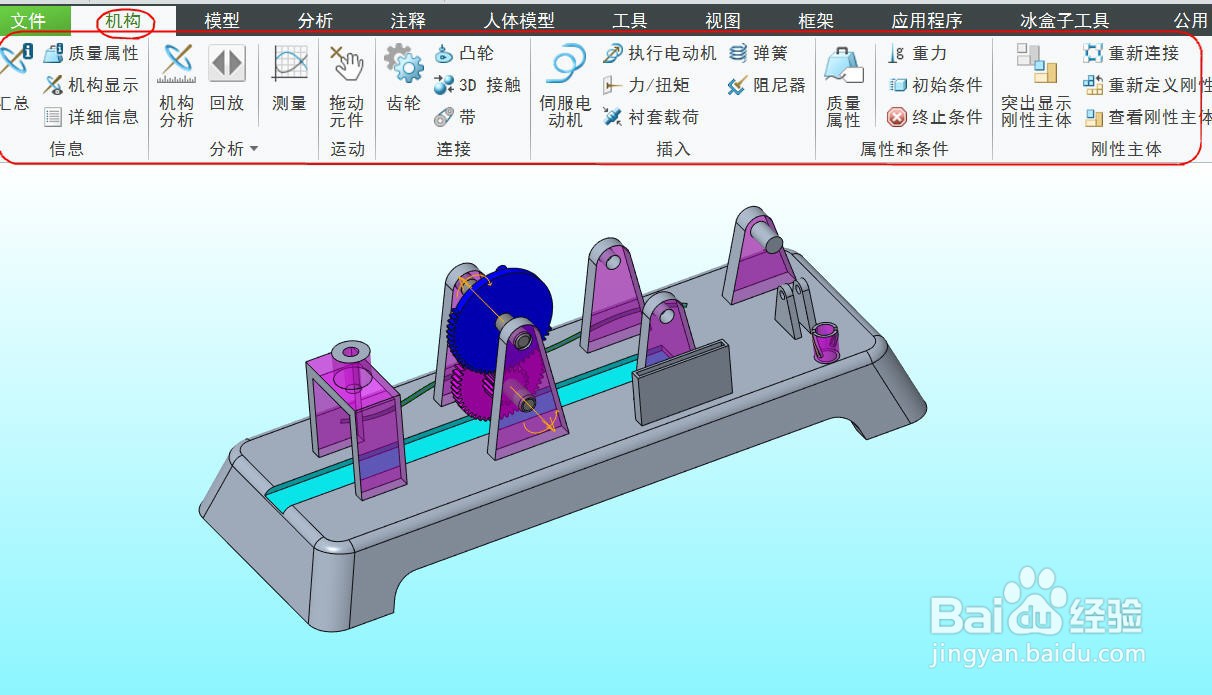

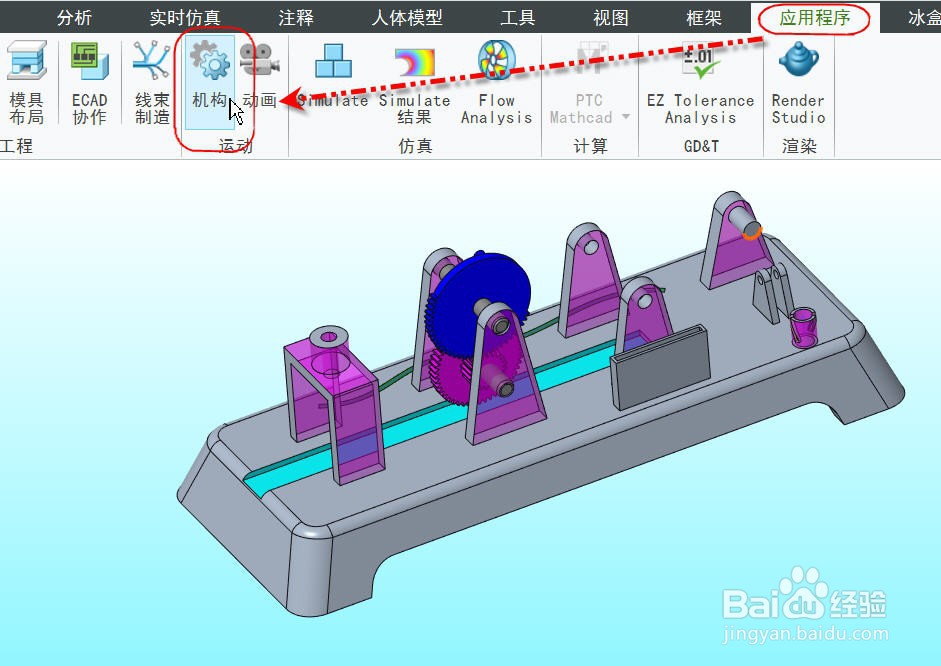

点击并切换到【应用成型】选项卡，点击【机构】按钮进入机构模式。

3/7

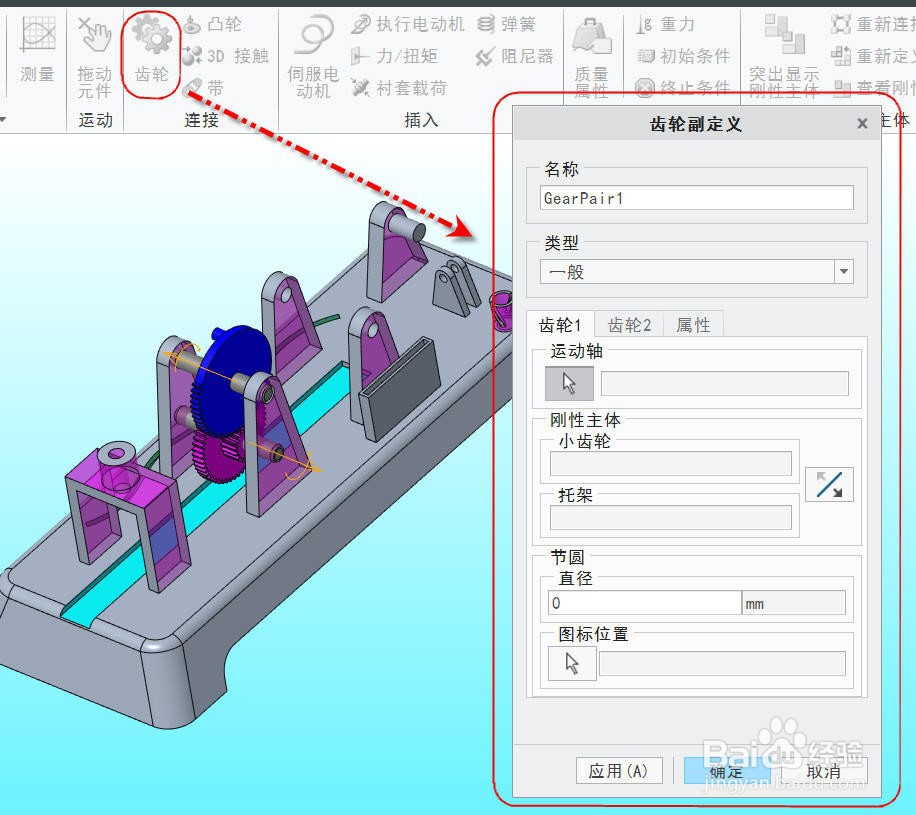

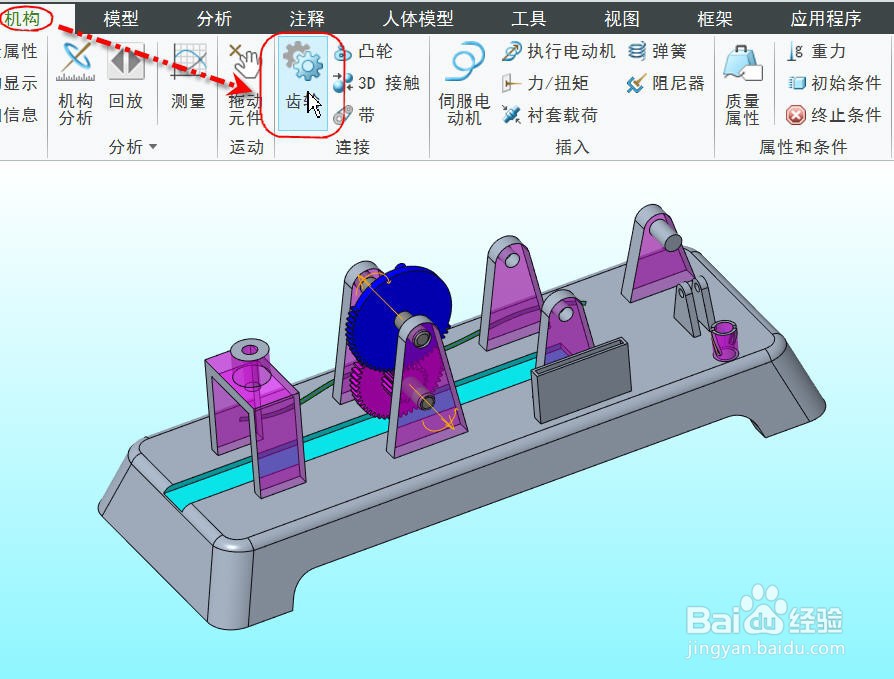

点击【齿轮】按钮，打开【齿轮副定义】对话框

4/7

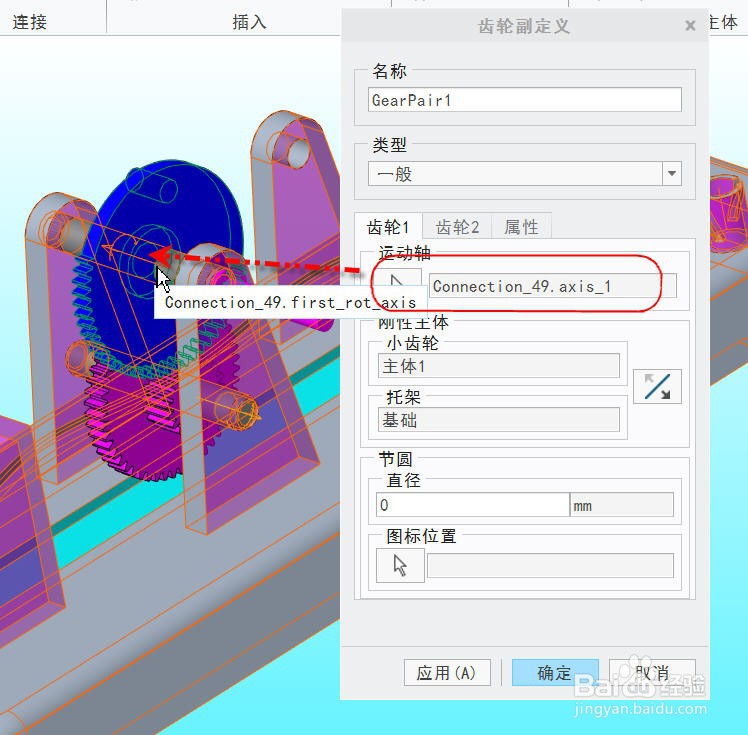

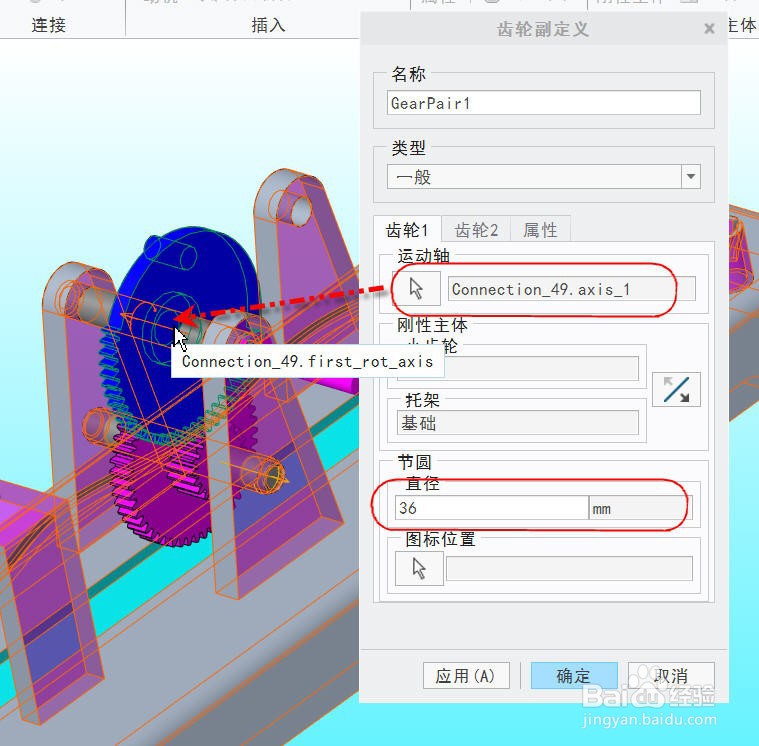

点击并切换到【齿轮1】选项页，选择蓝色齿轮的旋转轴，如图所示。在节圆直径输入框输入36作为齿轮1的节圆直径。

5/7

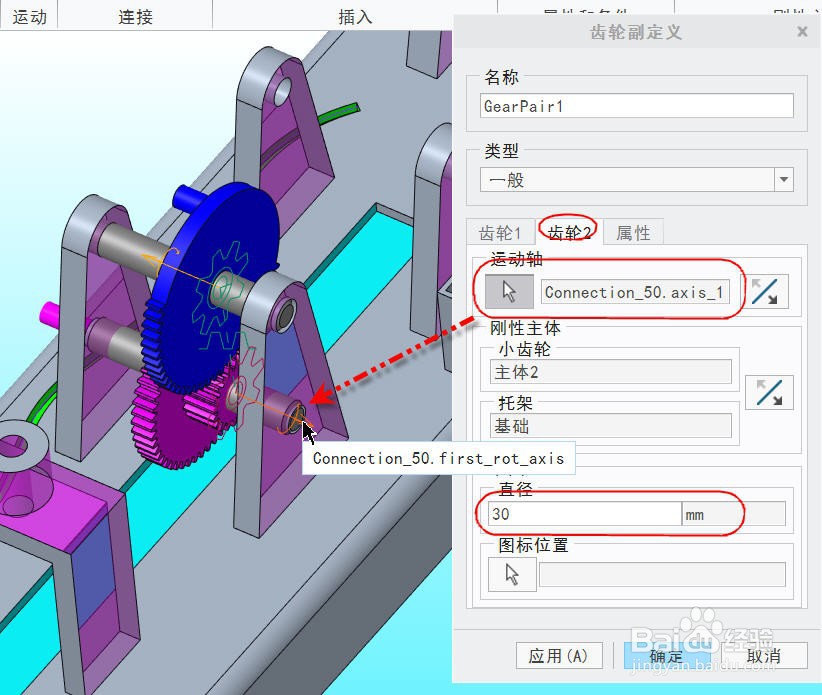

点击并切换到【齿轮2】，然后选择紫红色齿轮的旋转轴，如图所示。在节圆直径输入框内输入30作为齿轮2的节圆直径。

6/7

点击【确定】关闭对话框完成齿轮副的定义。

7/7

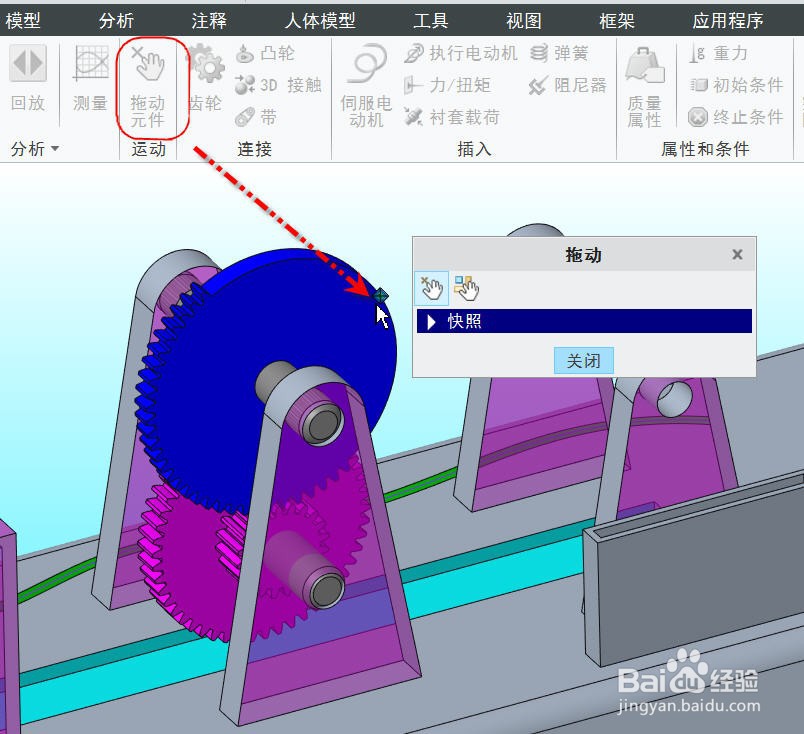

点击【拖动元件】并选中蓝色齿轮边上一点，按住并拖动蓝色齿轮，便可看见蓝色齿轮带动紫红色齿轮转动，证明齿轮副的定义确实成功。

注意事项

齿轮副的啮合是通过设置两个尺寸的分度圆直径的比例来确定的。

要定义齿轮副两个齿轮必须本身具有一个可以旋转运动的副，比如销。
