来源：网络收集 点击： 时间：2024-03-19【导读】：
CAD标注公差！2019版工具/原料moreCAD2019版方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
软件AUTOCAD
打开CAD，把要标注公差的尺寸标好，如图。

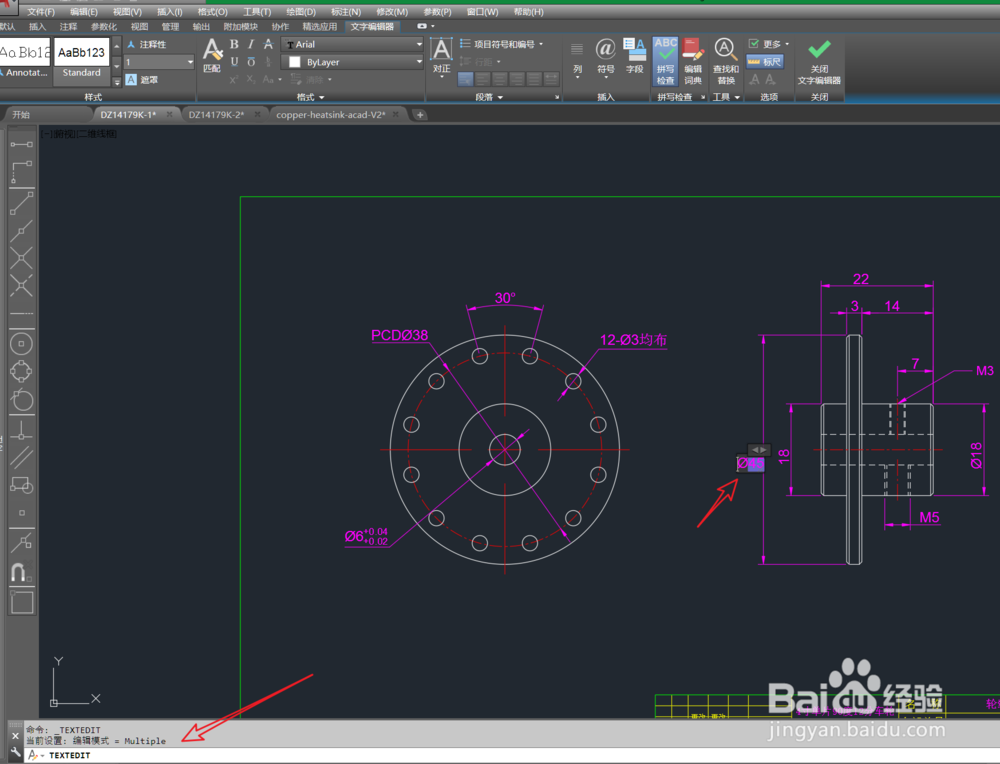

2/6尺寸标好后，用鼠标双击你要编辑公差的尺寸，或按“ED”回车，选择你要编辑的尺寸。

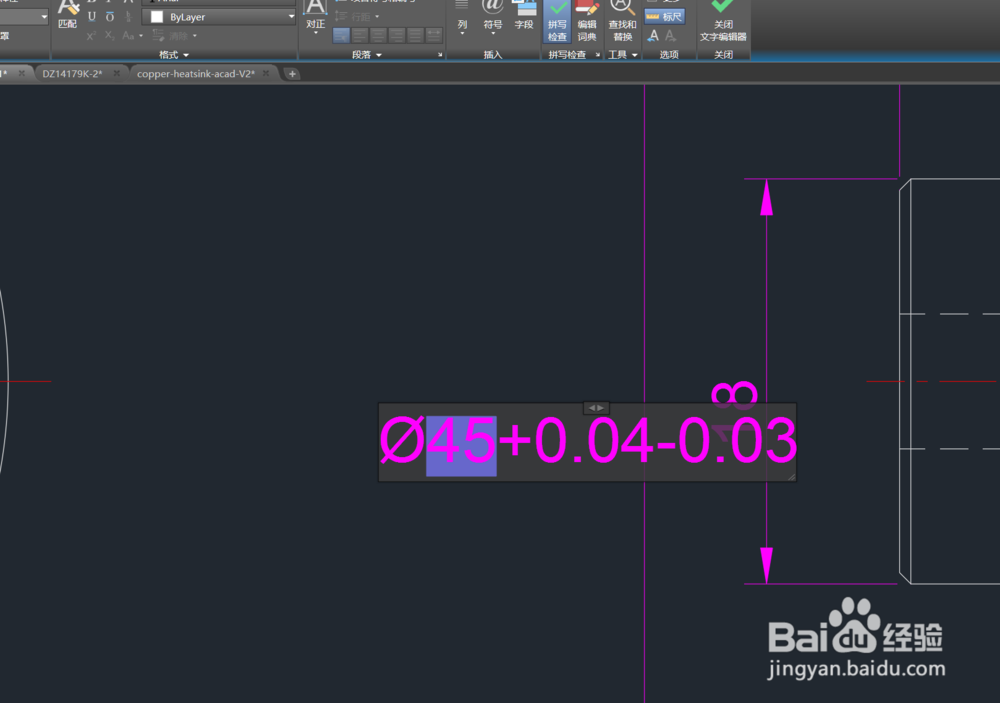

3/6这时尺寸变成可编辑状态，先把尺寸后面，写入需要的公差如：+0.04/-0.03，

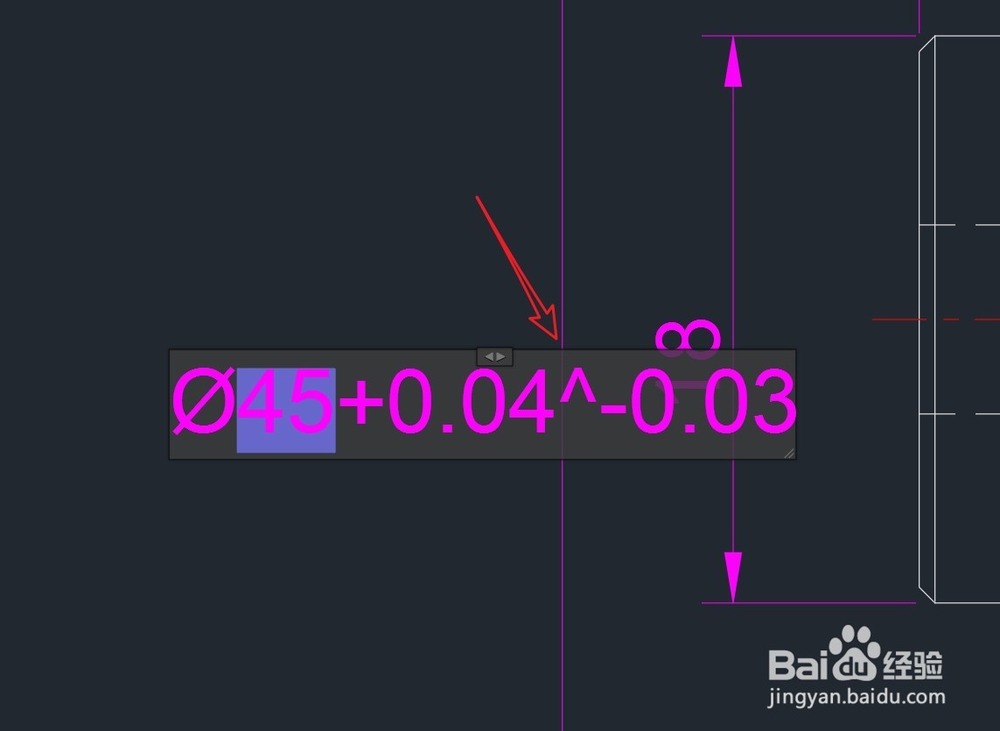

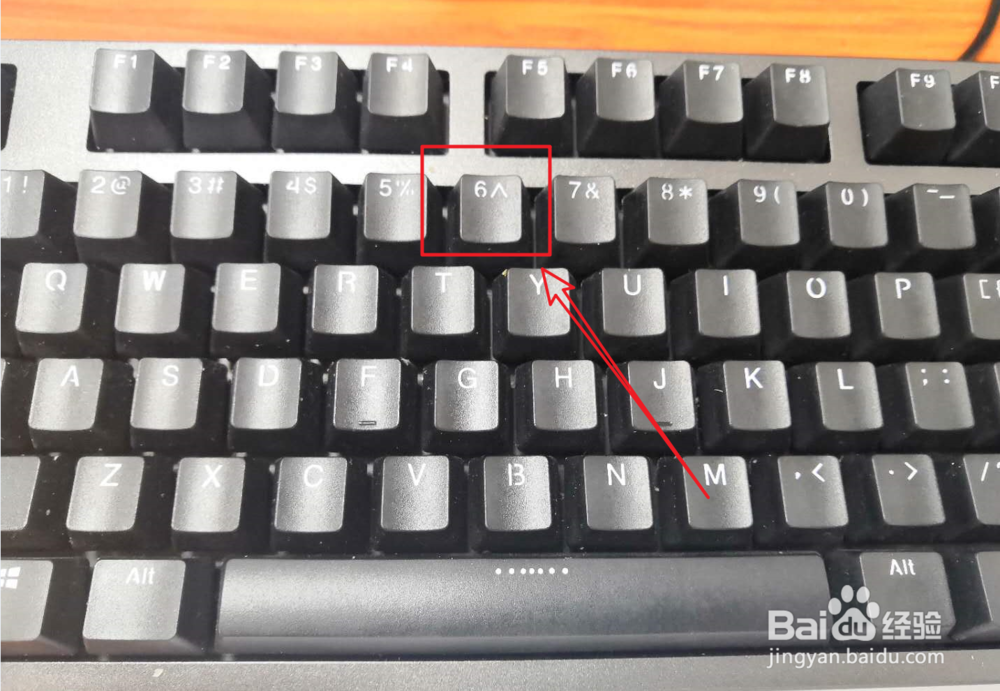

4/6这时要在+0.04与-0.03中间加入”^“这个符号。，

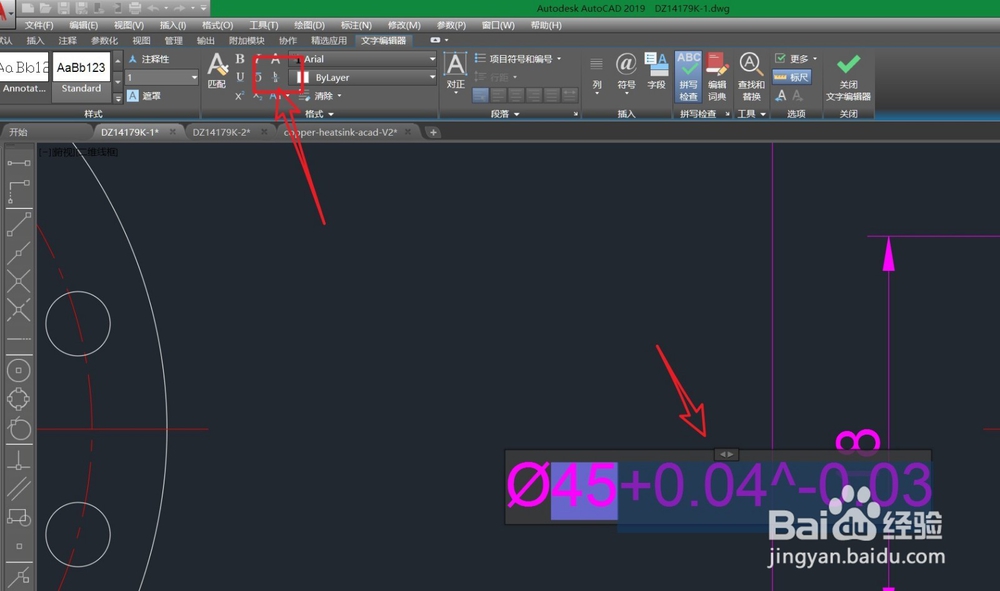

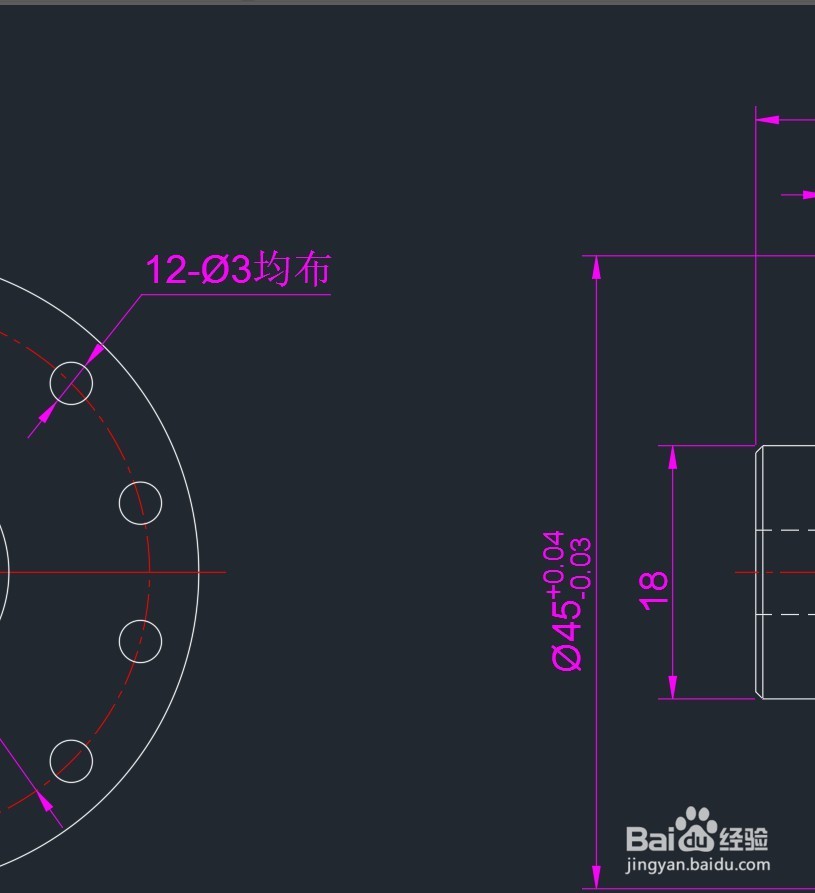

5/6把公差全部选中，鼠标点击重叠命令。最后公差就会重叠了。如图
6/6如果要输入的是正负一样的公差，先把尺寸改成编辑状态，

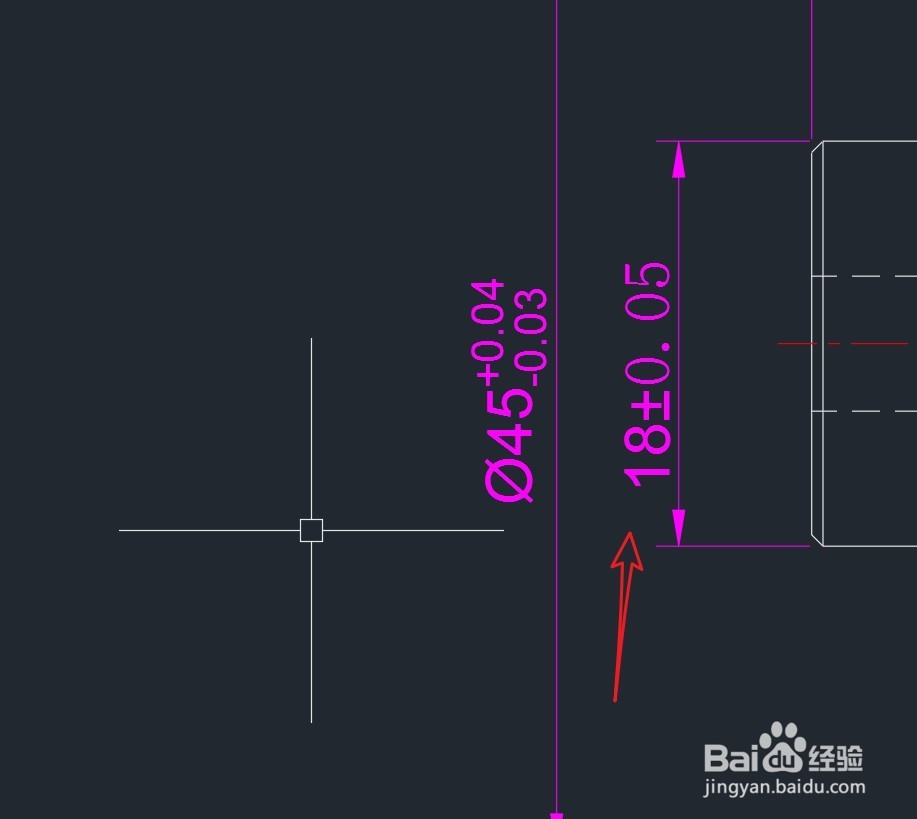

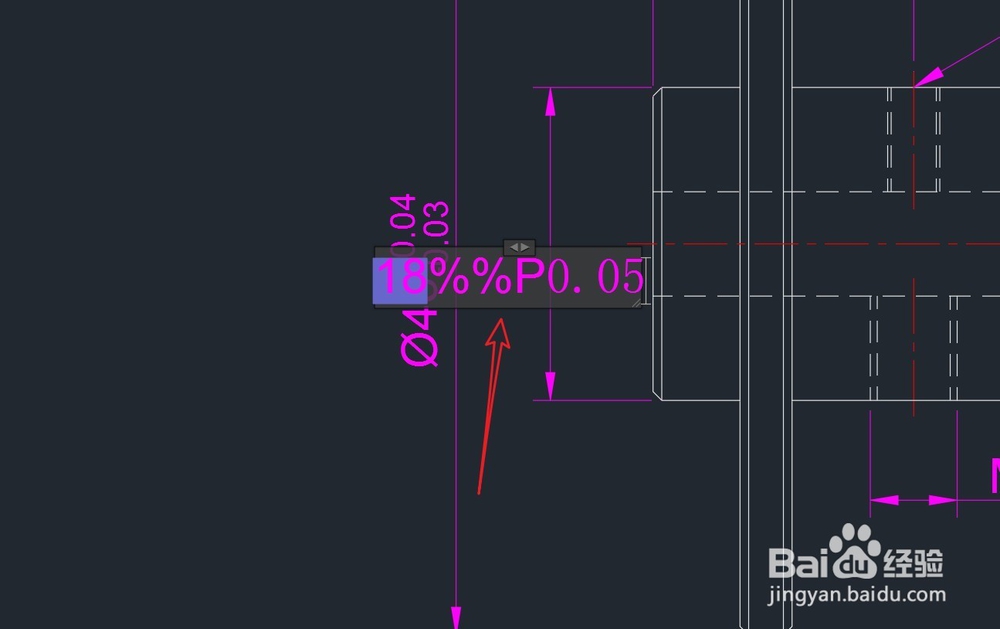

在尺寸后面写入“%%P”如图，CAD会自动转换成“±”符号如图
