地形处理到道路绘制，从平面设计到纵断面设计，从给水、污水、雨水设计到各类管线综合调整，从管网平差计算到污水雨水计算。软件基本涵盖了市政管线设计的全部内容。与工程实际理念相通，使用起来没有距离感。动态可视化纵断面设计，纵断设计结果自动返回平面，自动标注、设计调整图面标注自动更新，管道可采用PLINE、LINE和ARC表示，具有专业覆盖面广、自动化程度高、符合设计人员思维习惯等特点。软件深度和灵活性可满足全国不同地区设计人员施工图的要求。采用最新的标准图集和制图标准，保证设计的先进性。工具/原料more市政管线软件AutoCAD2008方法/步骤1/2分步阅读

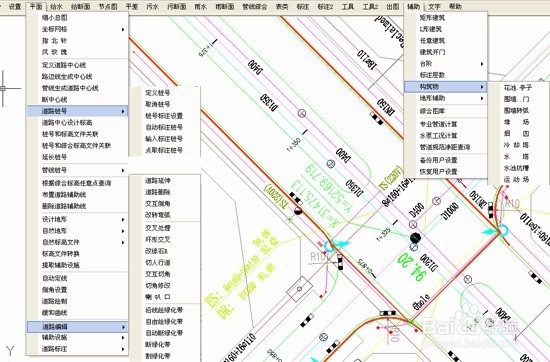

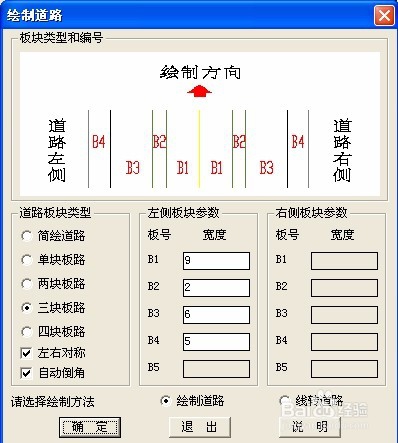

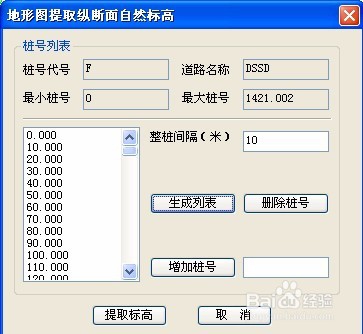

一、地形、道路、总图软件中充分考虑了道路与管线设计之间的紧密联系，提供了地形处理、平面道路的绘制、建构筑物绘制等功能。对于已有道路条件图的情况，软件中提供了比较完整的地形处理、道路数据转换接口，快速得到管线设计要求的数据条件，不必依赖道路软件。可处理自然地形和设计地形。根据道路边线自动生成道路中心线，更好地进行现状路改造。可支持大地测量坐标和施工坐标双坐标系。

2/2

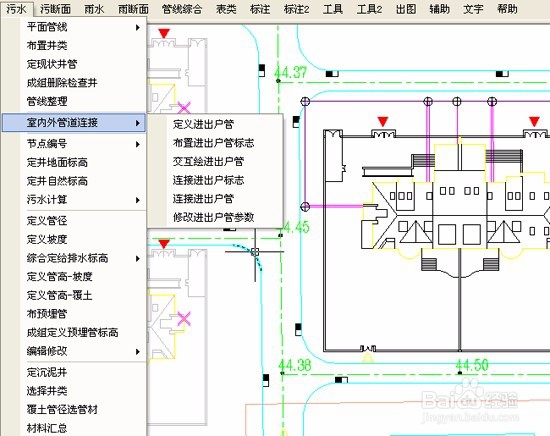

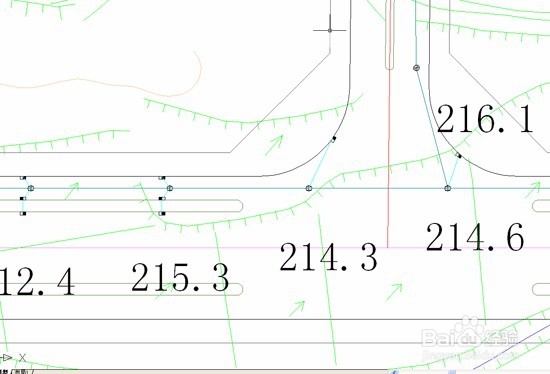

二、平面设计根据给水、污水、雨水管道各自的特点，结合道路的特征采用自动定线和交互定线相结合的方式，快速得到管道平面布置图。对于原来的规划图，还可以采用定义管线功能把规划图中的已有管线定义成给排水管线。对于没有道路的给水输水管线和向水体排放的雨污水管线，软件中引入管线桩号的概念，可以根据管道里程桩来进行设计。管线可以用PLINE、LINE或ARC表示。快速布置管线、井类、雨水口、预埋管道，可以识别用户自定义的雨水口，管道标高可由多种方式快速获得。对于布置好的管道，可以直接使用CAD命令或软件提供的专用命令进行编辑。排水管道直径、标高进行修改时，程序会自动对上下游相关管道进行修正。针对小区给排水设计的特点，智能进行进出户管的布置和室内外管道连接，按照小区路标高自动计算检查井设计地面标高。全自动方式节点自动编号，节点可以全部按照主节点编号，也可以将主线作为主节点，支线作为附节点进行编号。添加或删除节点时，其它节点编号自动调整更新。根据不同地区标准选择检查井规格和标准图号。

注意事项

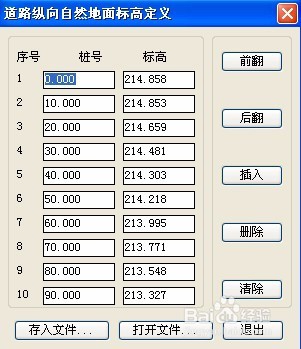

1、布置管线 这方面我个人的经验是， 尽量利用该软件提供的道 路绘制命令重新定原有道路,并定义道路桩号，(注意其命名 在后续的标高定 义中要用到) 根据设计要求确定阀门井和 消火栓 井的平面 位置, 再利用道路边线 的偏移 准确定位。采用定义给水管道命令,在弹出的给水管道设计文本框中选择管 代号和管材,再根据命令行提示选择连线方式便可快速完成给水管线的布置。

2、管线节 点位置核定后，即可点取布置井类命令向管线上布置阀门井 ,室外消火栓等检查井, (注意布置时启用端点铺捉) 布置过程中, 根据设计要求在相关命令行提示下选择布置，如命令行提示图形标志处管线是否设置阀们，如果设计中要求,则选 Y ,程序 据此可初选检查井规格.由于会出现非标准图的情况,检查井规格的最终定型,则是由该井所设的节点管件和设计规范决定, 要采用检查井编辑功能重新修改输入该井的标准图号和规格。
