如下图所示，

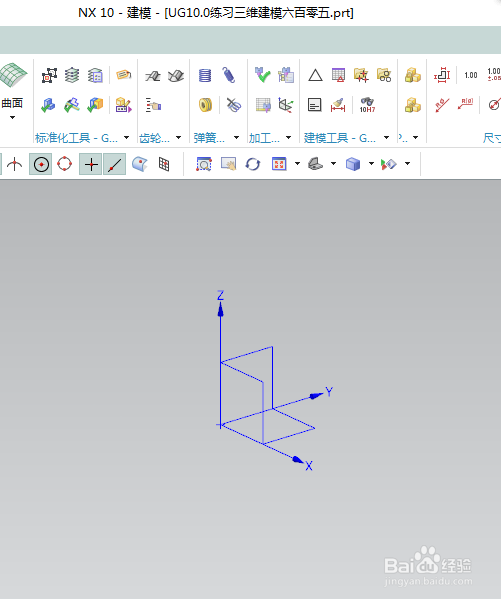

打开UG10.0软件，新建一空白的模型文件，

临床为：UG10.0练习三维建模六百零五

如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：X坐标和Y坐标都是-50，Z坐标是0，

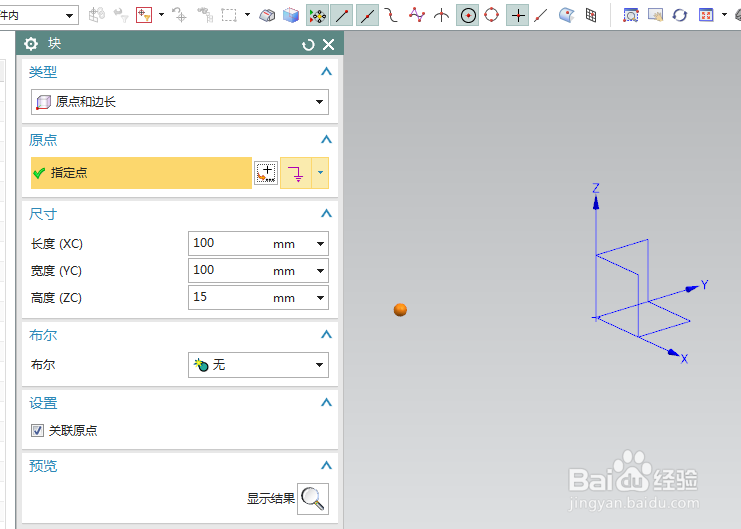

设置尺寸：100x100x15，

点击确定。

如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

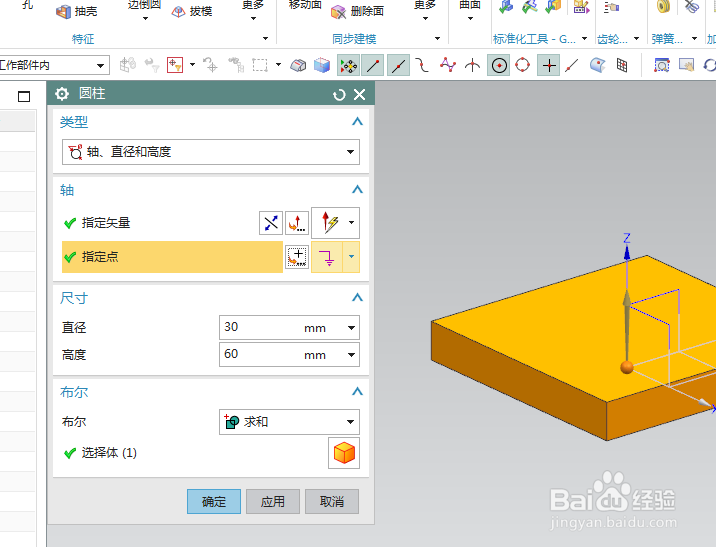

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径30，高度60，

点击确定。

如下图所示，

点击工具栏中的边倒圆命令，

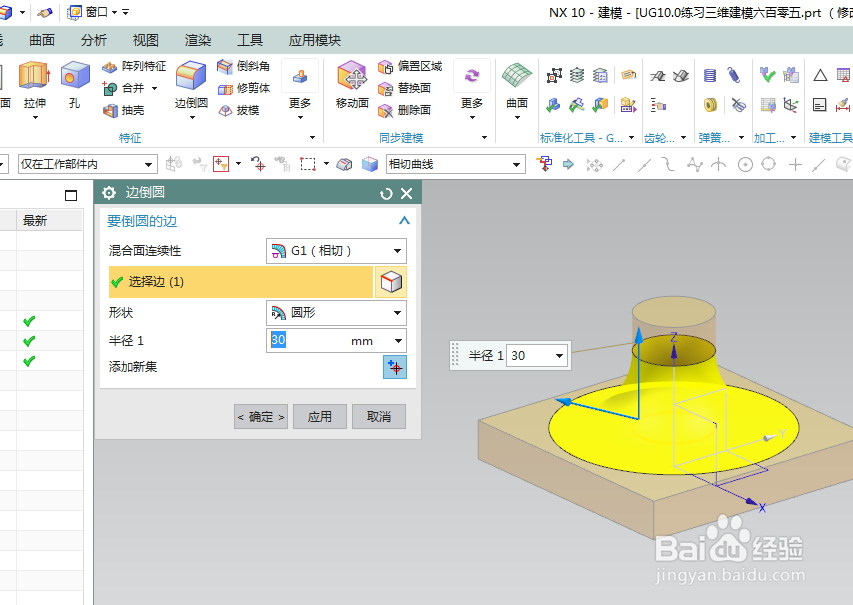

设置半径为R30，

选择圆柱体与长方体的交线。，点击应用。

如下图所示，

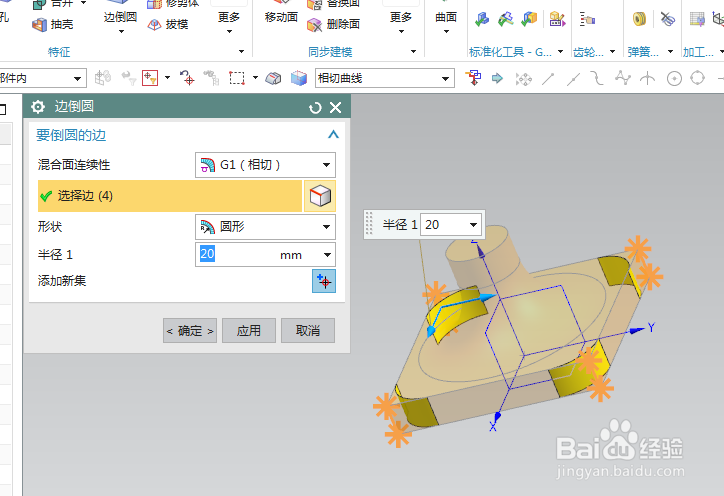

点击长方体的四条短边线，

设置半径为R20，

点击确定。

如下图所示，

点击工具栏中的孔命令，

指定点：坐标原点，

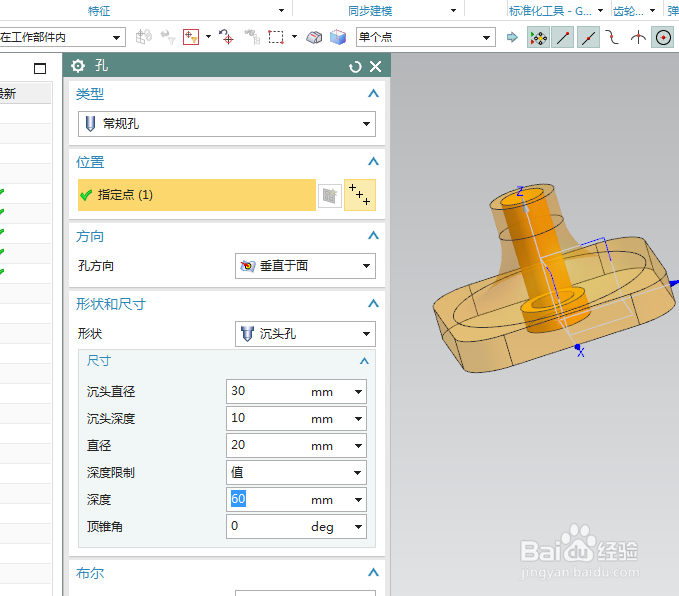

设置孔形状为沉头孔，沉头直径为30，沉头深度10，深度60，

点击确定。

如下图所示，

隐藏基准坐标系，显示设置为着色，

————

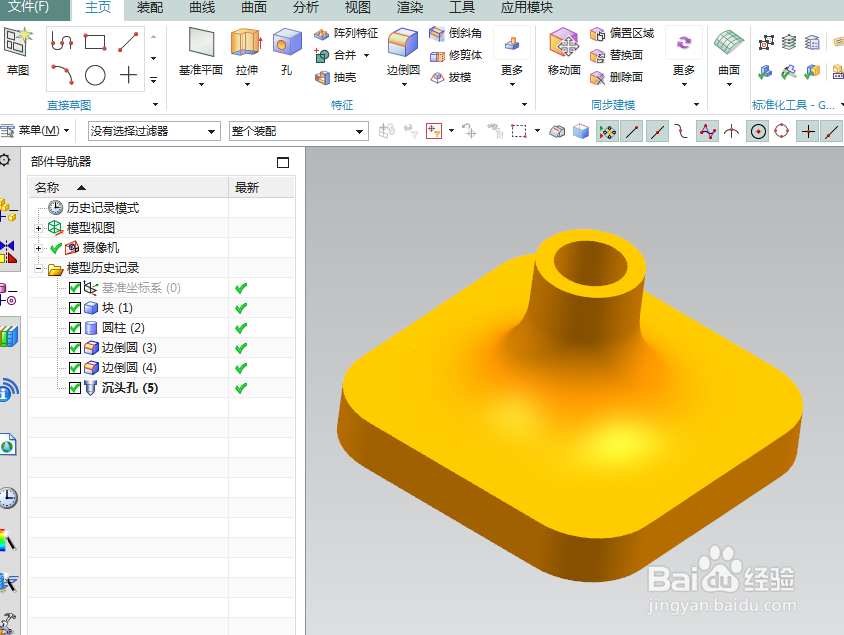

至此，

这机械零件就建模完成，

本次练习结束。
