家用机目前分为分体机和一体机两种形式，一体机即将压缩机、冷凝器及水箱等全部部件集成在一起，免去了复杂的安装组合过程，压缩机功率变小，制热速度变慢，效率低，用户安装更加傻瓜化，安装更加方便，安装要求低，只要会接水管就可以了。空气能热水器分体机即将压缩机、冷凝器、蒸发器、风机等部件放在主机里，对用户安装要求高，需要有丰富的技术经验，安装时不仅要将进出水管和水箱进行连接，还需要将冷媒进出管道与水箱进行连接。但分体机制热快，效率高，故障率较低。工具/原料more安装工具：十字或一字螺丝刀1个、活动钣手2个、真空泵1个、冷媒压力表1个、5厘六角小扳手1个等家用空气能热水器安装所需配件

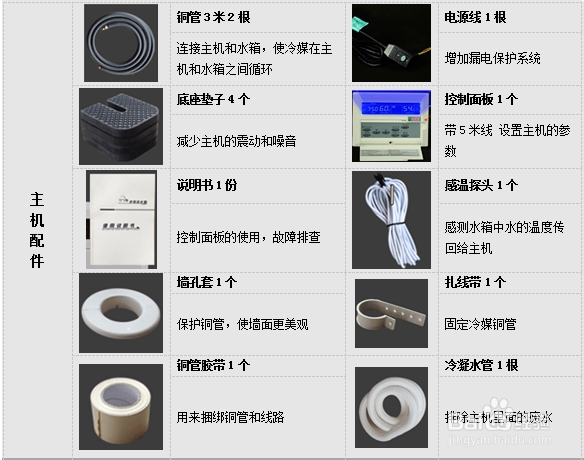

主机上所需要用到的配件有：铜管3米2根、电源线1根、底座垫子4个、控制面板1个、说明书1份、感温探头1个、墙孔套1个、扎线带1个、铜管胶带1个、冷凝水管1根；

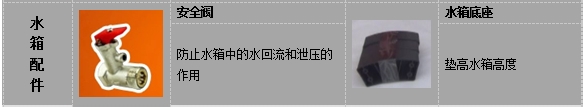

水箱上所需要用到的配件有：安全阀1个、水箱底座3个；

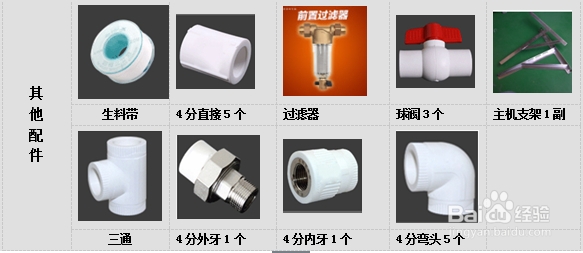

其他所需要用到的配件有：生料带、4分直接5个、过滤器、球阀3个、主机支架1副、三通、4分外牙1个、4分内牙1个、4分弯头5个。

详细介绍如图所示。

安装位置

主机可挂在外墙上或者安装在阳台，注意需要主机与墙壁要相隔30公分以上的距离，便于主机空气循环的流通性；水箱可以放在洗手间或者阳台。

安装步骤及注意事项

一、主机安装的注意事项

1.家用空气能热水器的安装位置：可安装在外墙、屋顶、阳台、地面上；

2.主机与水箱之间距离不得大于5米，标准配置为3米。

3.主机与四周墙壁或其它遮挡物之间距离要相隔30公分以上的距离，便于主机空气循环的流通性。

4.如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热出气不受阻碍。

5.主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。

6.控制面板最好不要安装在浴室，以免因潮湿影响正常工作。

二、水箱安装的注意事项

1.水箱可随主机安装在室外，如阳台、屋顶、地面，亦可安装在室内。水箱必须直立式安装，安装位置必须坚实，必须能承受水箱负载的重量，不可挂在墙壁上（除避挂式水箱外）。

2.水箱附近，以及自来水管和热水管的接口上装有阀门。

3.水箱冷水进口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。

三、水路连接

1.将出水接口用PP-R管按下图将主机和水箱链接，并用生料带密封。

2.将安全阀的一端与自来水管相连，另一端与水箱进水口接管相连。

3.注满水：打开自来水进水阀，打开热水管中出水龙头。开始注水，直到水龙头有水溢出时方为注满，关闭出水龙头。水箱检漏，确保不漏水即可。注意：第一次使用，插电源前必须确保水箱中水已注满。

四、铜管连接

1.在水箱与空气能主机之间的墙上钻一个Ф70大小的管道孔。将连接管及一定长度的控制面板线及感温线用塑料扎带包扎好，穿过打好的管道孔，两边套上穿墙管护套。

2.分别用粗细两根铜管链接好主机和水箱相应的工质进出口，用扳手用力拧紧。

注意：尽量不要弯曲铜管，即使扭曲也不要使铜管折瘪或折裂。

五、管路排气

1.把粗截止阀和细截止阀的调节口上拆下盖帽。

2.用5厘六角扳手将细截止阀（即工质管冷媒进接口截止阀）逆时针打开一点，打开度为1/2圈（180度），

3.然后用5厘六角小扳手或者是其他的小东西粗截止阀（即工质管冷媒出接口截止阀）的阀芯，此刻冷媒从主机流出通过细截止阀经过水箱盘管，把水箱中的空气从粗截止阀针阀处排出，待手指感受排出的气体凉快时，排空时间约为10-15秒即可松开阀芯，排空结束。

4.用内六扳手沿逆时针方向转动粗截止阀和细截止阀的阀芯至完全打开！！！重新盖好所有盖帽，并拧紧。

5.检漏：用肥皂水检查粗截止阀和细截止阀连接处及各盖帽口，是否有泄漏，若有，须用扳手拧紧至不漏，绝对不允许有泄漏现象。

注意：空气进入系统会引起压缩机工作不正常。

六、电源的连接

1、所配插座必须接地。

2、所配电源插座容量应符合主机的电流功率要求。

3、机组电源插座周边不要安放其他用电设备，以免引起漏电保护插头跳闸。

4、将水温传感器探头装进水箱中部的探头管内，并加以固定。

总之分体机的安装是比较复杂的，一般的安装人员是不能胜任的，推荐安装人员需有相当的空调安装经验。

空气能热水器安装视频

看文字头痛的朋友，可以选择看安装视频！

注意事项

主机与水箱之间的铜管链接时，一定要用两把活动扳手轻力拧紧螺栓，绝不能只用一把活动扳手拧紧螺栓，避免拧破铜管接头，链接铜管不要折弯太厉害，避免影响机组功能；
