多臂路由是利用一个路由器的两个接口作为网关，然后配置静态路由实现网络互通，在企业的预算充足的情况下，可以考虑，不过现在大多数企业都是采用三层交换实现VLAN的通信了，这里只是介绍实验步骤，个人不建议采用单臂路由或者多臂路由。工具/原料morewindows-7-64eNSP方法/步骤1/7分步阅读

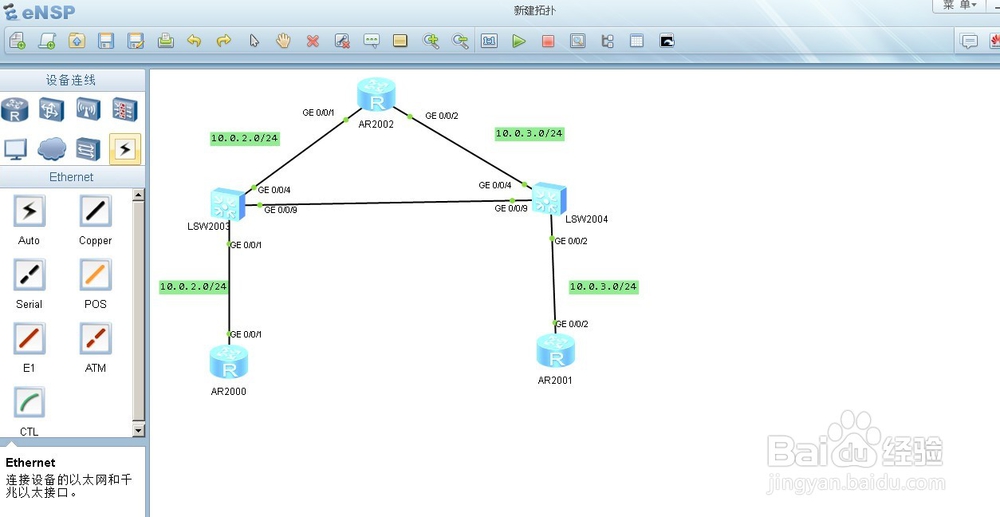

一、配置基本拓扑结构

一台主路由器、二台交换机、二台测试路由器，这个下面的R1、R2路由器在现实中用不上，用一台路由器的两个接口实现多臂路由就可以了，单臂路由会在其他文章讲述

2/7

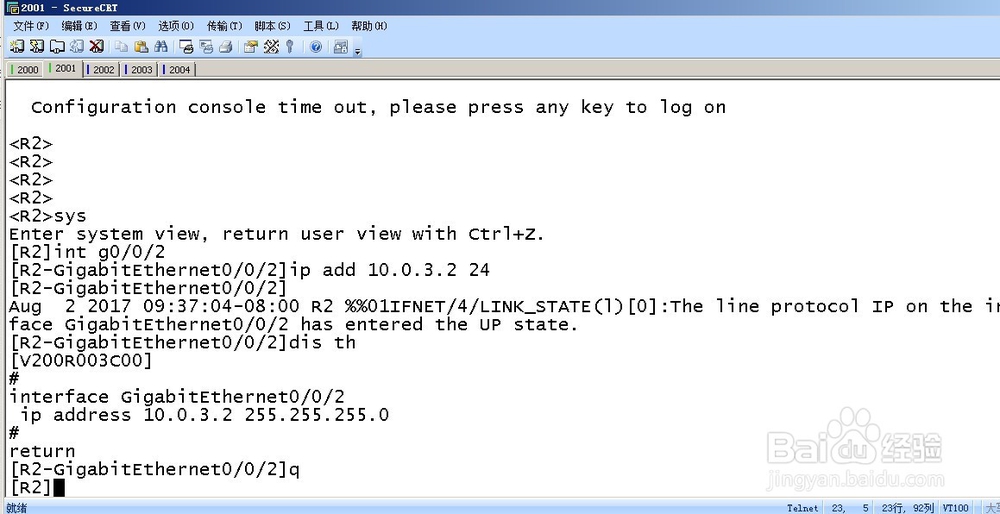

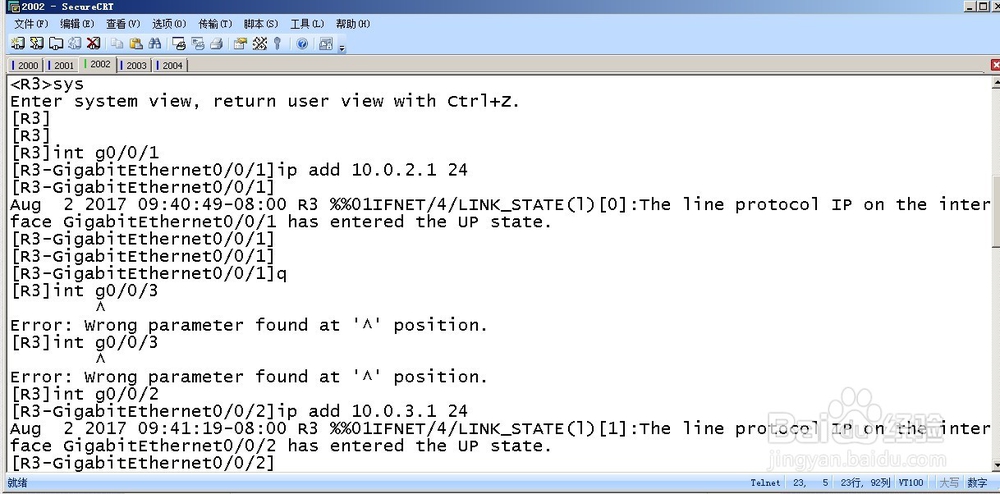

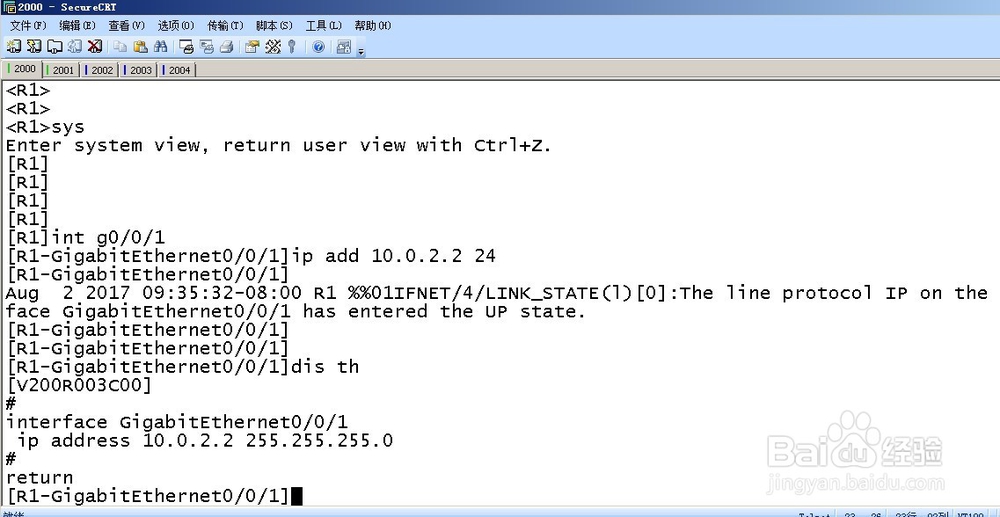

二、配置接口的ip地址

R1的接口：ip address 10.0.2.2 255.255.255.0

R2的接口：ip address 10.0.3.2 255.255.255.0

R3的接口：

interface GigabitEthernet0/0/1

ip address 10.0.2.1 255.255.255.0

interface GigabitEthernet0/0/2

ip address 10.0.3.1 255.255.255.0

这里不讲述怎么进入交换机的接口模式了，自己去查查

3/7

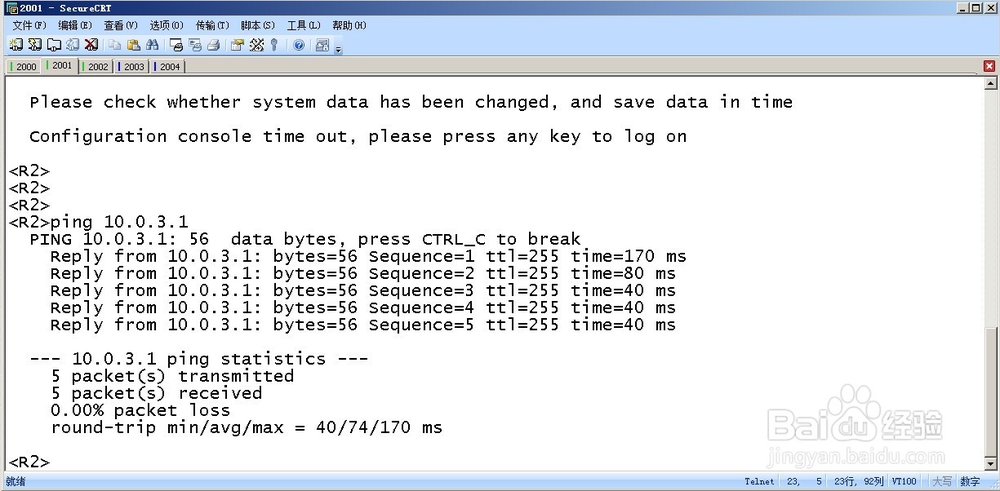

三、测试配置后，R1和R2到自己网关的网络连通性

R1上ping 10.0.2.1

R2上ping 10.0.3.1

4/7

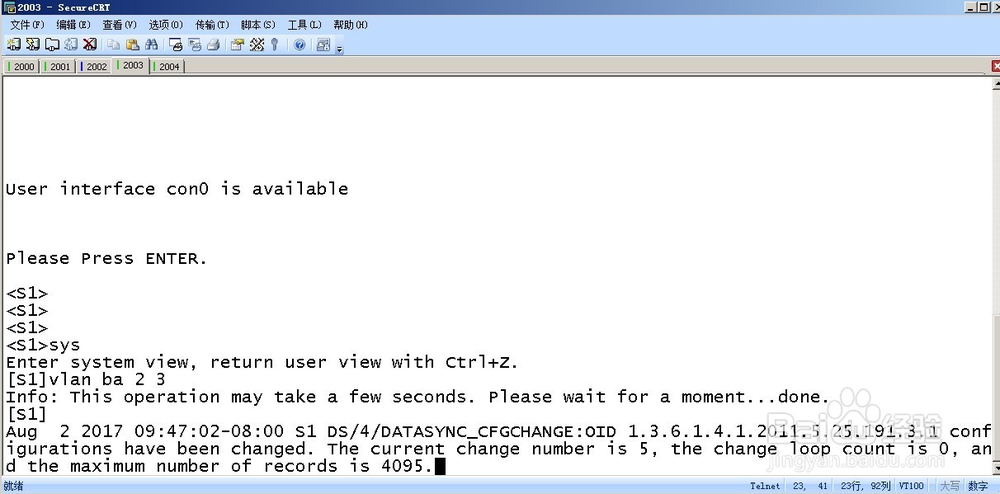

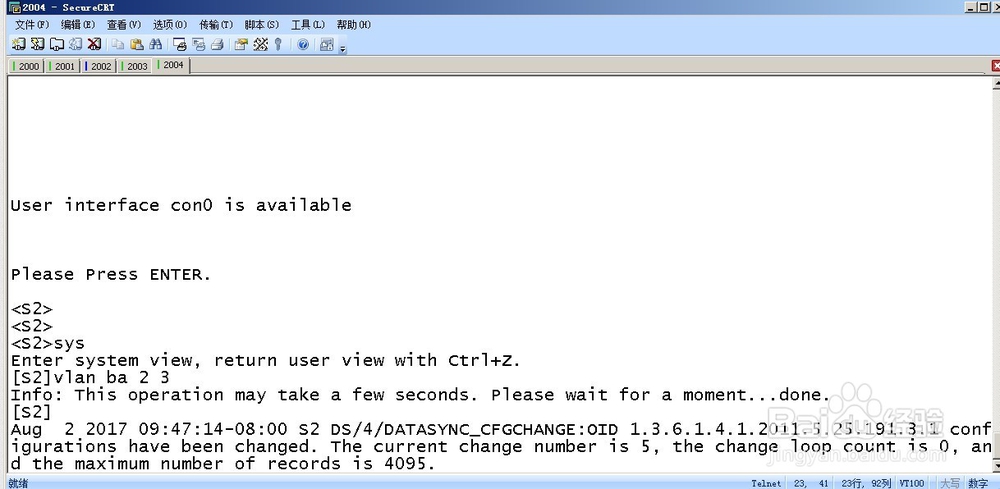

四、配置交换机的VLAN

在交换机S1、S2上配置VLAN

VLAN batch 2 3

配置命令如下

vlan batch 2 3

Info: This operation may take a few seconds. Please wait for a moment...done.

vlan batch 2 3

Info: This operation may take a few seconds. Please wait for a moment...done.

5/7

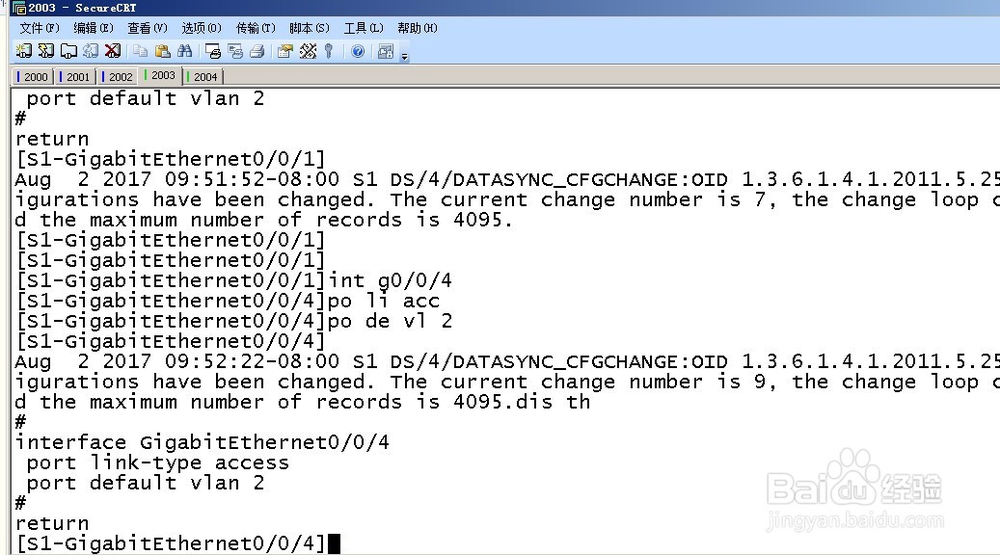

五、将R1、R2、R3的各个接口加入VLAN中

在交换机上配置VLAN信息，S1上配置VLAN2，S2上配置VLAN3

配置如下：

interface GigabitEthernet 0/0/1

port link-type access

port default vlan 2

inter g0/0/4

port link-type access

port default vlan 2

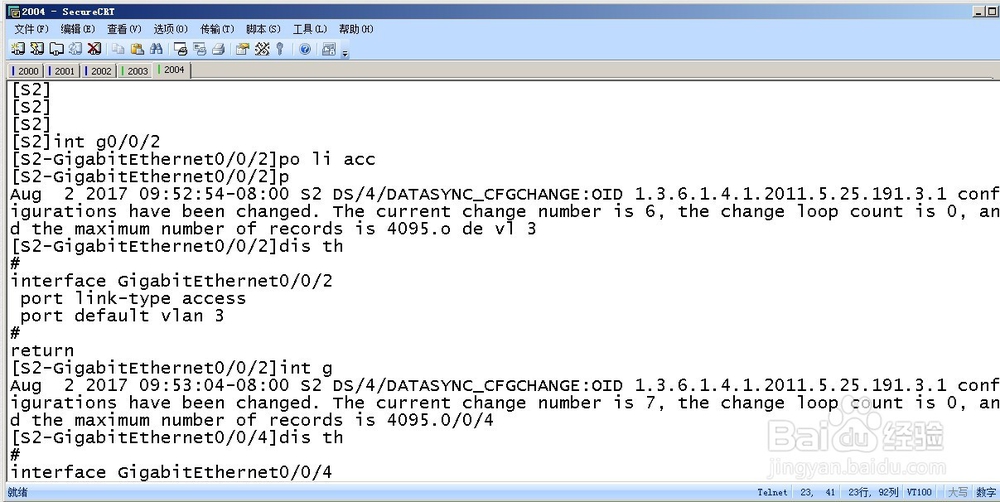

interface GigabitEthernet 0/0/2

port link-type access

port default vlan 3

inter g0/0/4

port link-type access

port default vlan 3

6/7

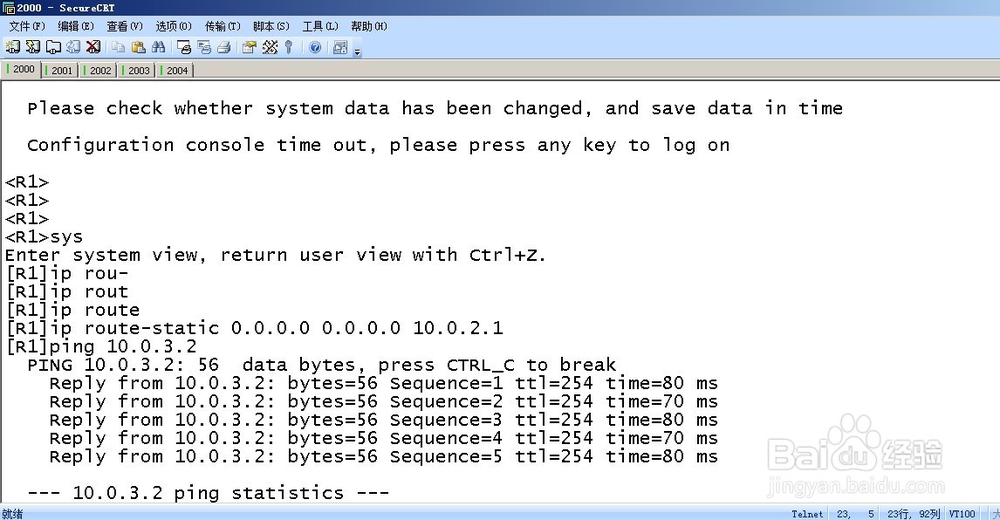

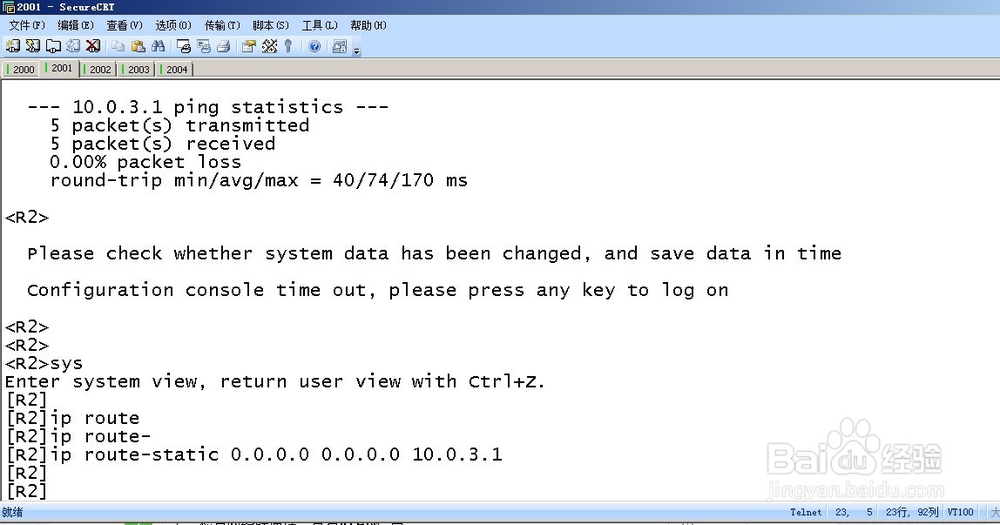

六、在路由器上配置静态路由

ip route-static 0.0.0.0 0 10.0.2.1

ip route-static 0.0.0.0 0 10.0.3.1

7/7

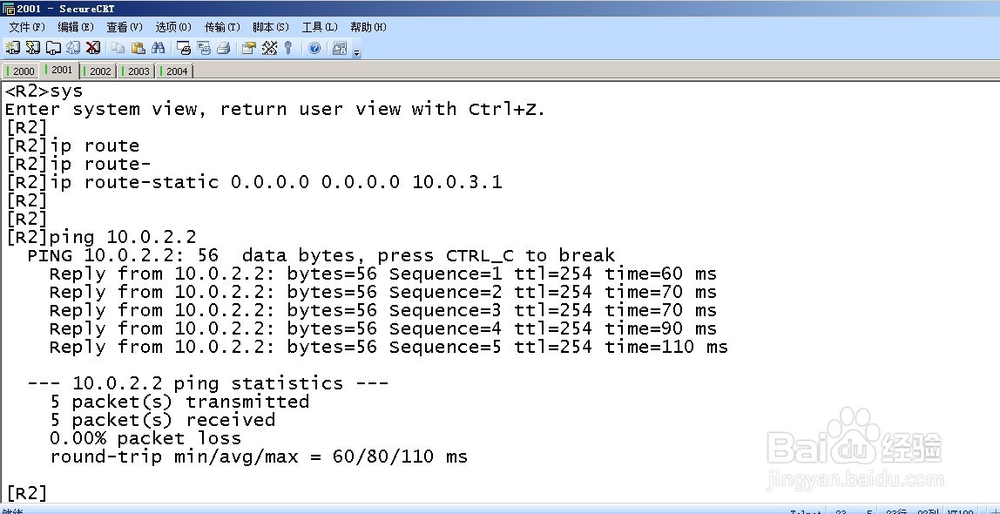

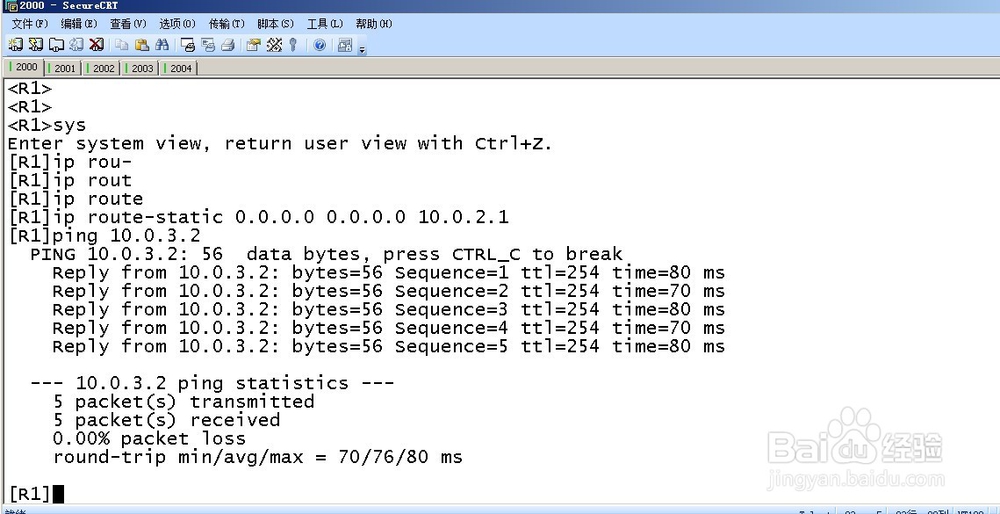

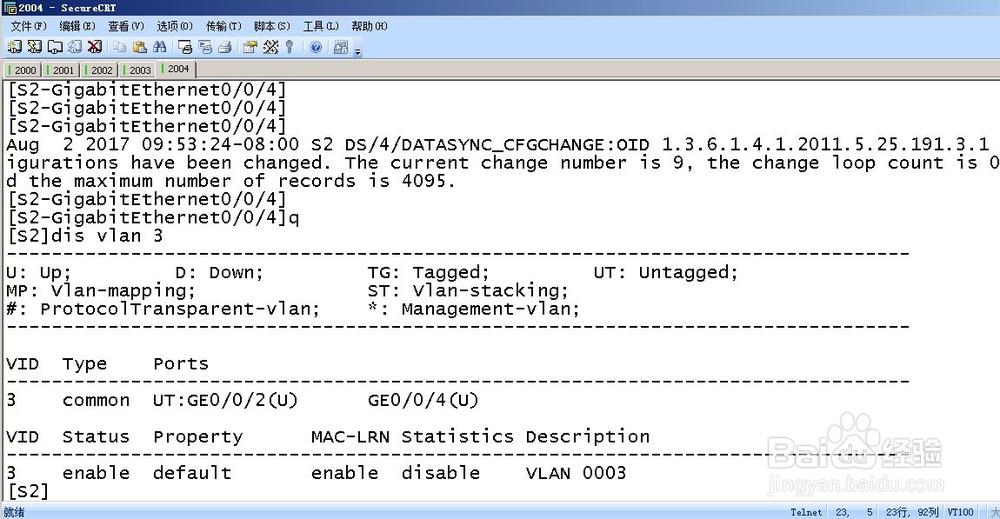

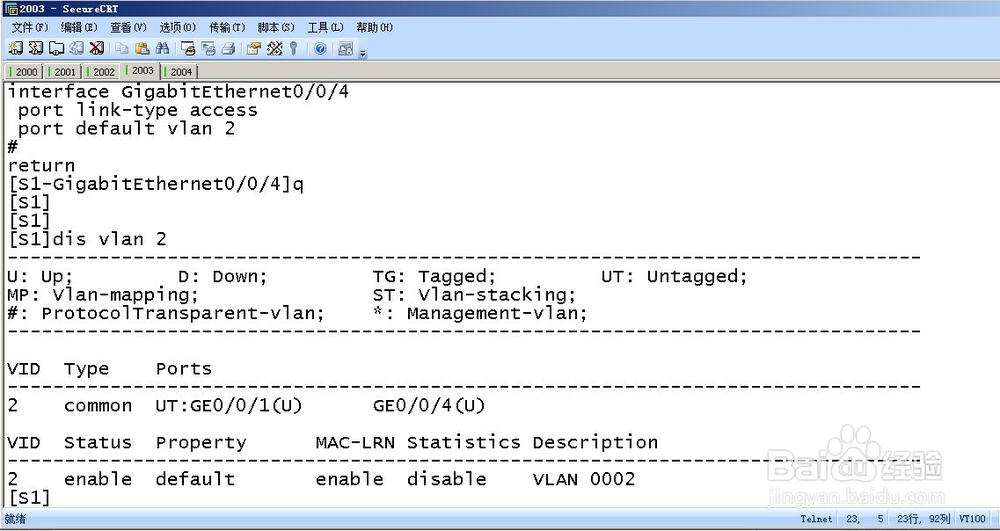

七、检查网络联通性，查看VLAN信息

ping测试网络正常通信

注意事项

注意图片上的命令大多简写

观察实验变化
