proe钣金设计中，在凸模等成型特征创建之后，我们可以使用平整成形特征来平整这些凸起几何。是我们展平钣金件的辅助工具。工具/原料moreproe软件proe三维模型方法/步骤1/10分步阅读

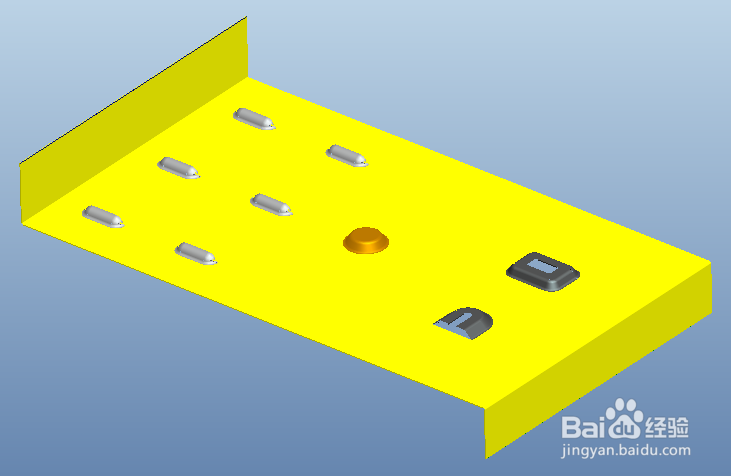

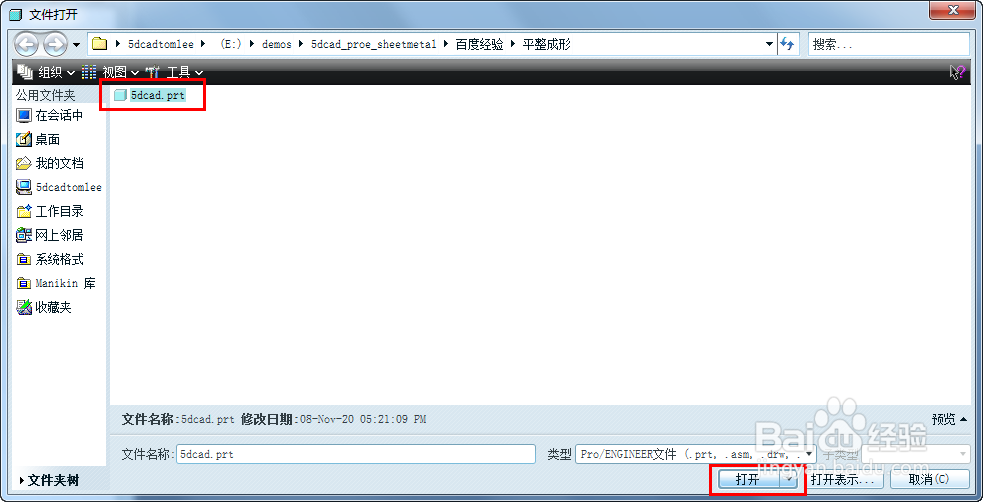

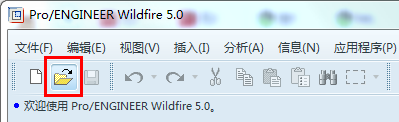

启动proe，点击打开文件图标，打开一个现有钣金零件。

2/10

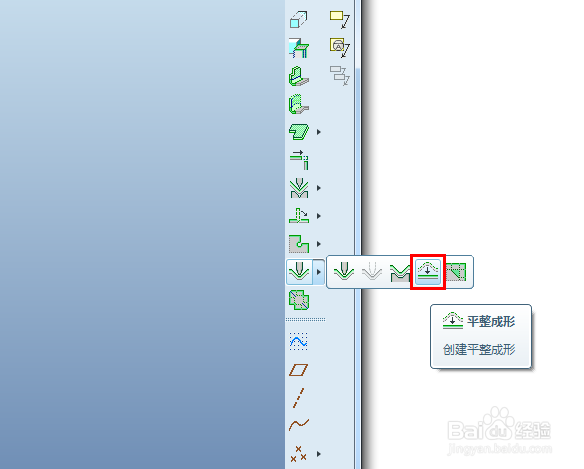

在proe界面的右侧图标，点击“凸模工具”旁边的黑色小箭头，展开的工具栏中点击“平整成形”图标，启动特征创建。

3/10

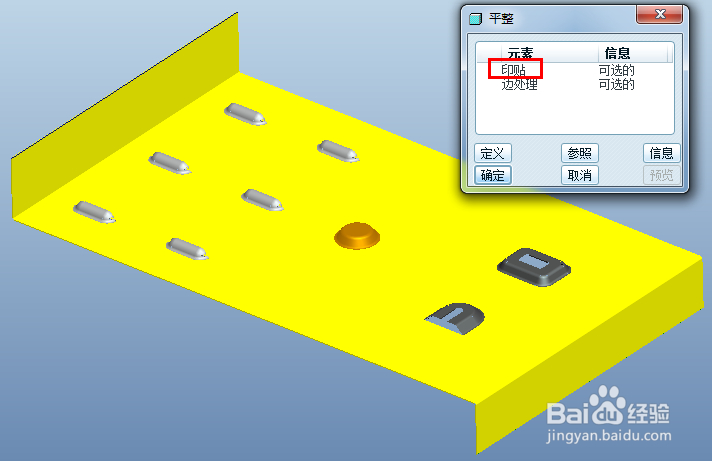

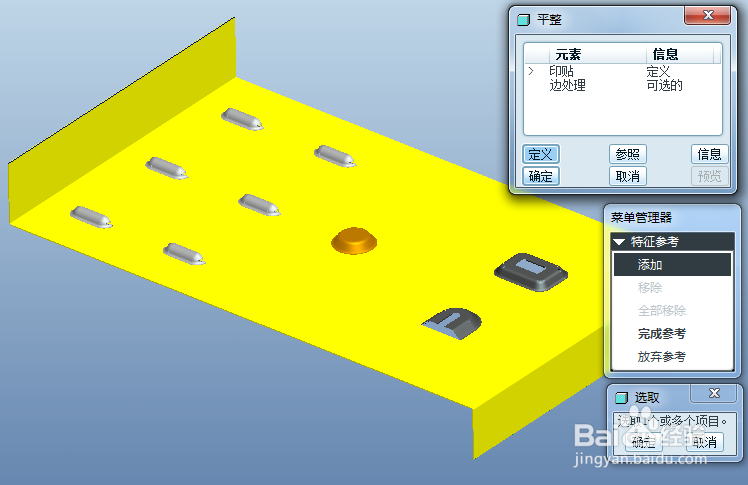

在弹出的平整对话框中双击“印贴”，随后弹出菜单管理器。

4/10

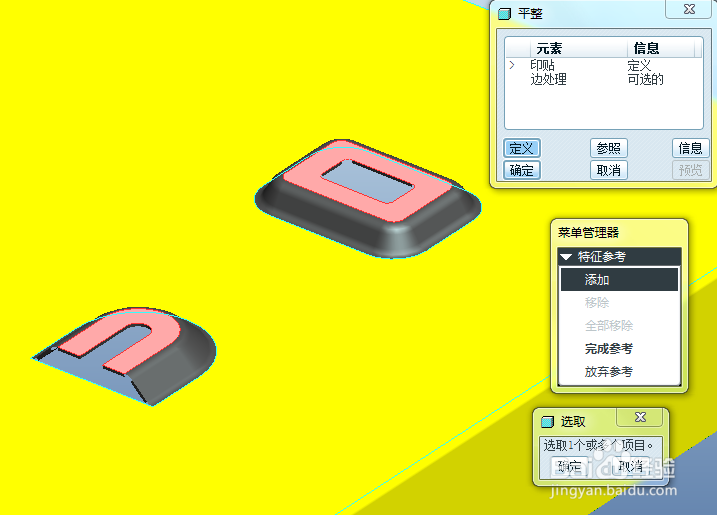

按住ctrl键配合鼠标左键选择成型特征的凸起任意曲面，需要展平的成型特征都要选择一个面参与计算。

5/10

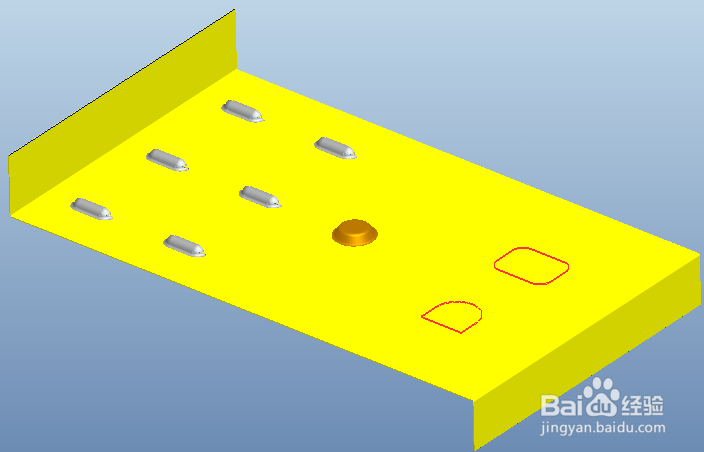

完成参考定义，点击确定完成平整成形特征的创建，刚才选择的两个成形几何展平了。

6/10

如果成型特征不是单个，而是一组阵列，那我们就对起始的第一个成型特征来操作平整成形。

7/10

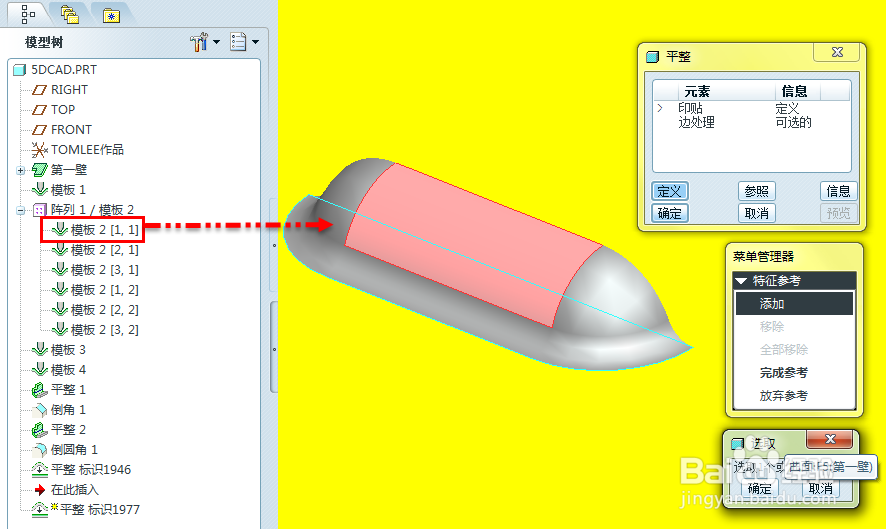

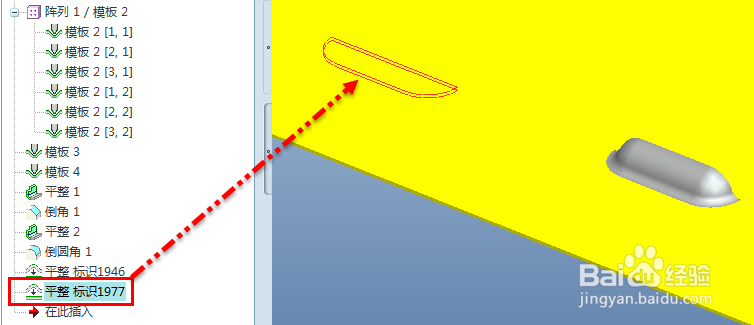

启动平整成形特征创建，选择第一个成型特征的任意几何曲面，完成参考定义，点击确定完成特征创建。

8/10

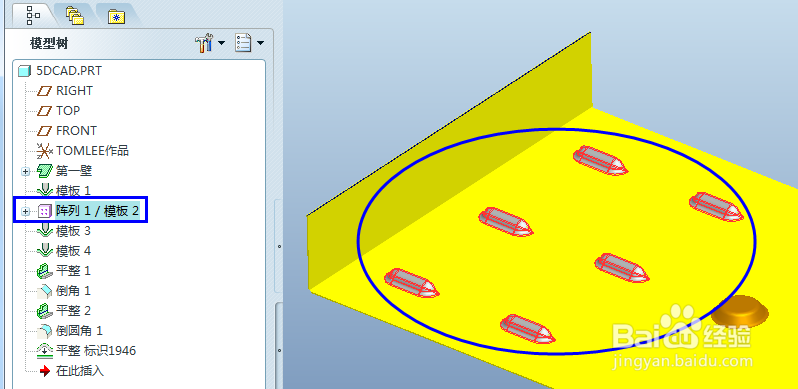

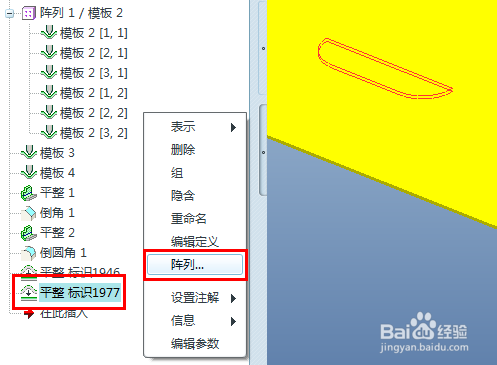

在模型树选中平整特征，单击右键弹出快捷菜单，点击阵列，默认参照阵列。全部成型特征，一次全部展平。

9/10

刚才阵列预览看到的小黑点，可以鼠标左键点击，变白色后就表示排除这个位置的阵列，这样就会不在这个位置运算创建平整成形。

10/10

选择平整对话框中的“边处理”，可以对钣金件上有倒角和倒圆角的边创建平整。可以在菜单选择“平整所有”，整个钣金件自动计算，也可以选择“平整选取”然后根据自己手动选择来完成平整成形。

注意事项

平整成形特征可以对成型几何和边进行展平处理。

平整成形不能展平折弯几何。
