如图所示，蜂鸣器的基本结构为圆柱体，但进行细节创建时，有些地方要注意的。工具/原料moreC4D方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
建模

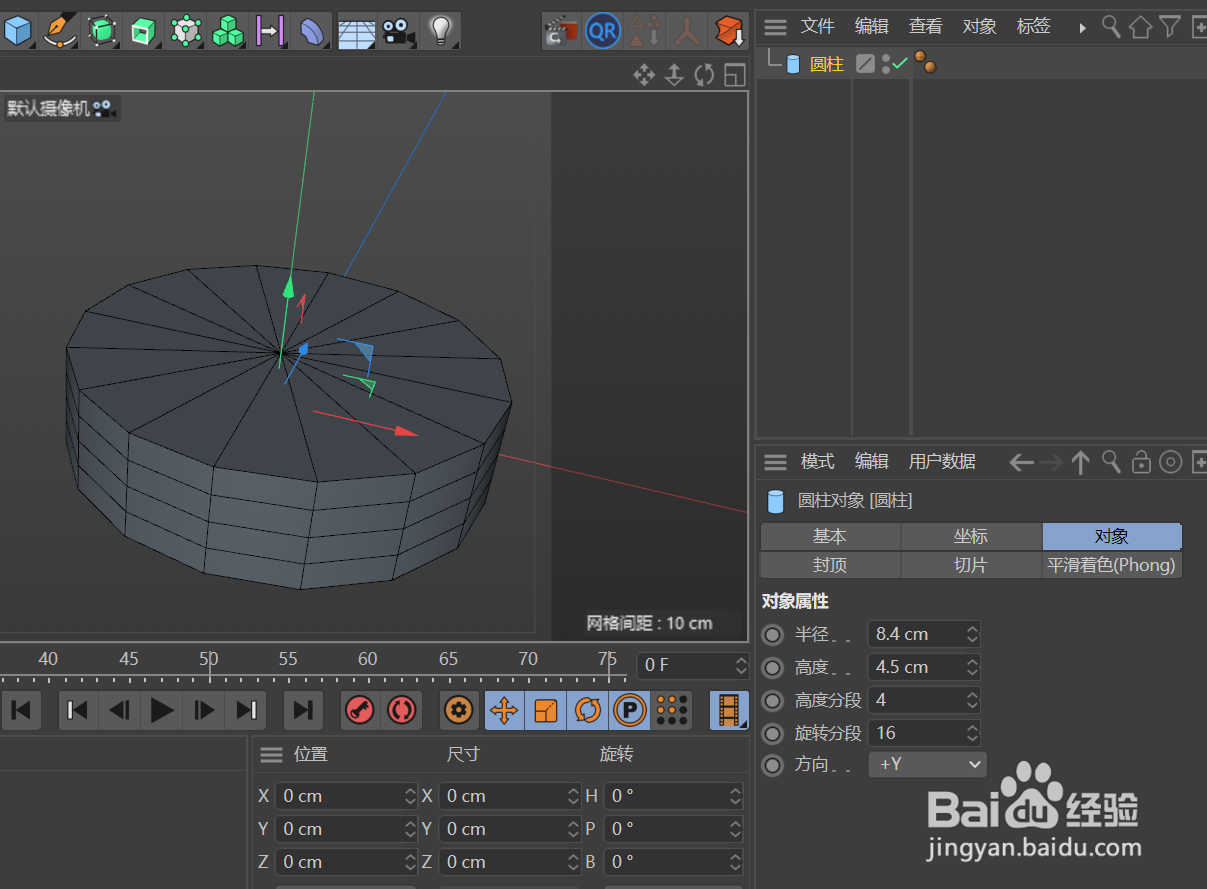

创建一个半径为8.4，高度为4.5，方向为+Y的圆柱体。如图所示。

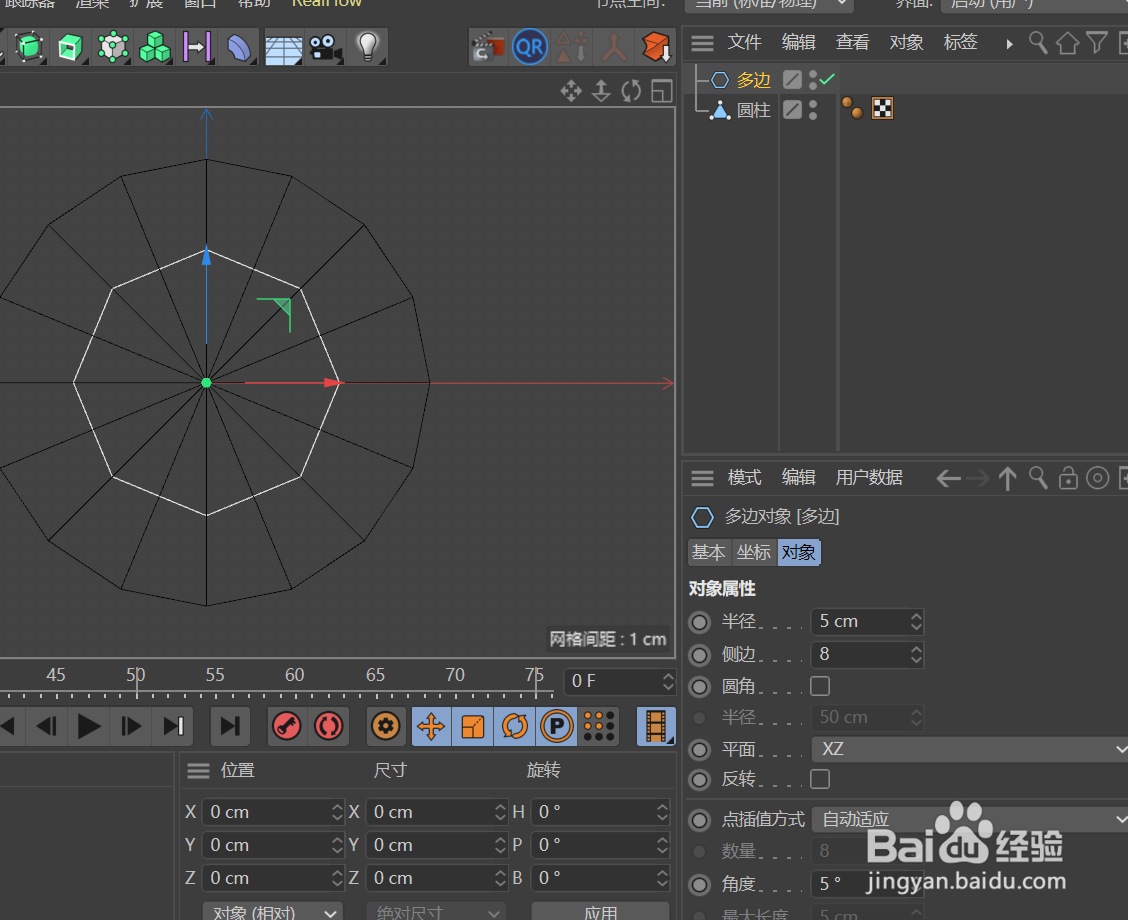

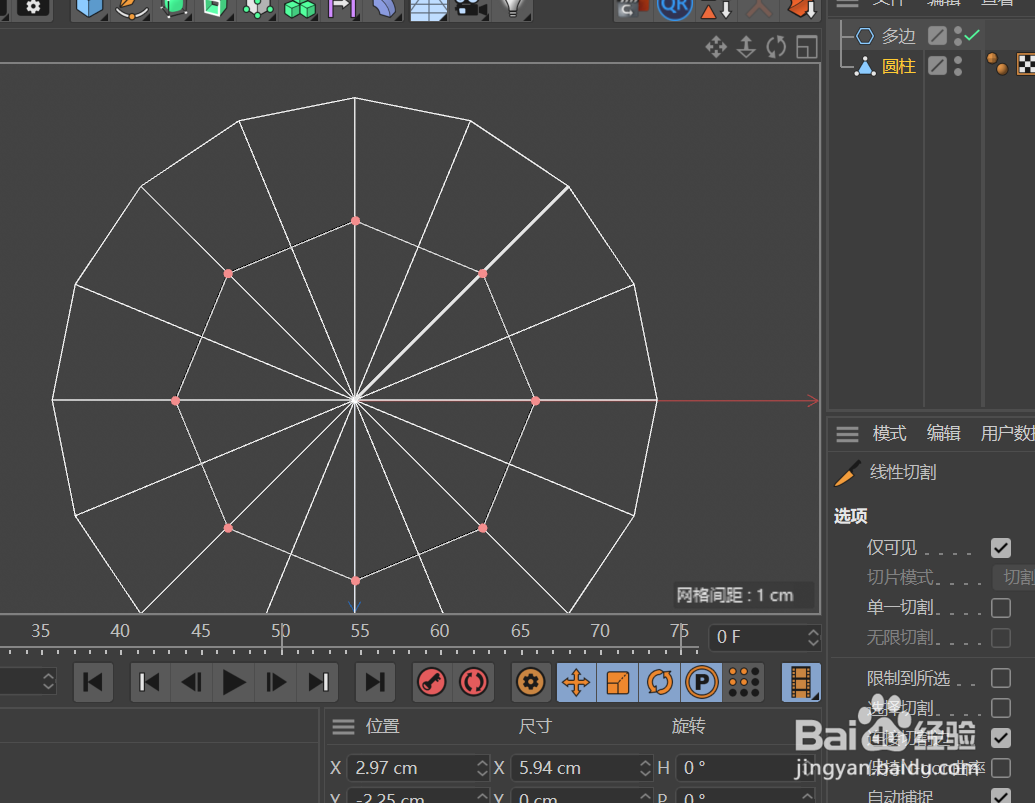

2/8在圆柱体一个端面上要开二个孔，孔距离为10CM；创建一个八边形，半径为5，使八边形与端面的结构线重合。用切刀工具在端面上按住Ctrl键切出与八边形一至的结构线。如图所示。

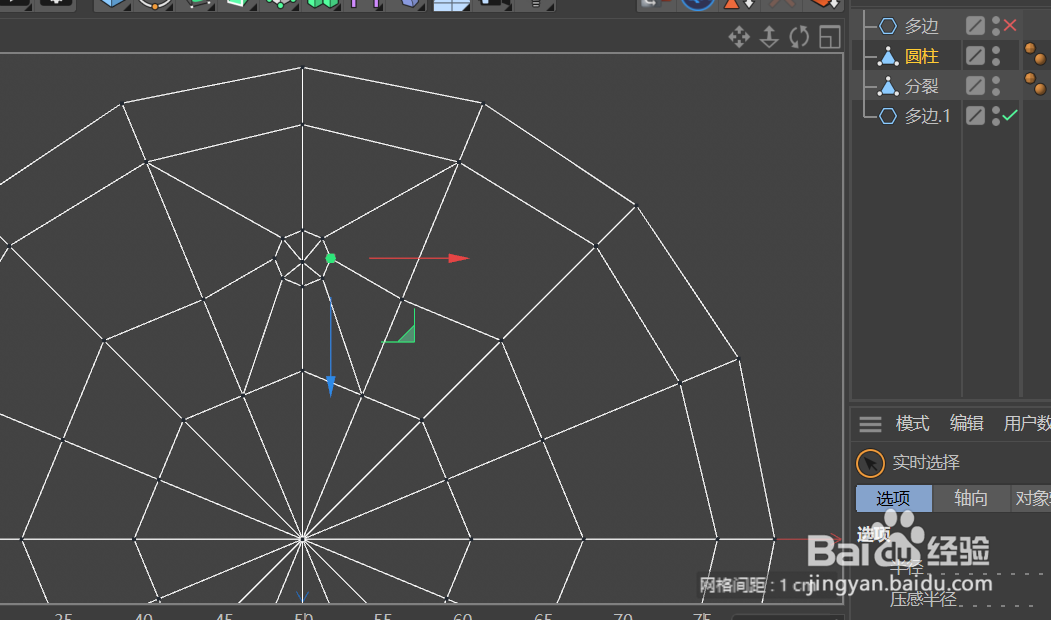

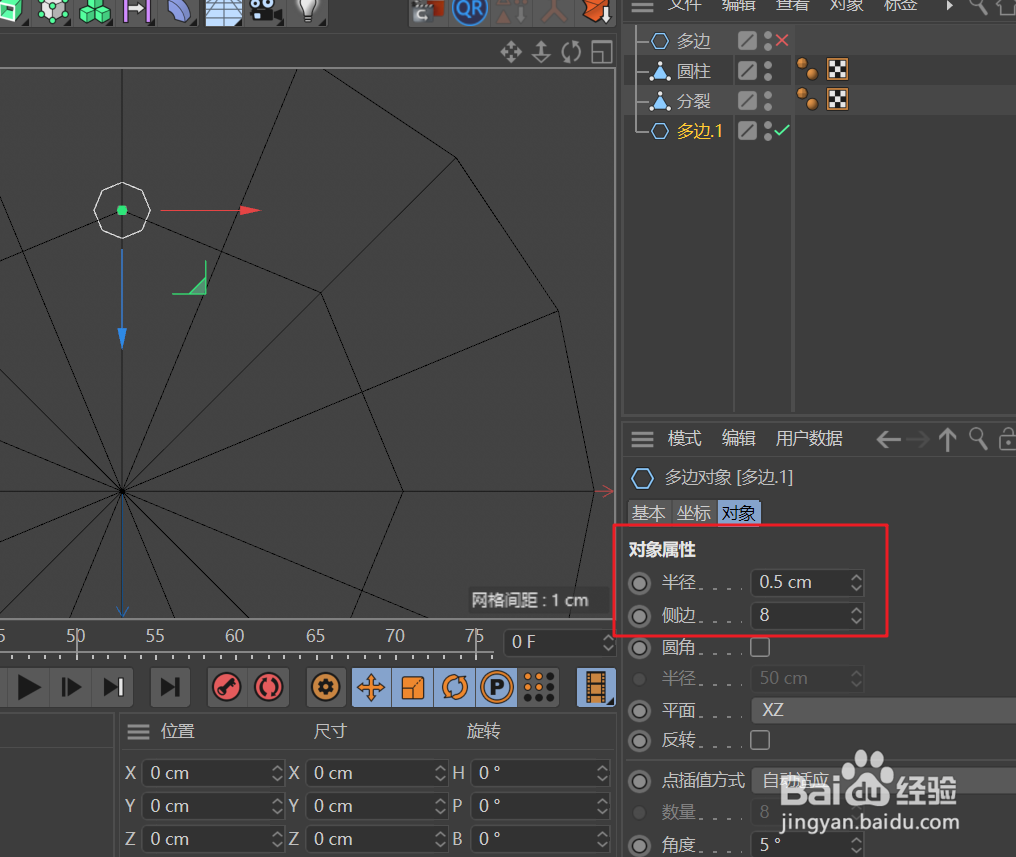

3/8创建一个半径为0.5的八边形，将其中心移动到上步八边形与端面结构线的交点处。在交点前后各添加一组循环边。如图所示。

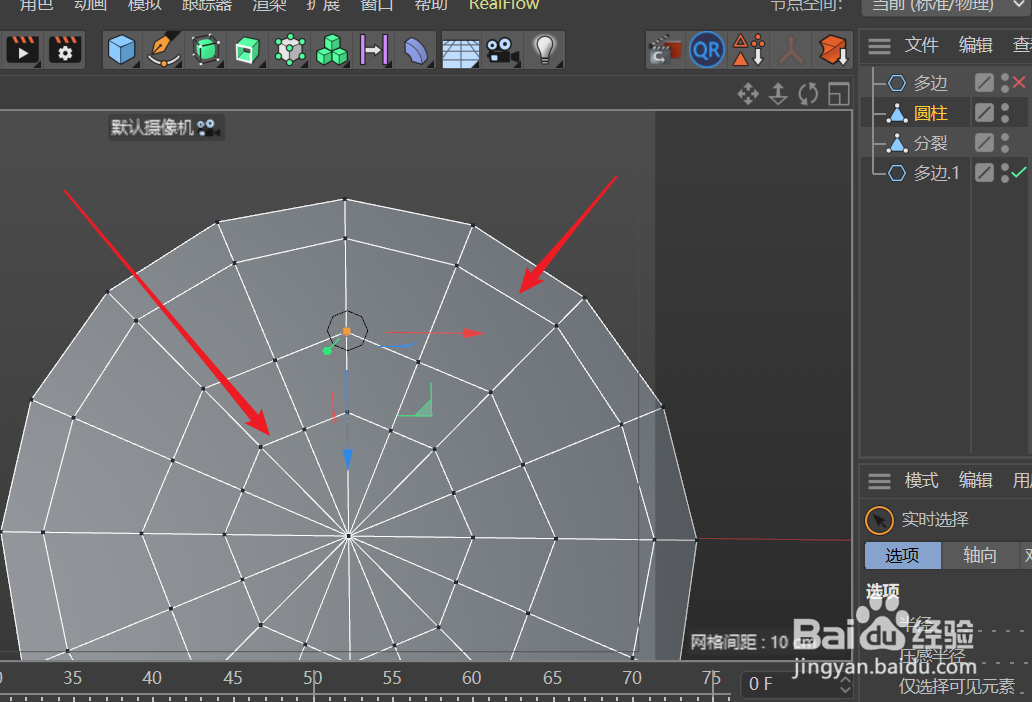

4/8将交点倒角，调整倒角后形成的点使其成为圆形；如图所示。

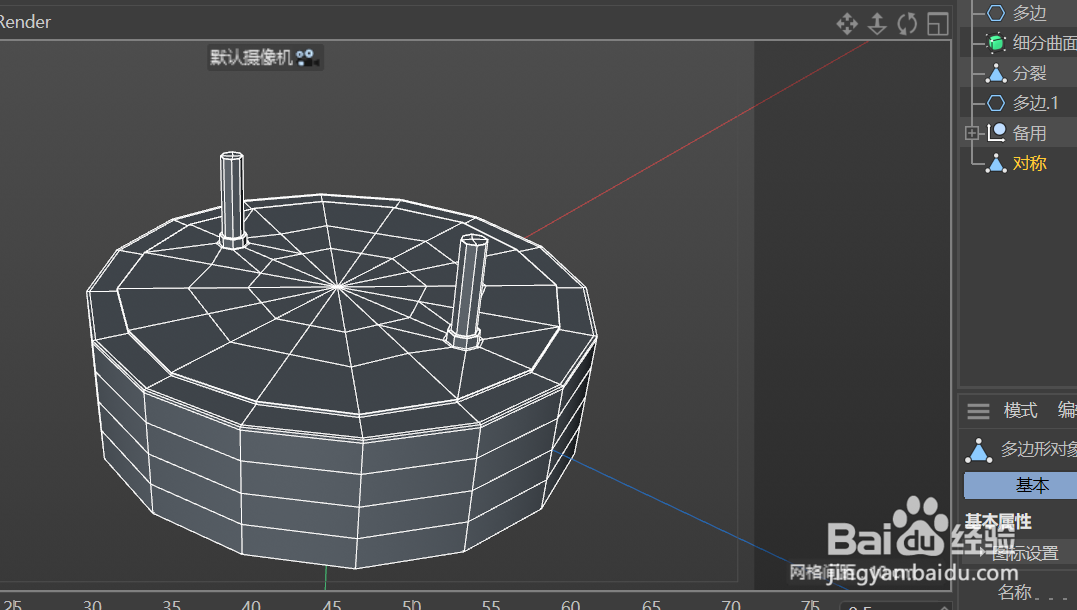

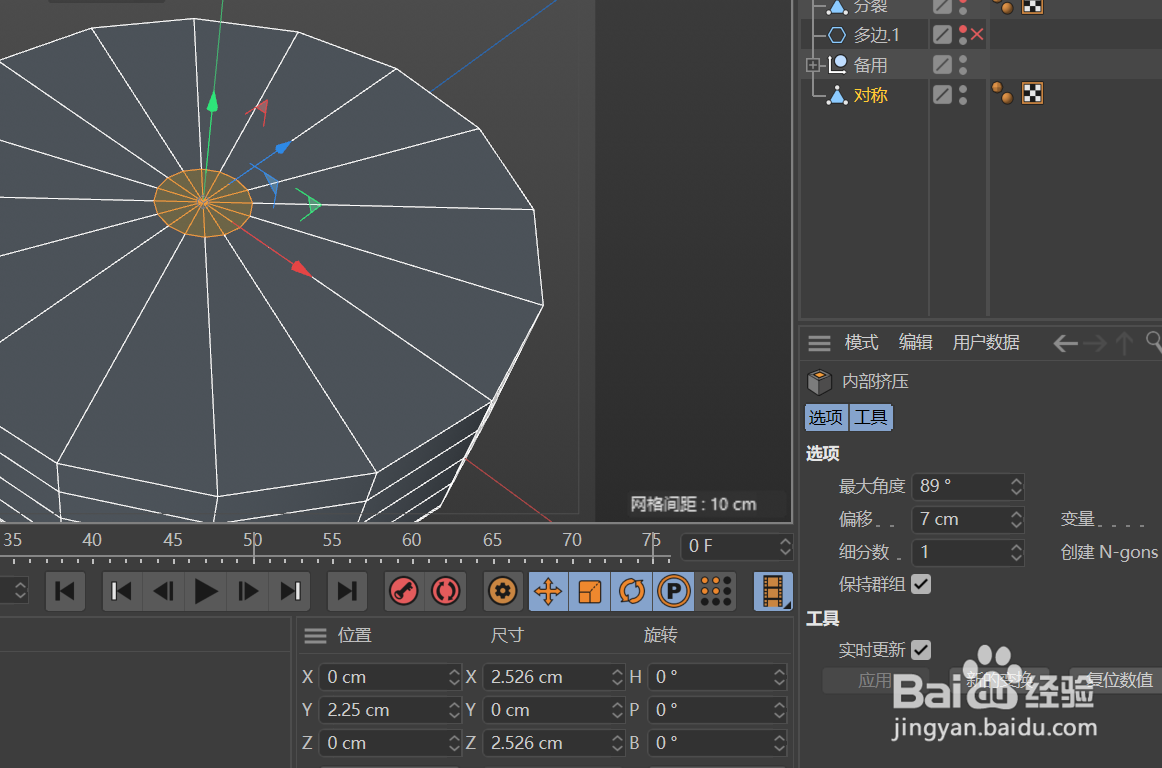

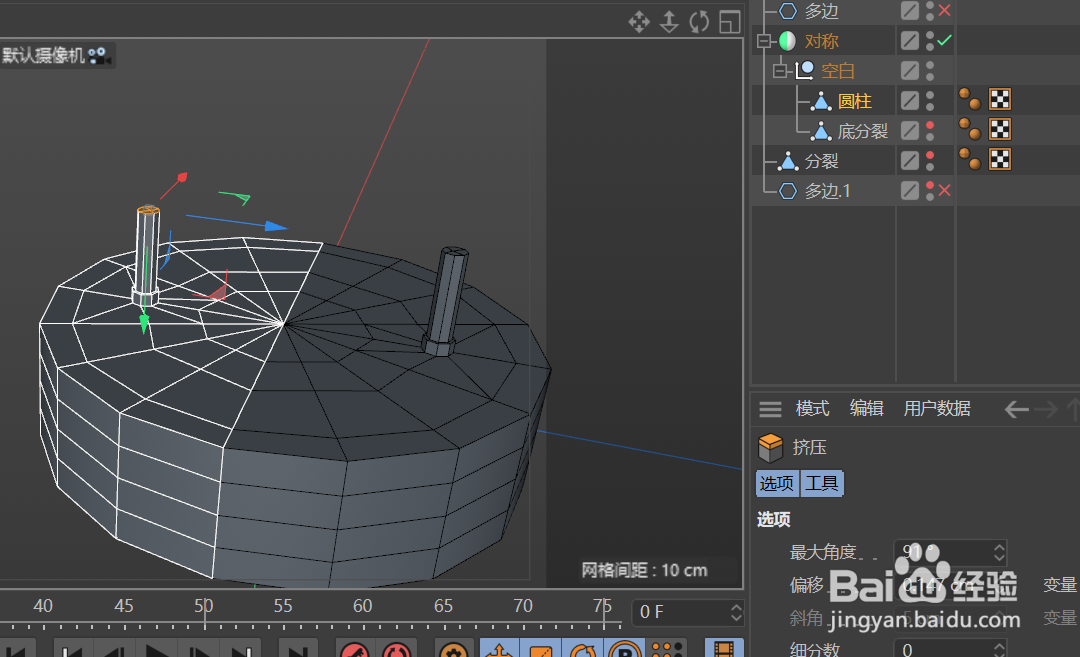

5/8对构成的圆形进行内部挤压，向上挤压得到蜂鸣器的引脚；这里可以删除一半模型进行对称建模，也可以直接进行二次引脚的创建。如图所示。

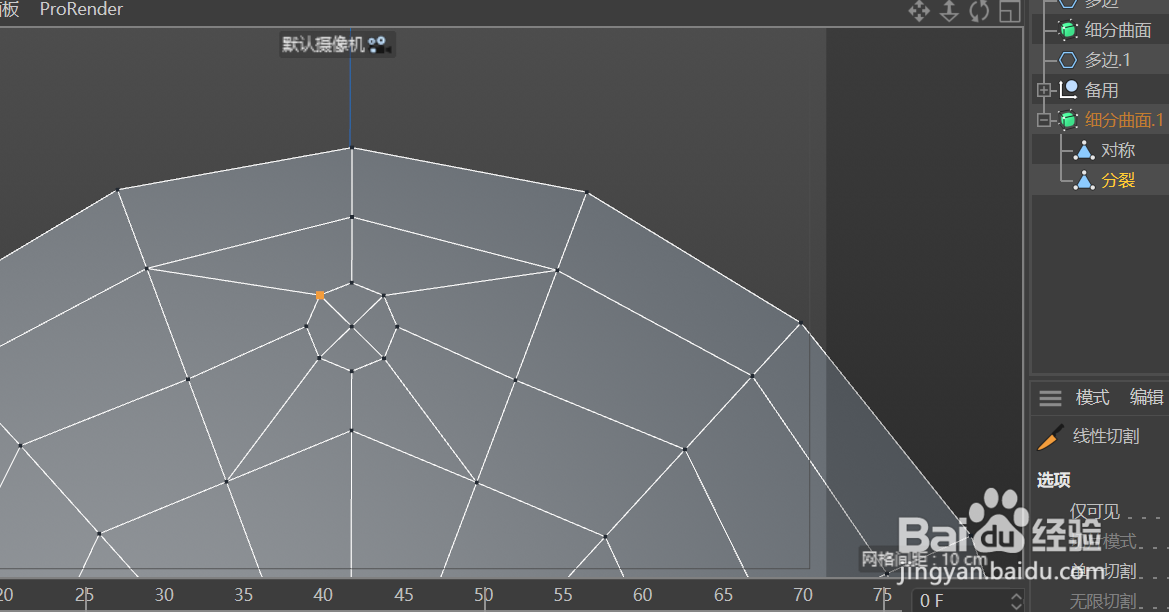

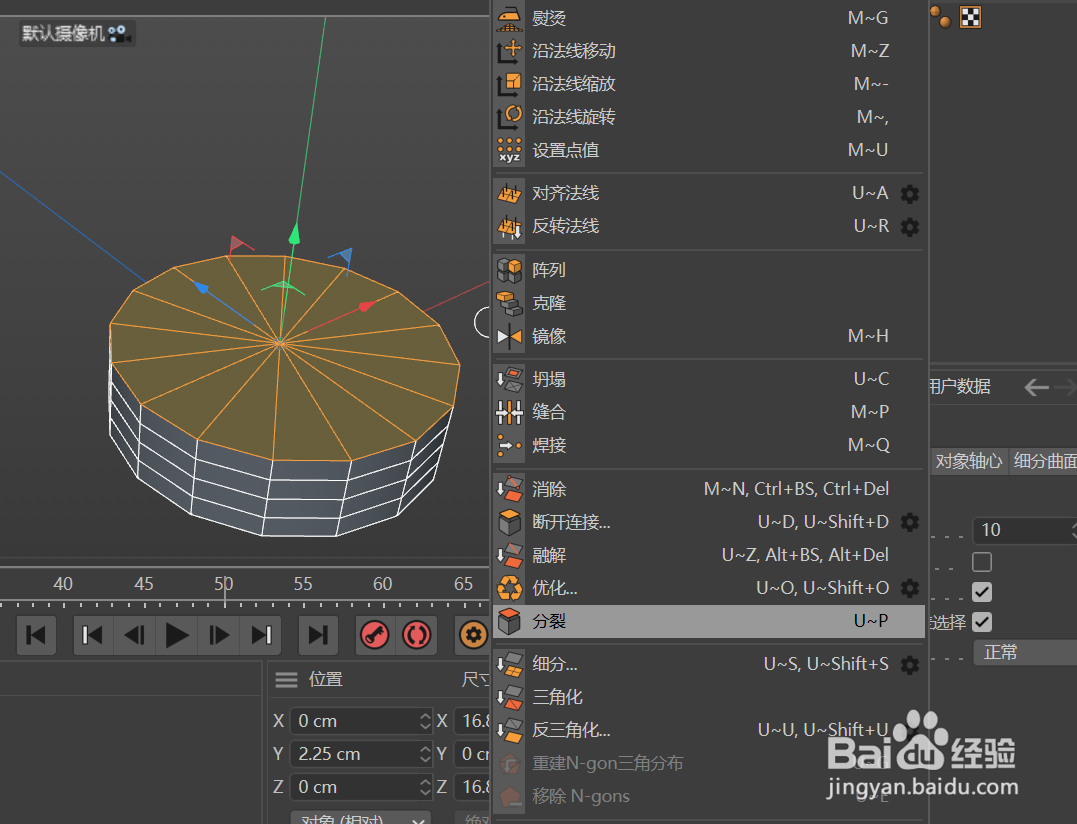

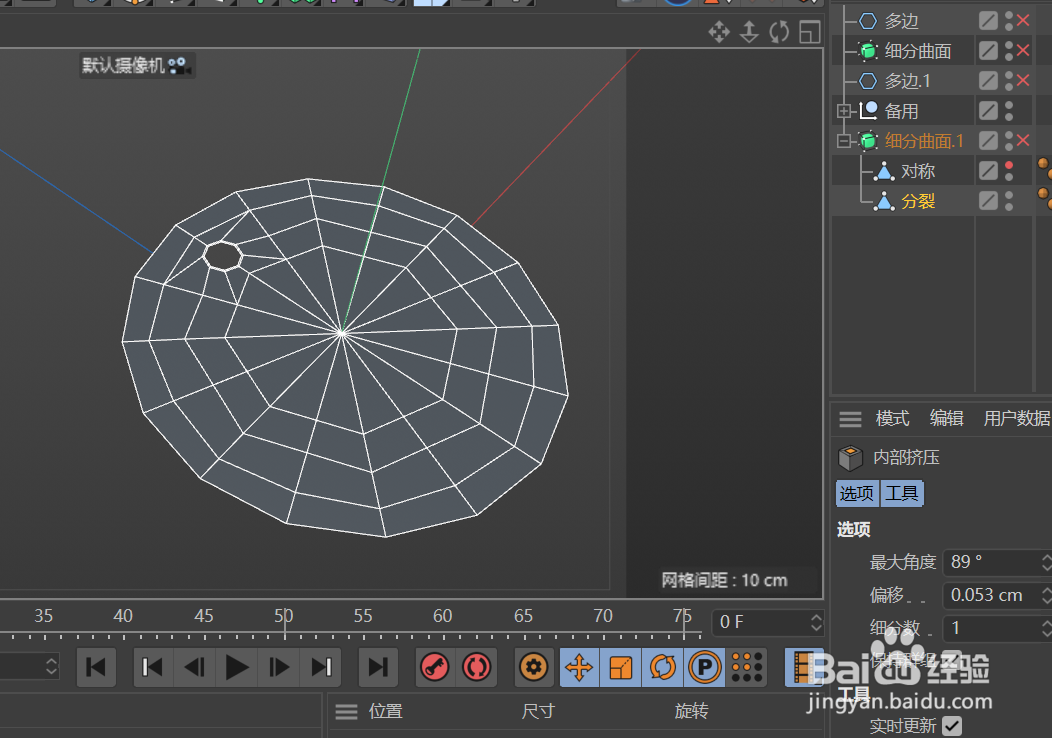

6/8蜂鸣器底部创建完成，下面进行顶部的细节创建。选中顶部面片进行分裂。对分裂出来的面片，用三、四、五的步骤在面片上开出距离中心为5的圆孔。如图所示。
7/8对分裂出来的面片中心处用滑动复制工具，调整出中心开孔的造型。对整个面片进行不封顶挤压。距离为0.1CM。得到蜂鸣器端面上的薄贴片。

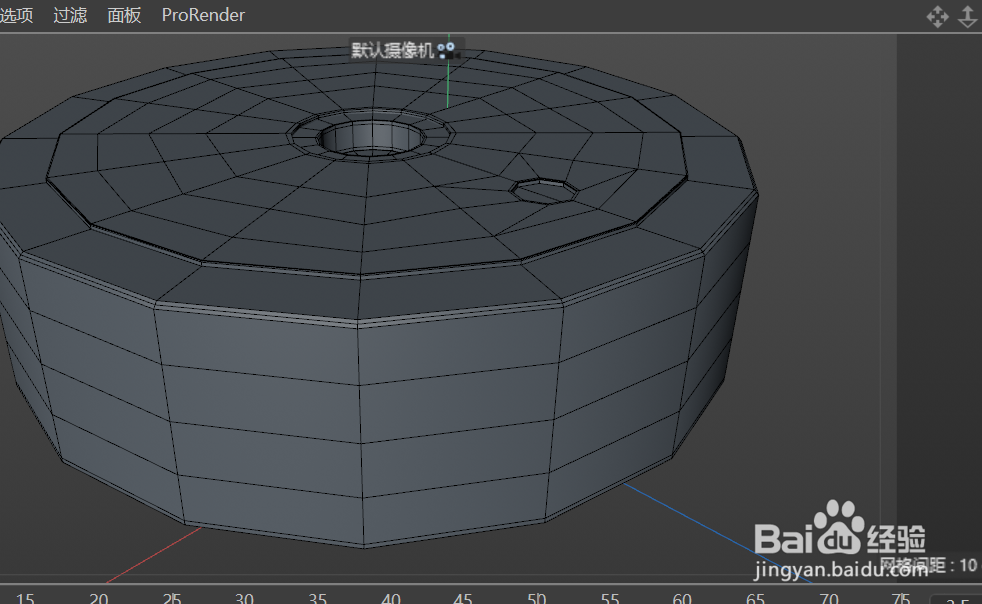

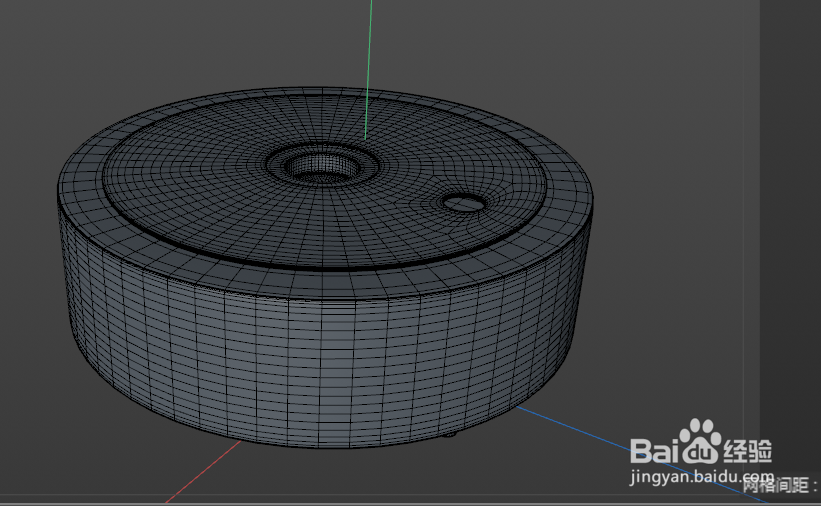

8/8模型端面的中心处创建一个开孔造型，方法同上；对模型整体的轮廓边倒实体角，添加一个细分曲面。得到所要的模型；如图所示。
电子元件蜂鸣器创建完成。
