Cadence入门11:布局布线

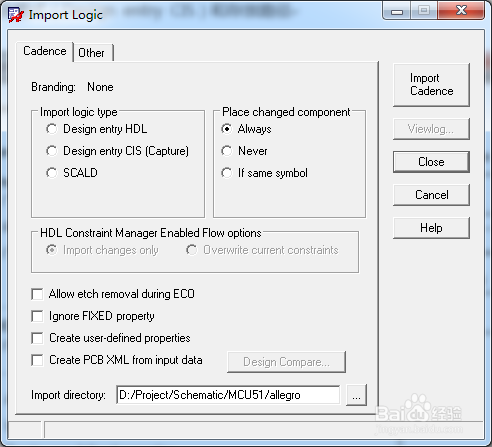

来源:网络收集 点击: 时间:2024-03-28导入网表:File-Import-Logic…
选择网表格式(Design entry CIS)和存放路径
可能会出现错误:Symbol CAP0805 for device CAP NP_CAP0805_0.1UF not found in PSMPATH or must be dbdoctored.
解决方法:正确添加Pad和PcbLib 路径(参考Flash制作)

手动放置元件:Place-manually

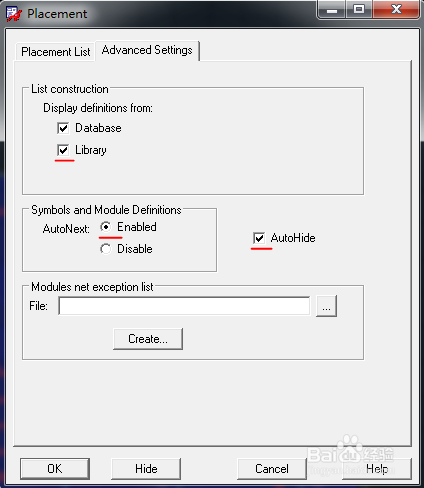

Advanced Settings选项
勾选Library用于调用封装库;AutoNext自动放置下一个器件;AutoHide放置器件时自动隐藏此对话框

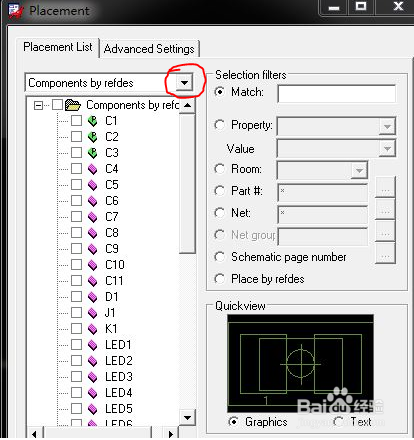

Placement List选项
鼠标选中器件,器件悬浮,移动鼠标选择放置位置,鼠标左键放置器件;可多选,点击鼠标按顺序依次放置
图中C1~C3表示已经放置
注:一次性放置全部器件:place-Quickplace 默认设置,点击下方place

原理图交互摆放

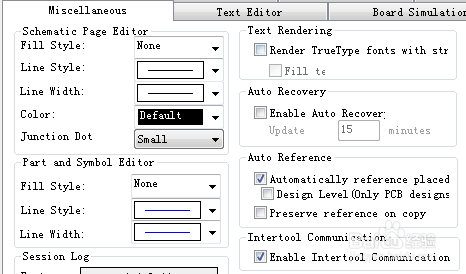

原理图界面设置:Options-Preferences-Miscellaneous
Intertool Communication选项打勾
PCB界面:Place-manually…
此时在原理图中选中元件,对应的PCB器件处于悬浮可摆放状态,可多选,点击鼠标按顺序依次放置

基本操作
a、器件旋转
器件处于悬浮可摆放状态时,鼠标右键选择Rotate 可旋转器件;Options中Angle中设置旋转角度
b、镜像放置
器件处于悬浮可摆放状态时,鼠标右键选择Mirror; Edit-Mirror 点击器件可镜像已摆放器件
c、移动 Shift+F6
点击Move后,选择器件(可多选)进行移动(点击焊盘);Find选项选择移动类型
d、删除 Ctrl+D
点击Delete后,选择器件进行删除
e、对齐
右键application mode,点击placement edit,框选需要对齐的器件,右键基准器件,选择align components
f、层切换
小键盘 – 或者 +
g、更改器件编号大小尺寸
Edit-change (find 勾选text,option 设置大小),然后鼠标左键框选更改区域
h、添加文本
Add-text (注意class和subclass 选择)

布线

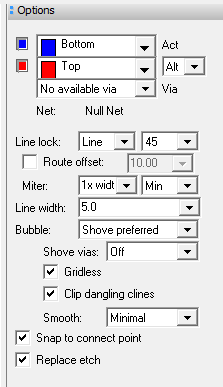

手动布线:Route-Connect 鼠标点击焊盘进行电气连接,选择控制面板options

Act:当前布线层
Line lock: 可选line和Arc,走线角度
Line width:线宽

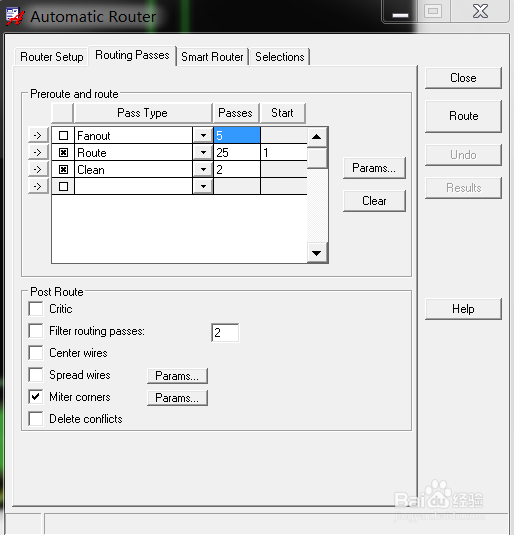

自动布线:Route-PCB Router-Router Automatic
Routing Passes中Miter corners打钩设置走线倒角,否则走线是直角

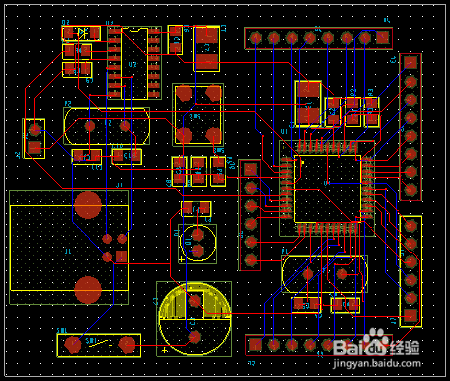

最终效果
