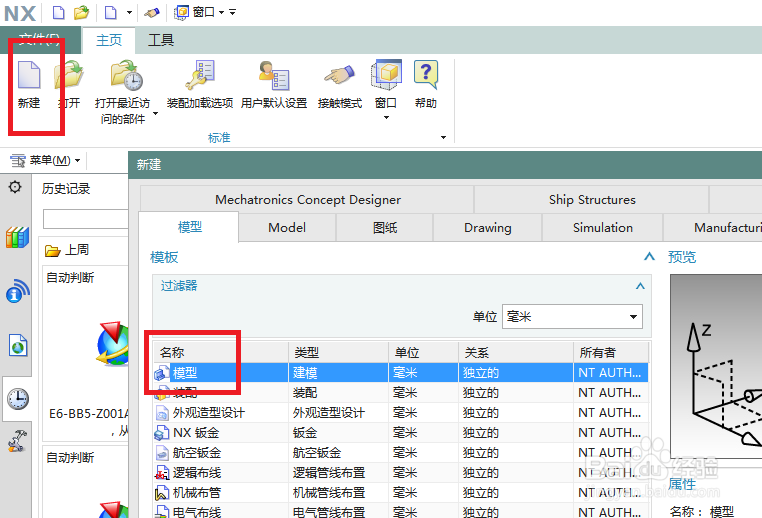

如下图所示，

打开UG10.0软件，

执行【新建——模型——确定】三步骤，

新建一个空白的模型文件。

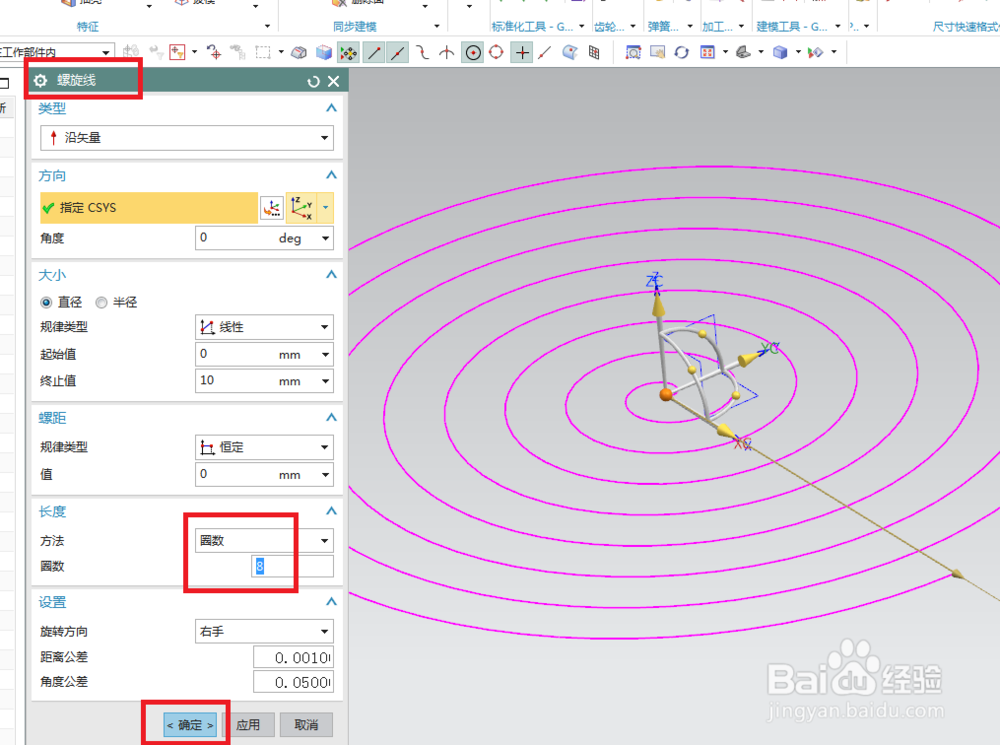

如下图所示，

首先执行【菜单——插入——曲线——螺旋线】，激活螺旋线命令，

然后在螺旋线对话框中设置具体参数，

大小：直径，规律类型为线性，起始值0，终止值10，

螺距：规律类型为恒定，值为0，

长度：方法为圈数，圈数为8，

然后就可以看到螺旋线变成了涡状线，

然后点击确定，完成“涡状线”的创建。

如下图所示，

首先点击工具栏中的草图图标，激活草图命令，

然后点击基准坐标系中的YZ平面，

然后就在创建草图对话框中点击确定，

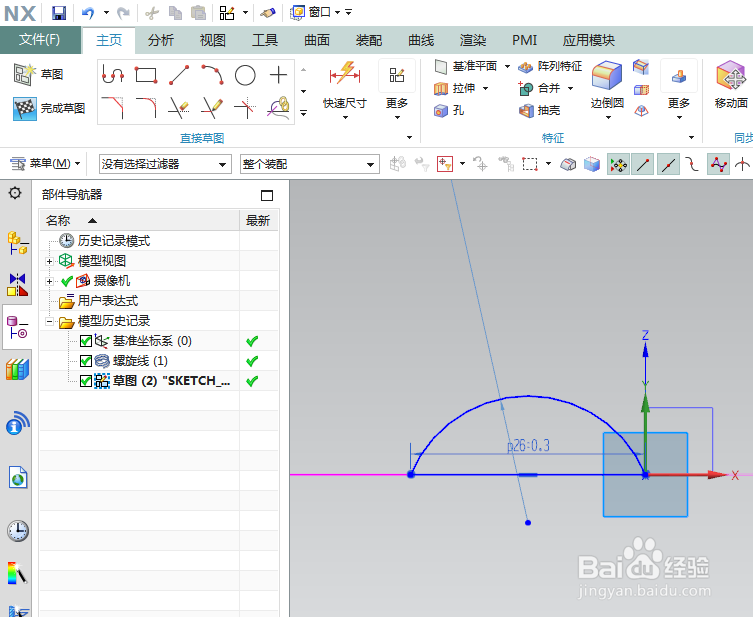

然后就如下图进入到草图工作环境，

然后在默认的轮廓命令状态下画一条水平直线段，

然后激活圆弧命令，以水平直线段的两端点为圆弧的端点画一个目测合适的圆弧线段，

然后点击完成草图，退出草图，

然后看着草图中的轮廓与涡状线的距离、状态，

然后双击草图，回来修改草图的具体尺寸，

直到看着合适为止。

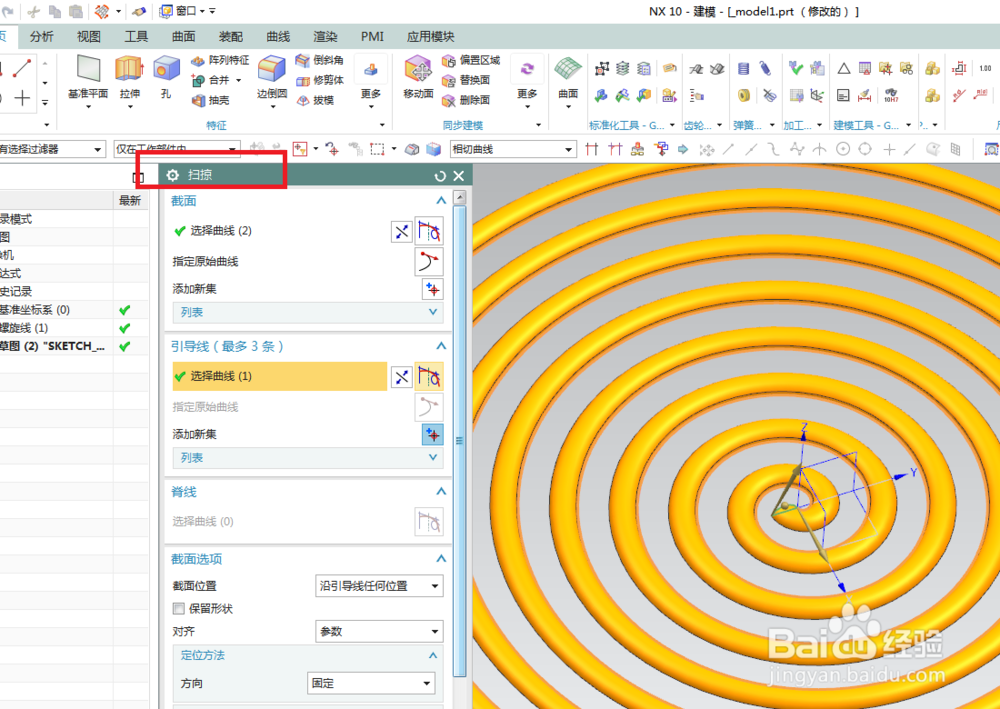

如下图所示，

执行【菜单——插入——扫掠——扫掠】，激活“扫掠”命令。

截面一栏选择刚刚画的草图，

引导线选择涡状线，

看着预览效果，

点击确定。

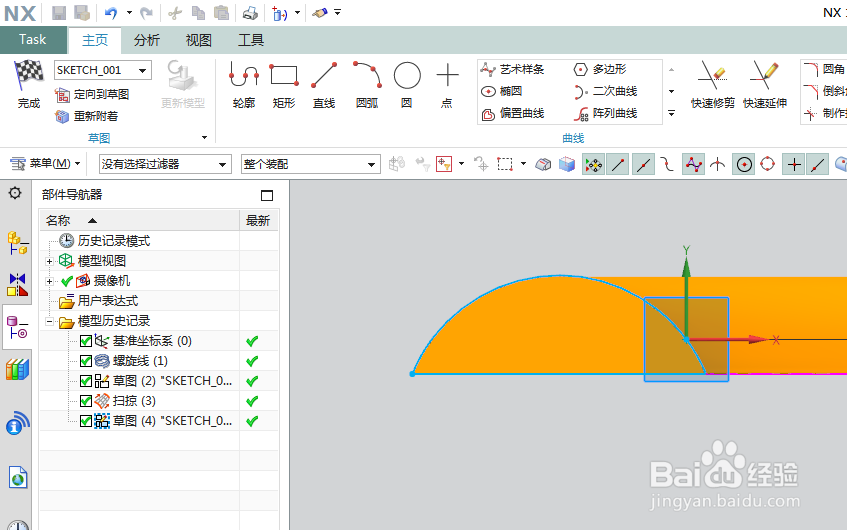

如下图所示，

又一次执行【拉伸——实体平面】，

然后就直接进入到草图环境，

然后激活“投影曲线”命令，

将实体的这个圆弧和直线生成就可以点击“完成草图”退出草图环境了。

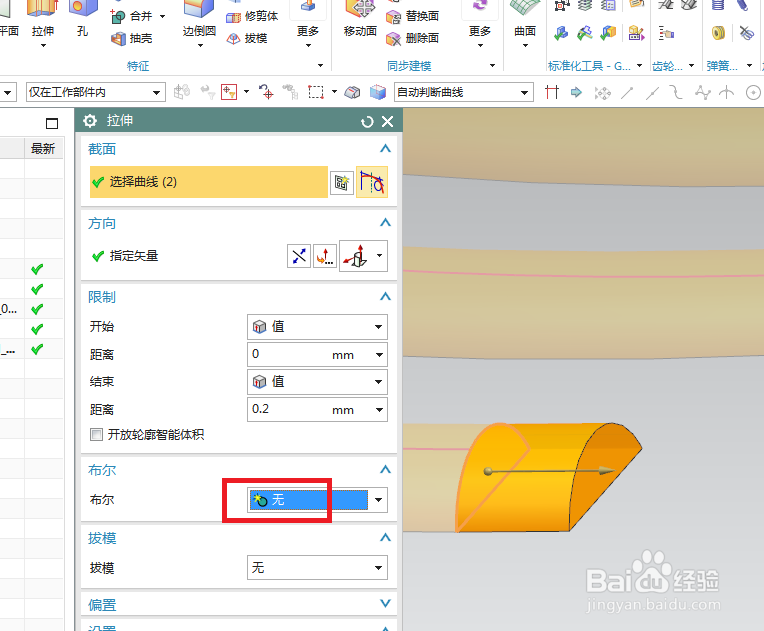

如下图所示，

回到拉伸对话框，

设置布尔无，

然后看着预览效果设置拉伸的高度，也就是这里的限制，

最后点击确定，完成模型的创建，后面就是上色的事情了。

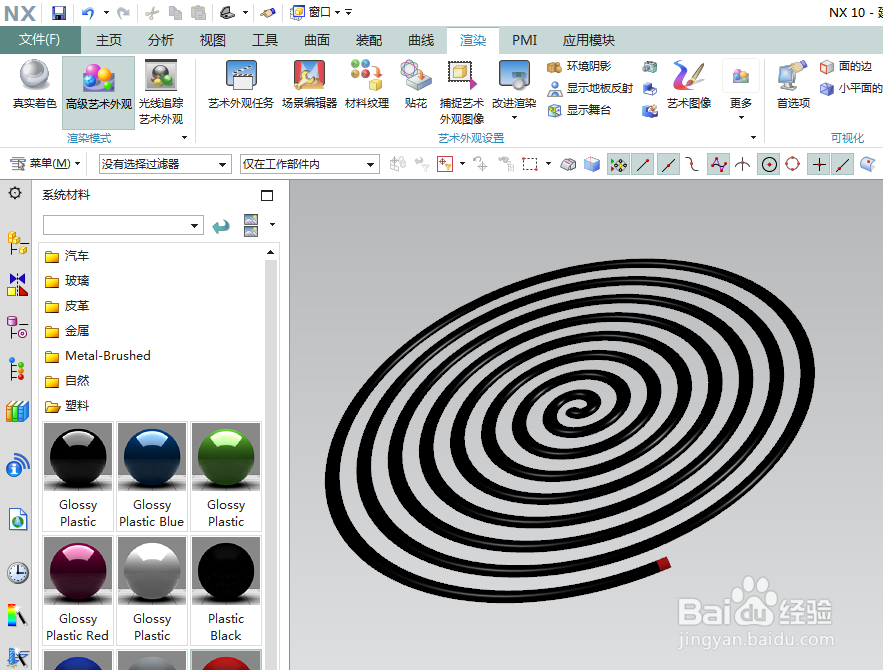

如下图所示，

1、将基准坐标系隐藏掉，

2、将显示设置为“着色”，

3、高级艺术外观，

4、选择黑色和红色两种效果，分别指定给扫掠特征和拉伸特征。

按照这个步骤完成上色操作，

一个简单的似模似样的点燃的蚊香模型就建模完成了。
