订阅Altium Designer winter 09如何封装按键
来源：网络收集 点击： 时间：2024-03-29【导读】：
Altium Designer winter 09如何封装按键方法/步骤1/6分步阅读
2/6
3/6
5/6
6/6
altium封装

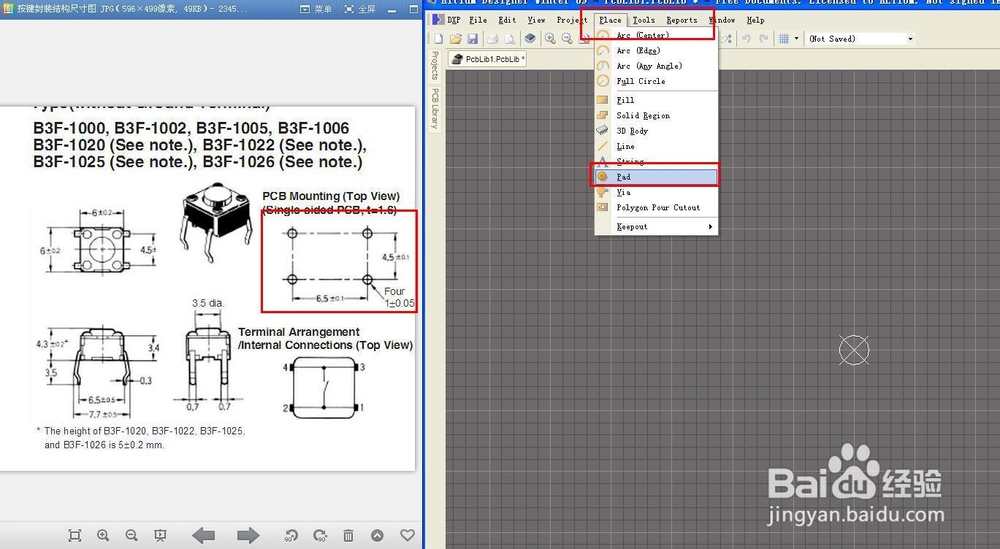

第一步：确认自己后续PCB要使用的按键的规格，以下图为例来说明如何封装
2/6第二步：打开软件，新建一个PCBlib
3/6第三步：新建pcblib后，需要明白按键的规格书上的标注的说明具体是什么意思，然后根据规格书具体来封装，pcblib里面的英制和公制的切换快捷键是Q
这份规格书的尺寸标注用的是公制mm

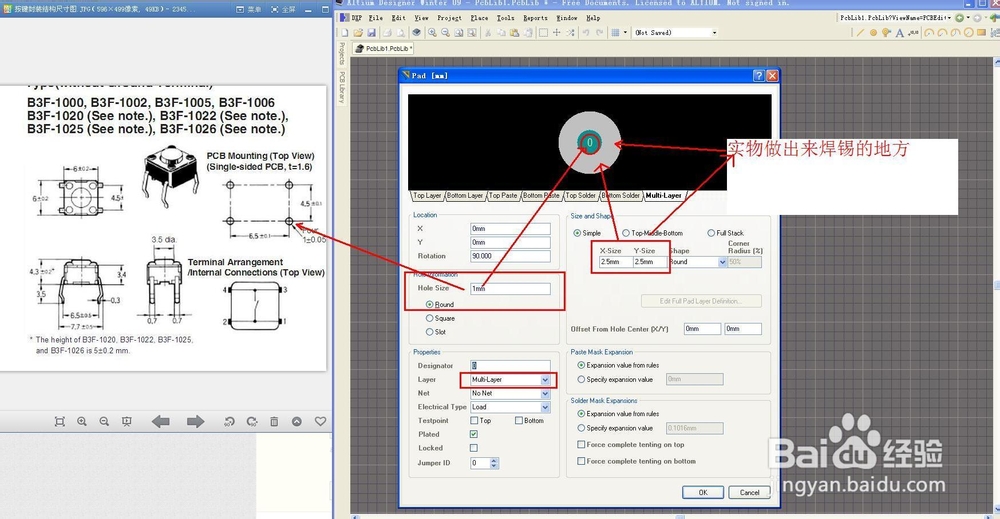

4/6第四步 ：先放置焊盘，首先添加4个焊盘

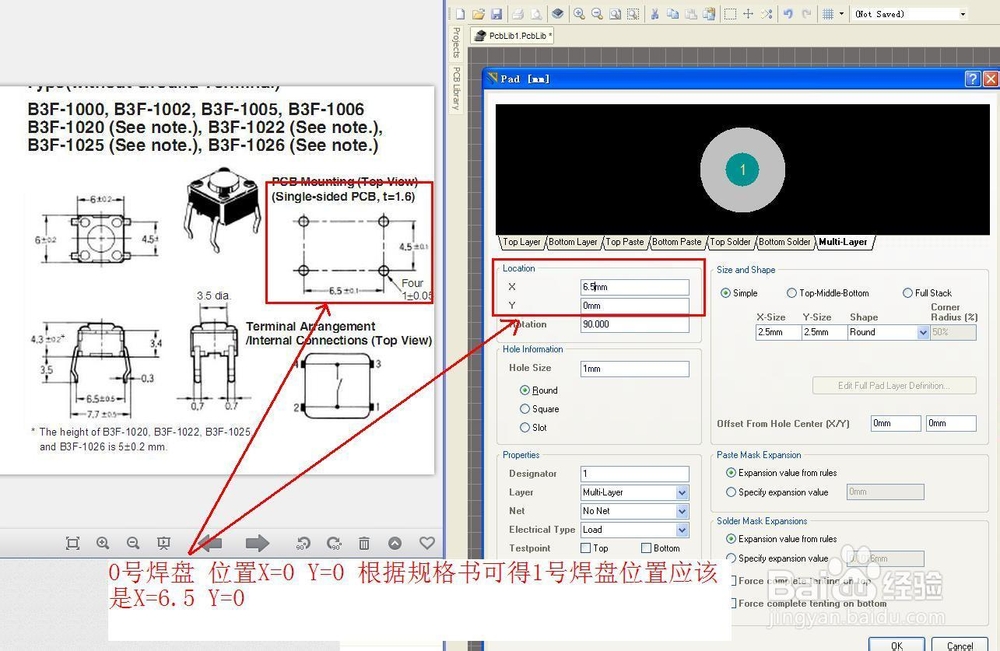

5/6第五步：根据规格书来调整具体焊盘的位置 0号焊盘 位置X=0 Y=0 根据规格书可得1号焊盘位置应该是X=6.5 Y=0

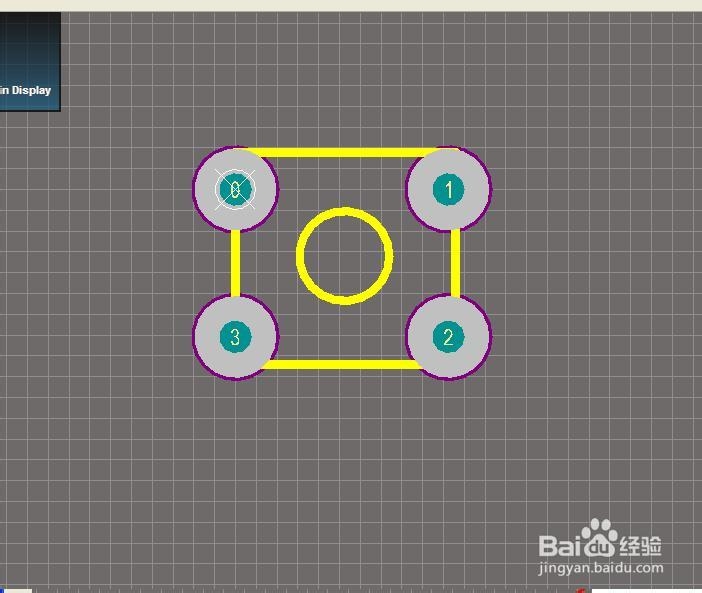

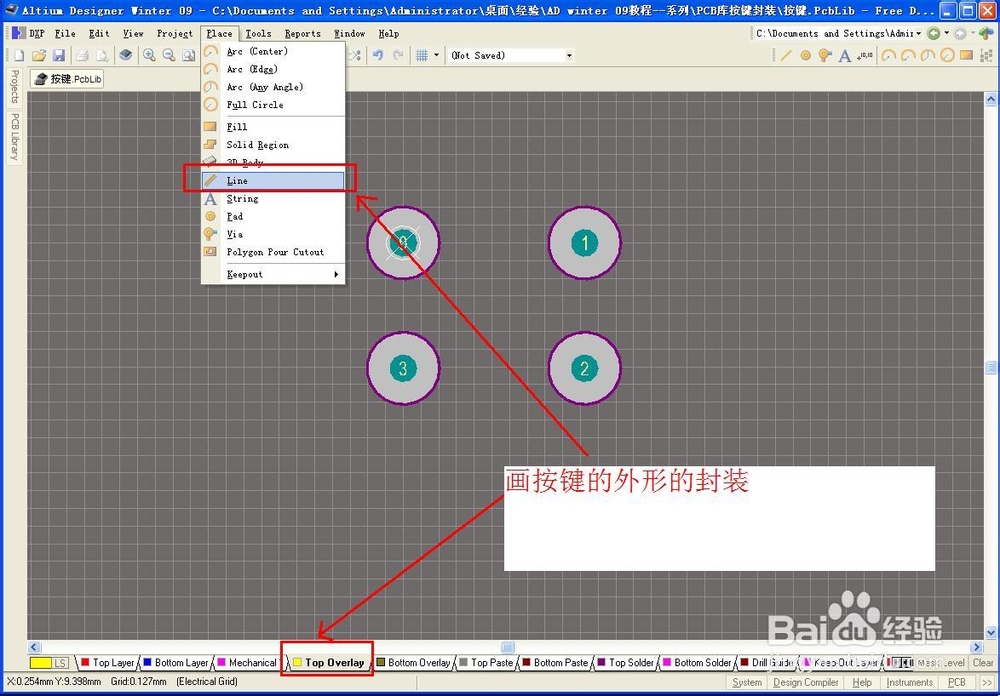

6/6第六步： 根据规格书来绘制外形，丝印层选择Top Overlayer,画好后保存即可！
