建模过程中，肯定会有在板上建孔的时候，Tribon软件自带的建孔方法步骤，给新手一个参考帮助工具/原料moreTribon软件方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

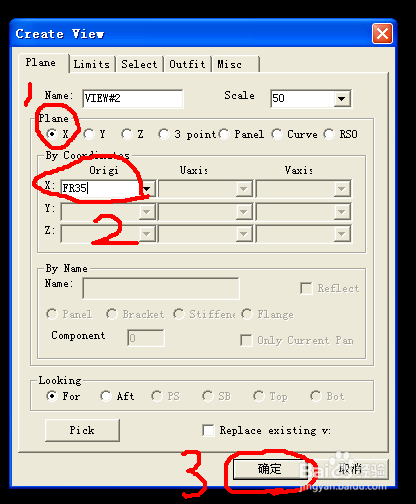

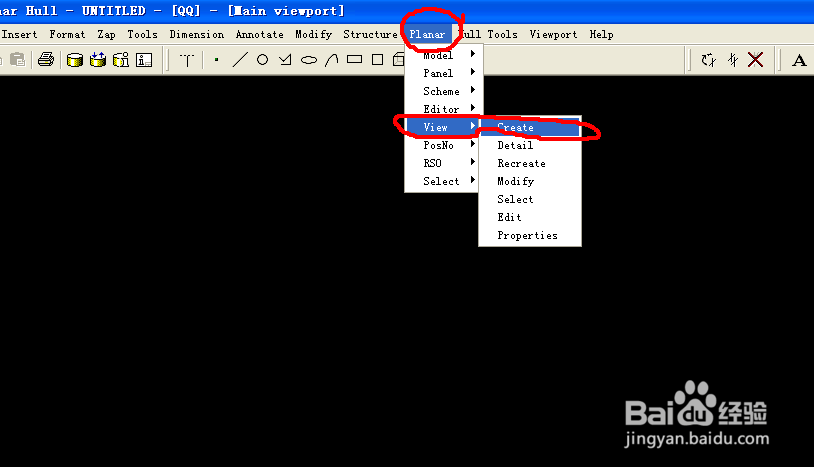

第一步，打开Tribon软件，选择Planar-View-Create选项，点开。弹出剖面对话框，例子中，输入X剖面，FR35位置，确定

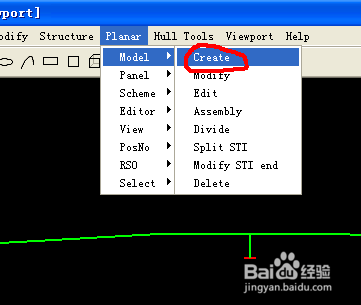

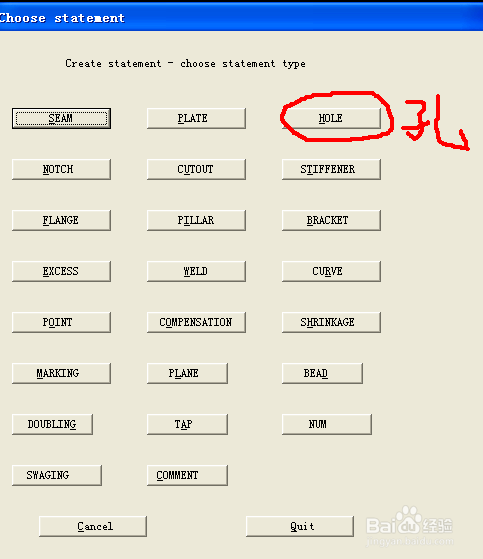

2/5第二步，选择Planar-Model-Create选项,点击确定，点击屏幕的需要建孔的板，回车，弹出选择模板对话框，选择孔选项

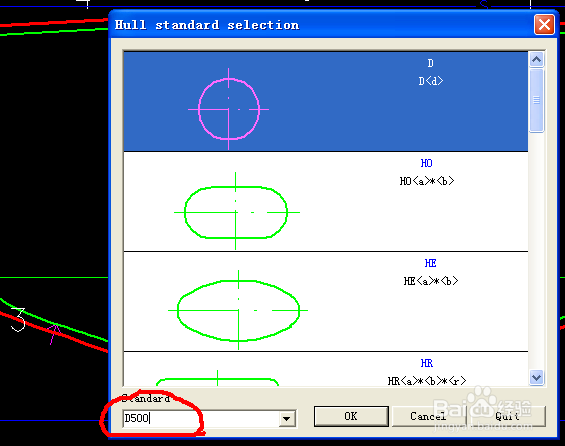

3/5第三步，选择孔型式，输入孔的具体尺寸大小，点击OK

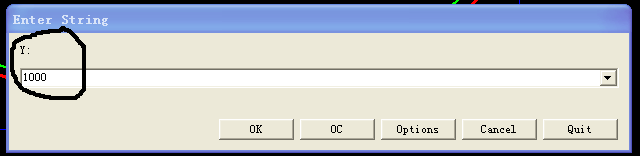

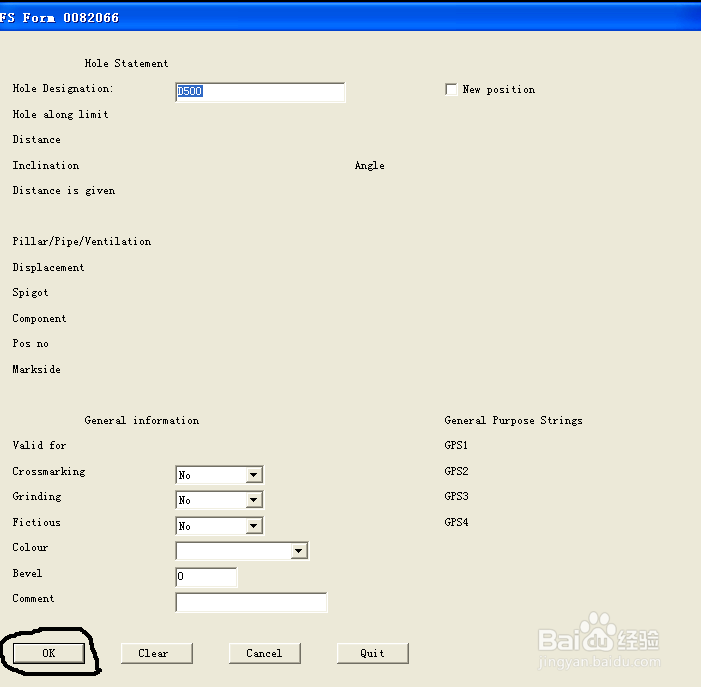

4/5第四步，在Enter String中输入Y轴位置，Z轴高度值，点击OC按钮，弹出孔最终对话框，点击Ok

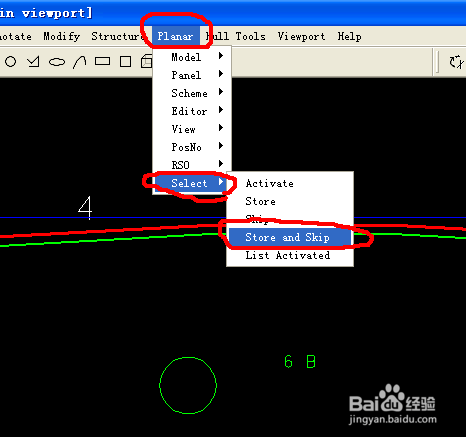

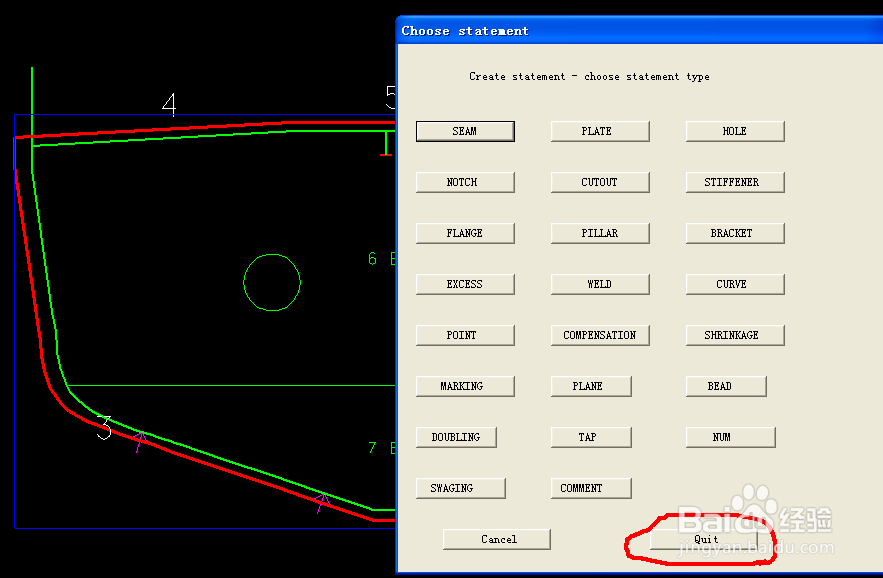

5/5第五步，弹出choose statement对话框，选择Quit退出，选择Planar-Select-Store and Skip保存模型，完成孔的建模工作。
注意事项孔的位置一定要输入准确
