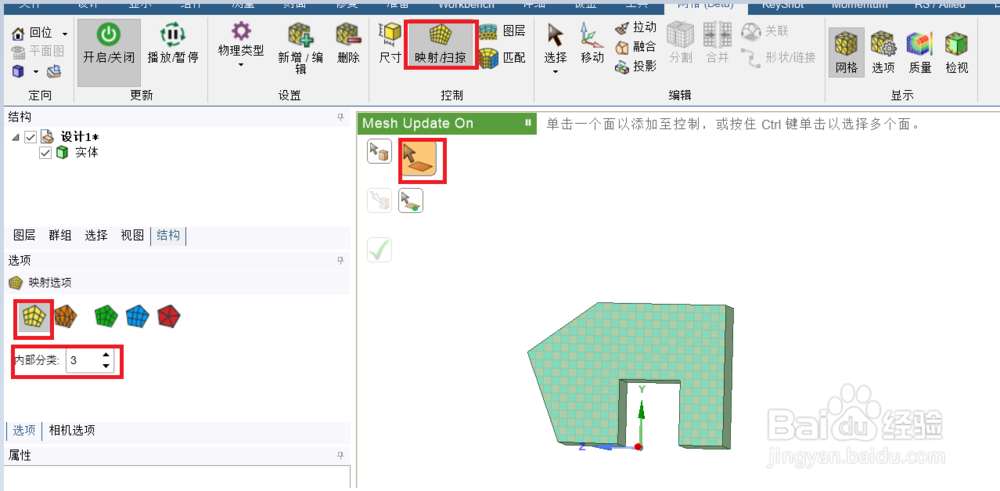

先点击“映射”，点击“面”，选择“面射四边形”，内部分类选择：3；

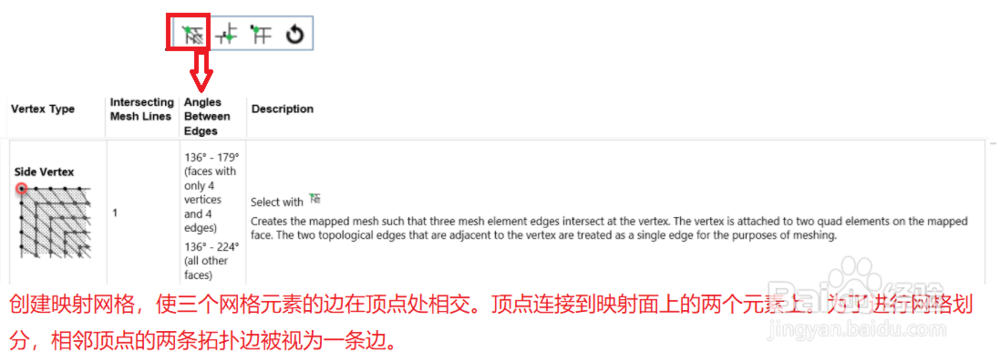

一般表面为三角形、四边形或者环形可以自动识别，但是多边形，需要理解顶点的实际意义；spaceclaim中的面映射的顶点有3中，第一种为S顶点：创建映射网格，使三个网格元素的边在顶点处相交。顶点连接到映射面上的两个四元元素上。为了进行网格划分，相邻顶点的两条拓扑边被视为一条边；

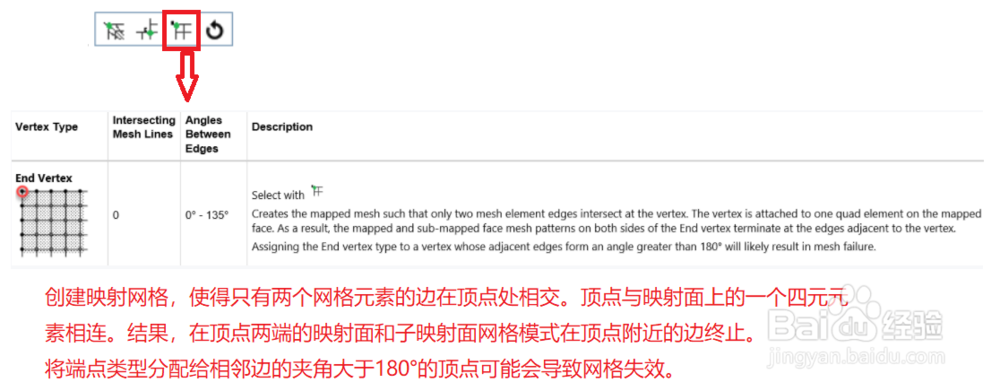

第二种为E顶点：创建映射网格，使得只有两个网格元素的边在顶点处相交。顶点与映射面上的一个四元元素相连。结果，在顶点两端的映射面和子映射面网格模式在顶点附近的边终止。将端点类型分配给相邻边的夹角大于180°的顶点可能会导致网格失效；

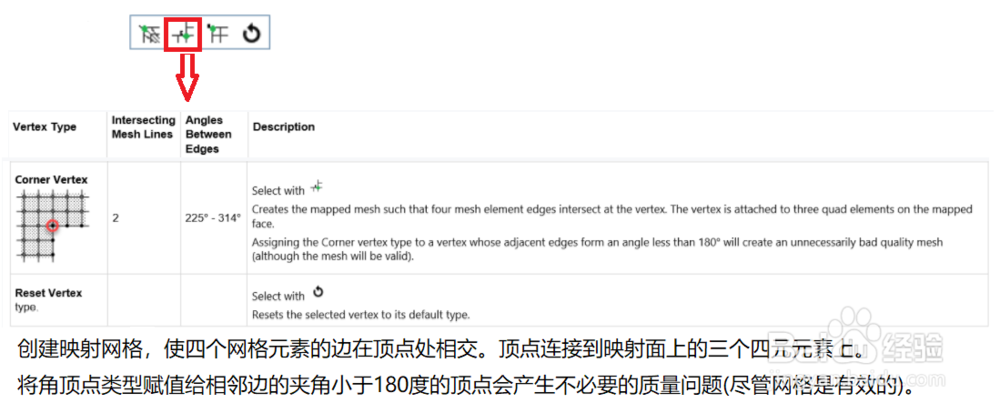

第三种为C顶点：创建映射网格，使四个网格元素的边在顶点处相交。顶点连接到映射面上的三个四元元素上。

将角顶点类型赋值给相邻边的夹角小于180度的顶点会产生不必要的质量问题(尽管网格是有效的)；

如果选择类似于“撤回”的命令，为系统默认的三个点中选择其中一点；

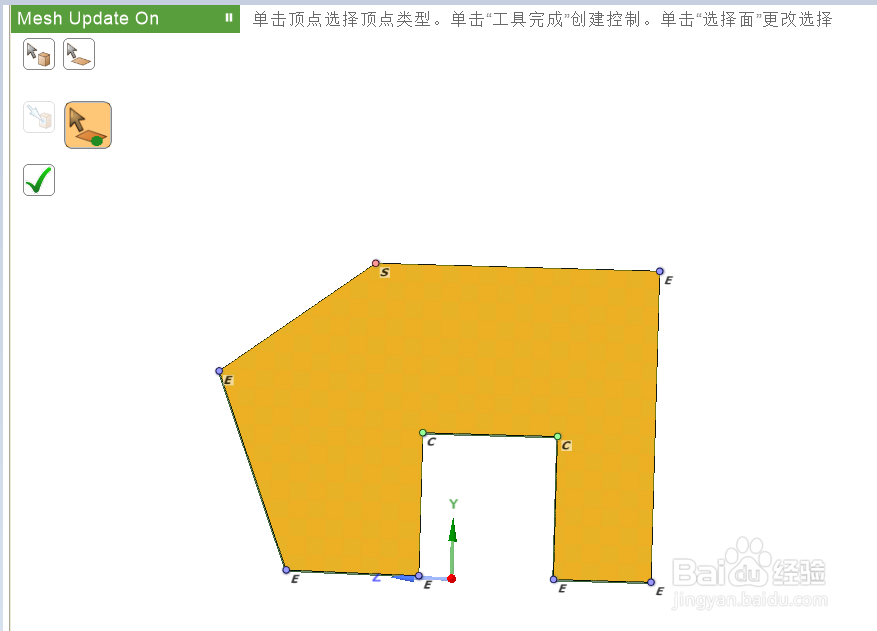

根据各个顶点的含义，现在对模型的顶点进行设置。

一个顶点可以是端点、边或角，其基础是与顶点相交的面网格线的数量，以及与顶点相邻的边之间的夹角。 顶点类型是特定于所设置的面。一个顶点只能有一个面的单一顶点类型。如果一个顶点与多个面关联，则它可以为每个面拥有不同的类型。例如，只要为两个面定义了两个独立的映射网格控件，一个顶点可以有一个相对于一个面的边类型和一个相对于另一个面的结束类型。 下表描述了不同的顶点类型以及它们如何影响映射网格。
