抽取曲线比较简单易用，有点所见即所得的意思，下面我们介绍一下它的用法工具/原料more电脑UG软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

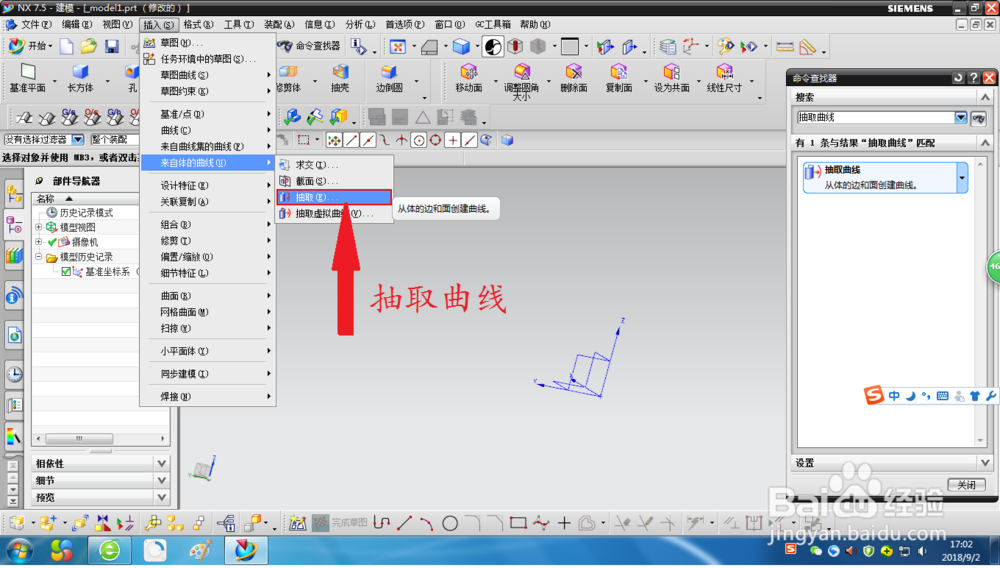

抽取曲线的定义是：从体的边或面创建实体，在软件中的位置如图

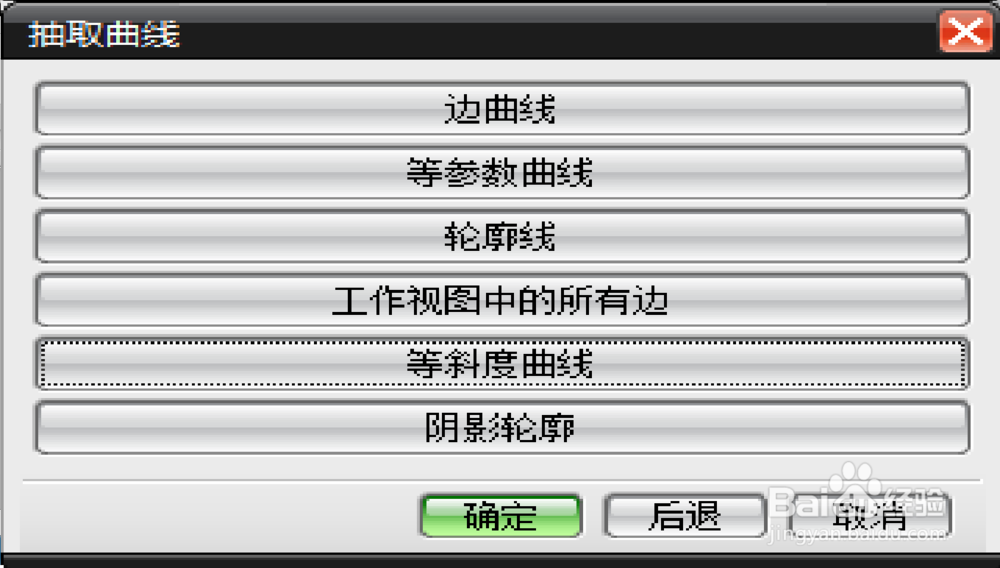

2/6打开抽取曲线命令，得到如图所示六种方式，我们简单介绍其中几种

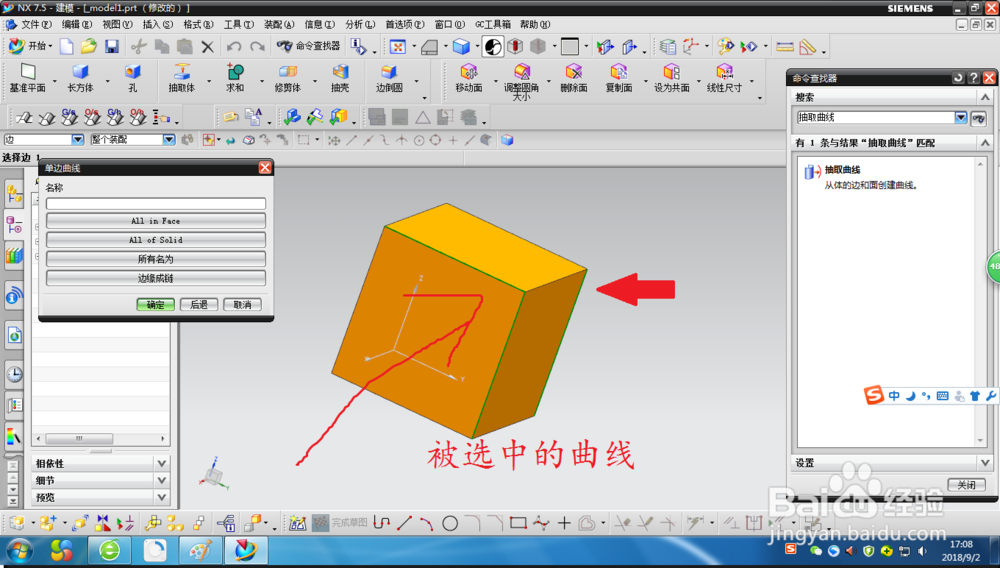

3/6最常用的是【边曲线】，选择边曲线。然后想要那条曲线，直接点击选取，最后最后点击确定即可，如图，

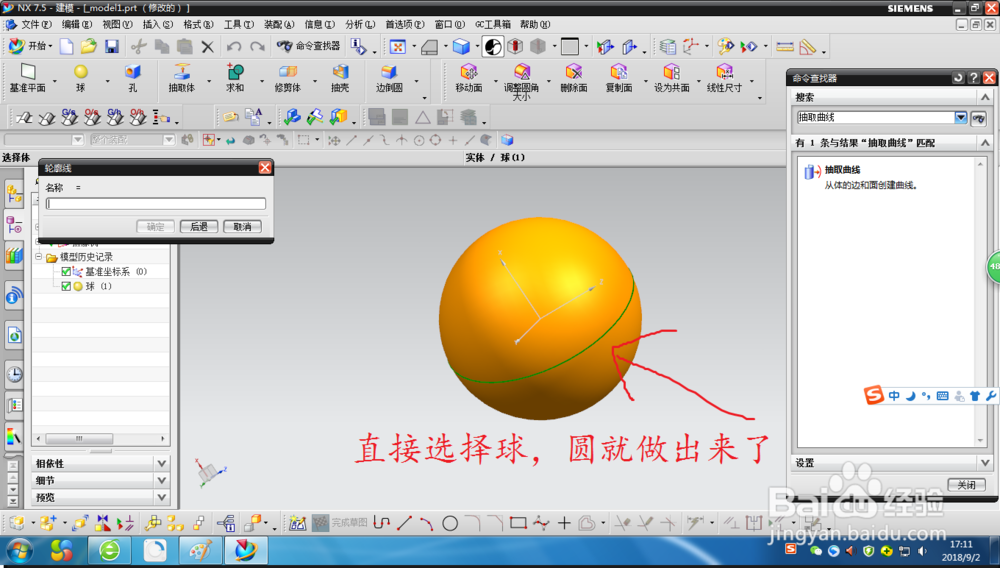

4/6然后是【轮廓线】，这个方法比较适合抽取不可见的曲线，比如球，没有可见德尔曲线可供选取，用轮廓线就可以很好的避免这个情况。

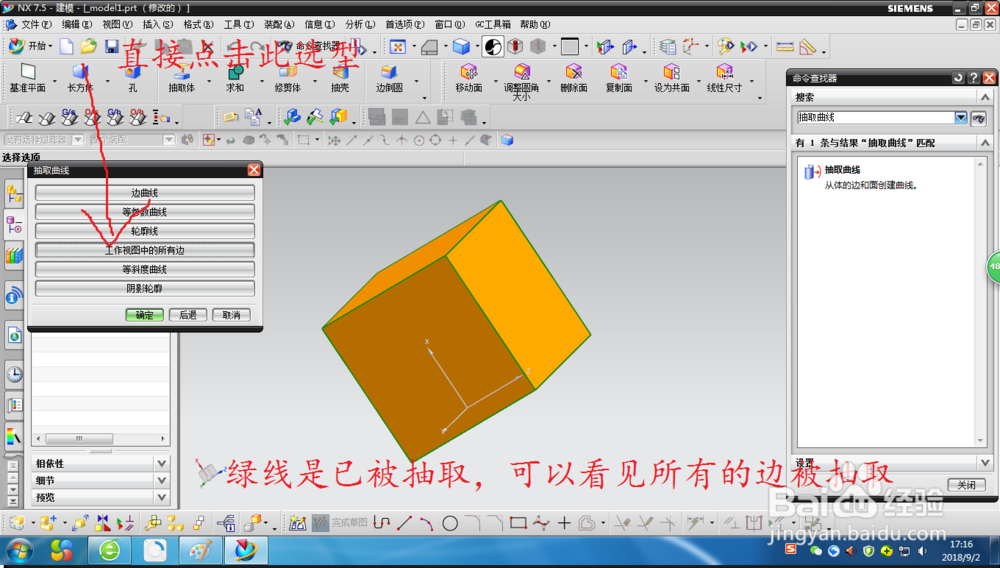

5/6在这就是【工作视图中所有的边】，比如立方体，就不用转着圈的去找边，这个命令可以直接抽取所有的边

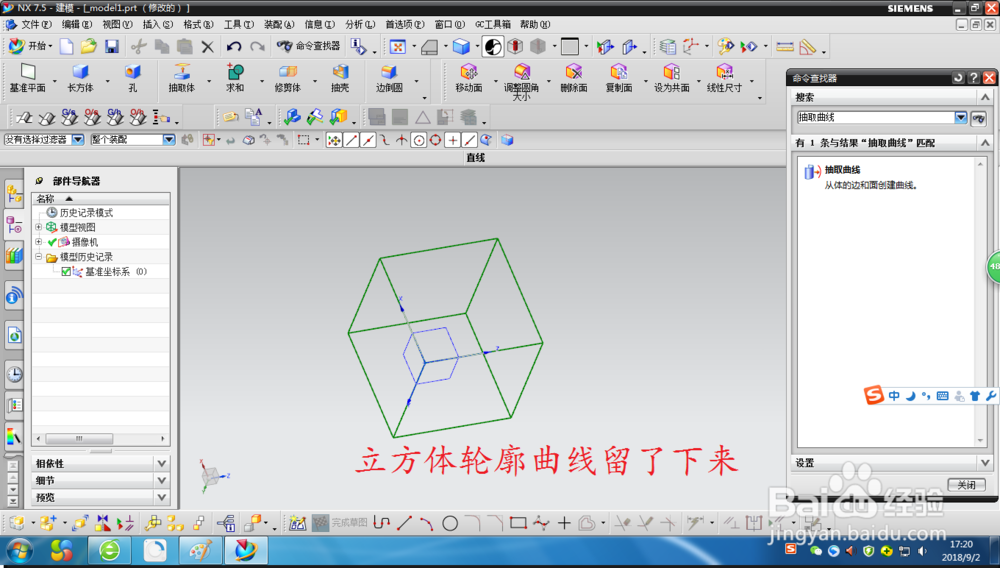

6/6注意，所有方法抽取的曲线与实体没有关联性，如图，把上一步的立方体删除，而抽取的曲线留了下来。
注意事项如果有用就点赞、投票吧，谢谢
