    AD原来图如何改变地线网络的形状

    来源:网络收集  点击:  时间:2024-03-30
    【导读】:
    对于多地系统,经常需要设置不同的地,在原理图上使用不同的形状标识不同的地可以让原理图更清晰。工具/原料moreAltium Designer 13方法/步骤1/6分步阅读

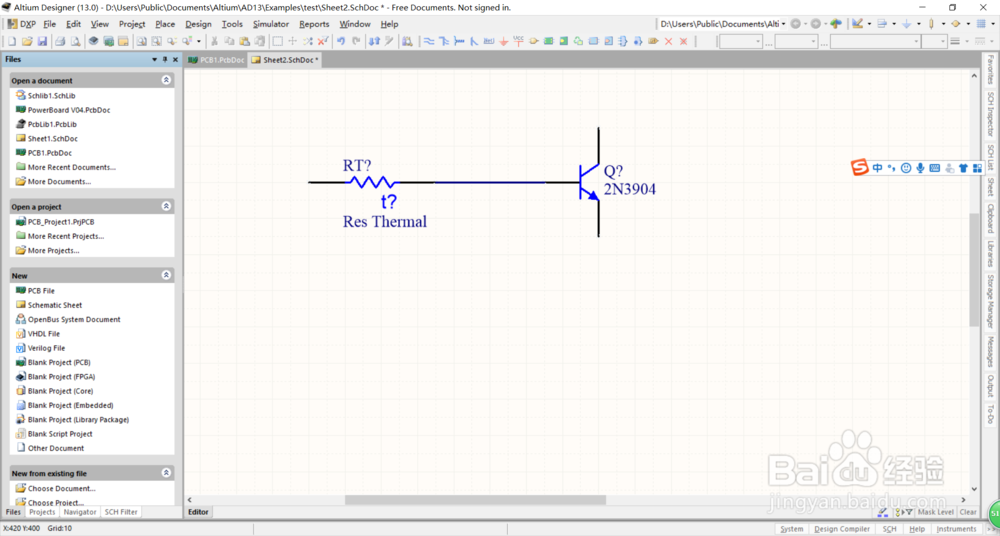

    打开一个原理图,选择工具栏的地图标。

    2/6

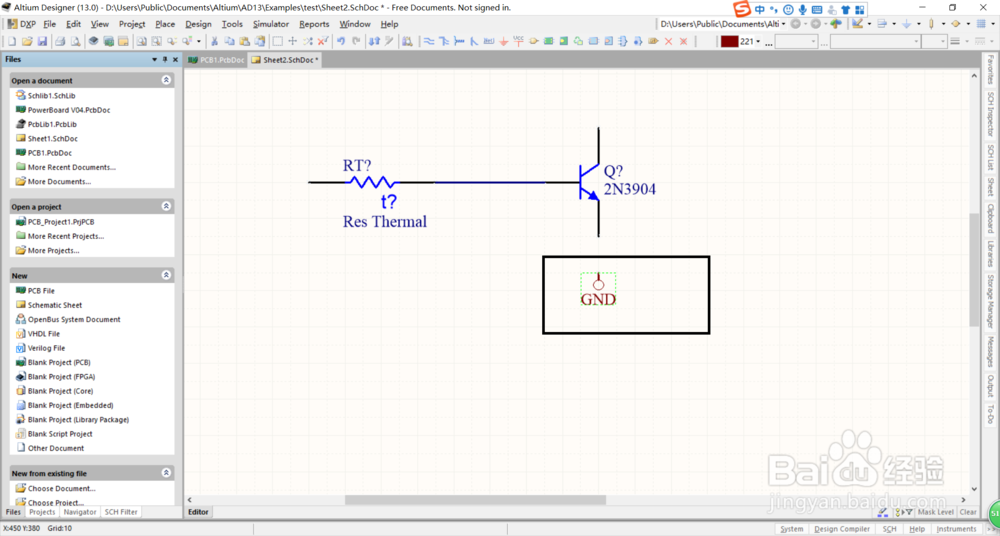

    在图中任意位置放置一个地图标,双击需要更改图标的地。

    3/6

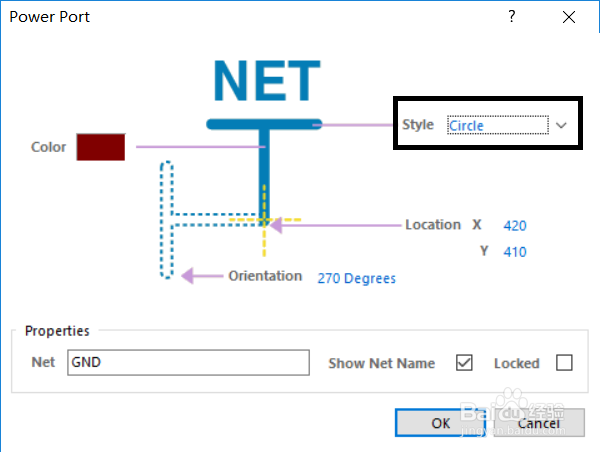

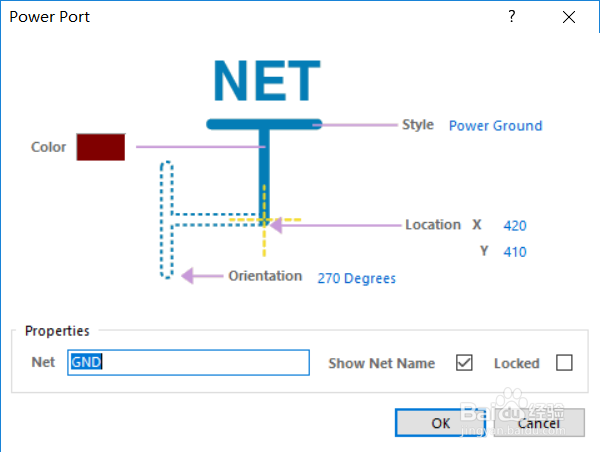

    进入“Power Port”对话框,点击“Style”右侧的文字

    4/6

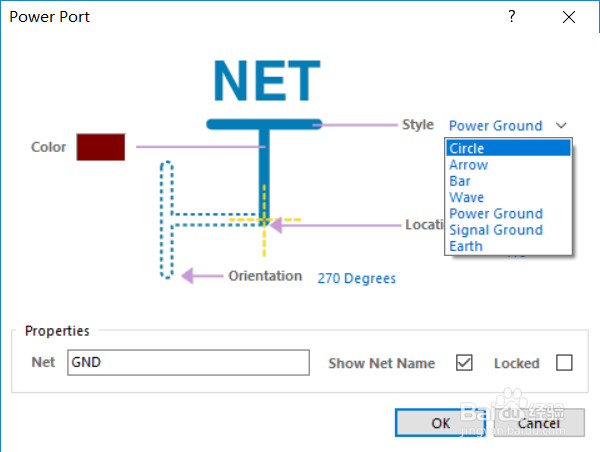

    选择一个需要的地类型。

    5/6

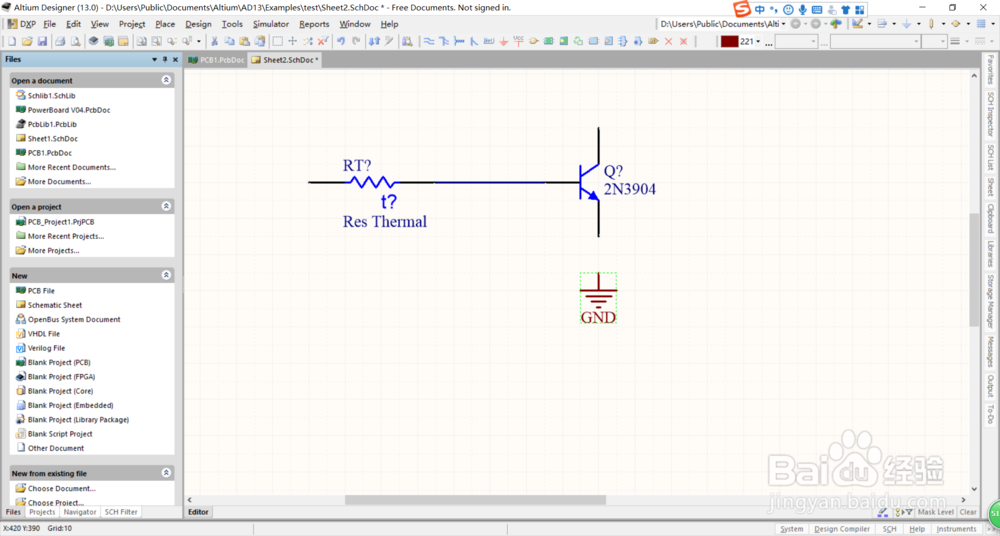

    确定选择后点击“Ok”,回到原理图可以看到地网络图标形状已经改变了。

    6/6

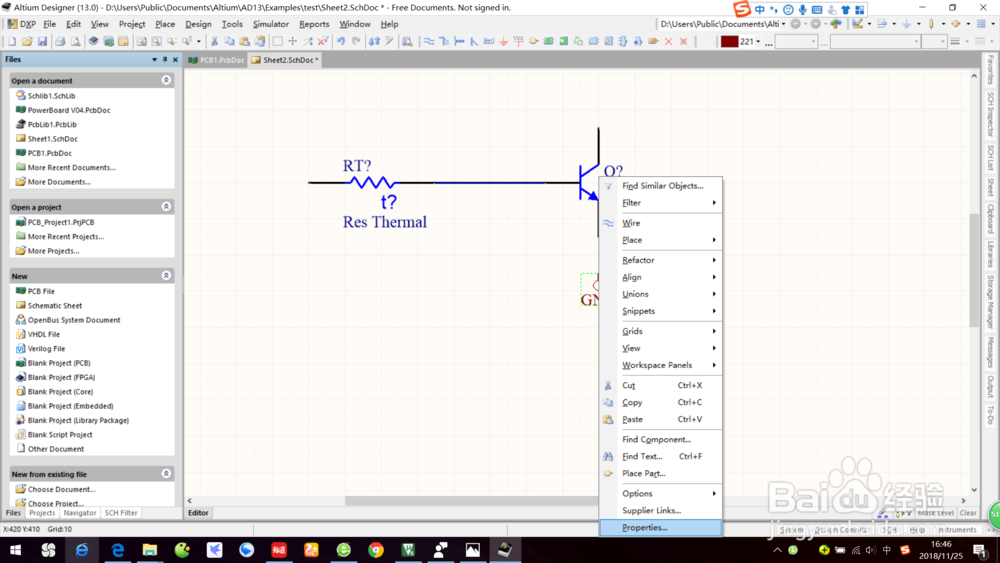

    也可以通过右击“地”图标,选择“Properties……”来配置。

    注意事项

    1、不同的地最好也使用不同的网络名称,这样更便于PCB布线区分。
