订阅Cad中如何设置块
来源：网络收集 点击： 时间：2024-03-30【导读】：
在Cad绘制图形的时候，可能会有重复使用到的元素。如果每次都是框选，然后复制粘贴的话，会相对麻烦。这个时候就可以将它们设置成块，方便管理和重复的使用。工具/原料moreAutoCad方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项
首先，打开Cad文件，在这里面有如图所示的屋子图形。接下来就要将它设置成块。

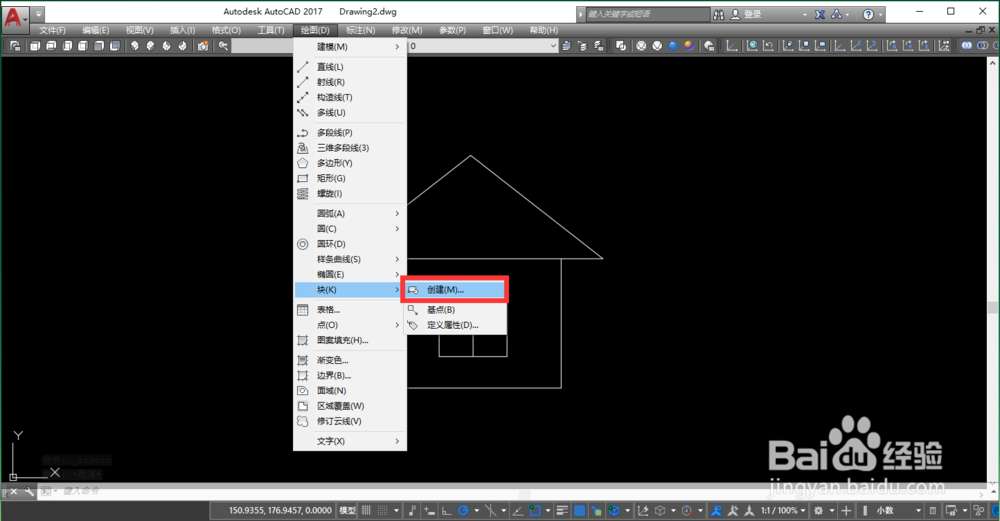

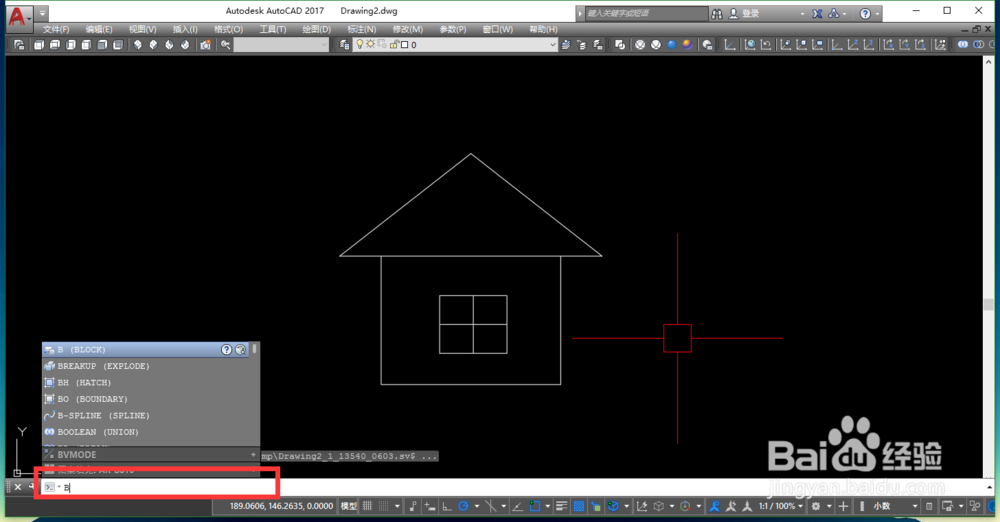

2/6命令行命令为：“B”；也可通过选项卡选择“绘图”-“块”-“创建”。

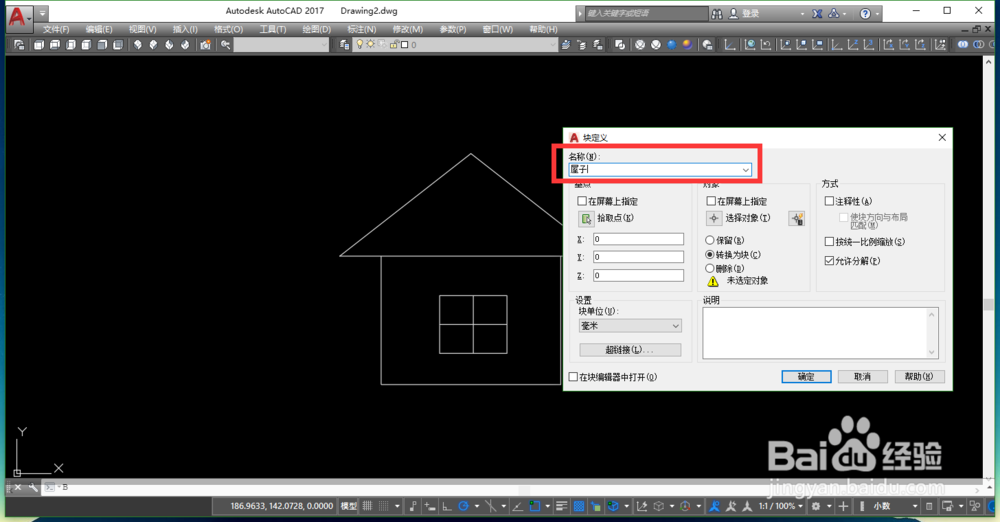

3/6这个时候，会出现“块定义”对话框。这里首先输入名字，也就是块的名字

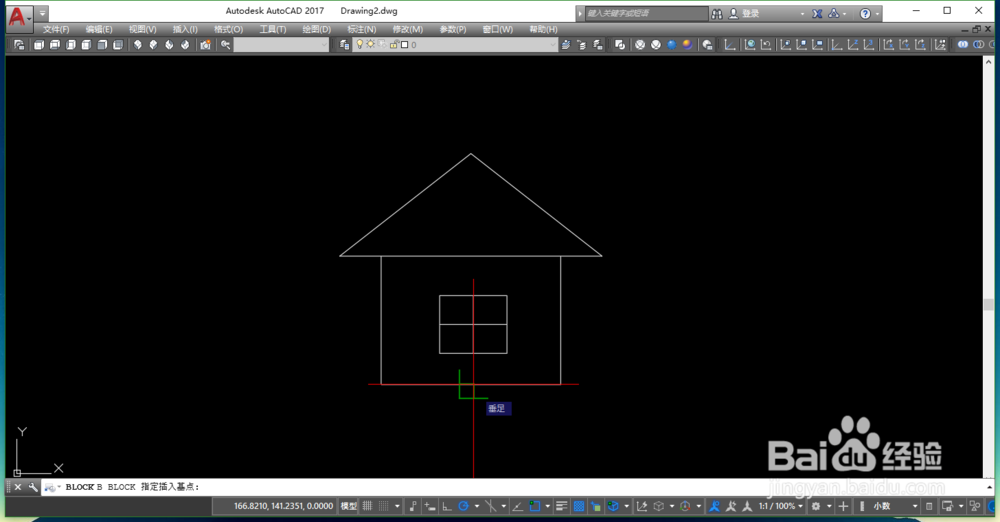

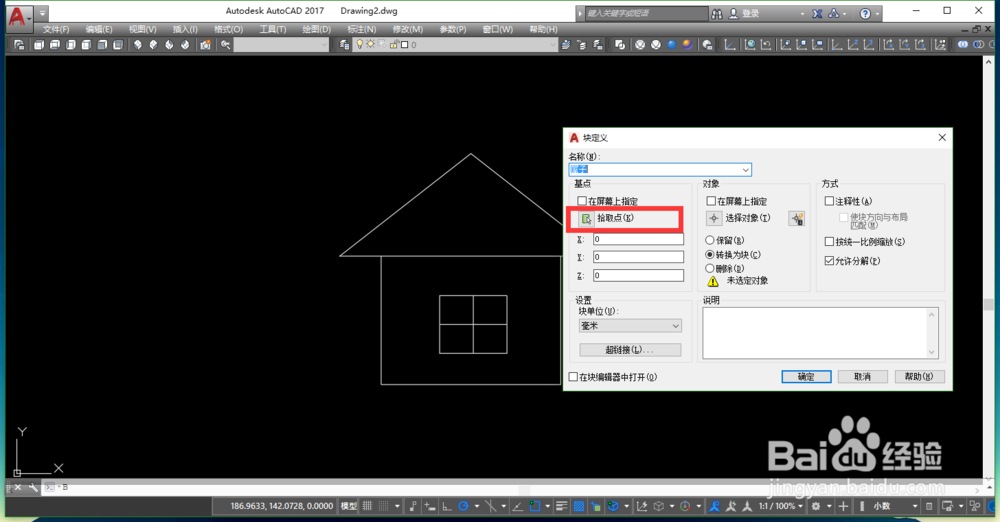

4/6然后，选择“拾取点”，这个拾取点就是块的定位点，一般是选择某个特定的点。这里选择下边的中点。

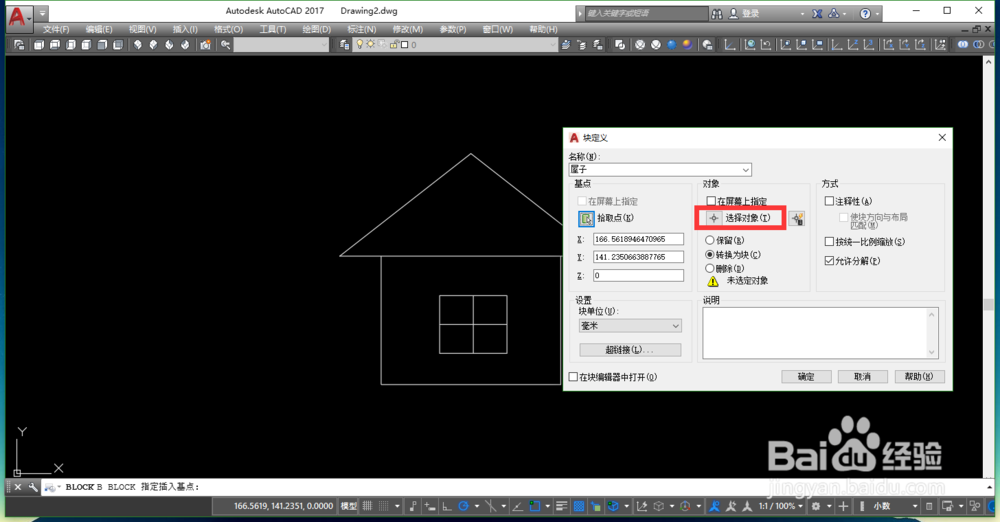

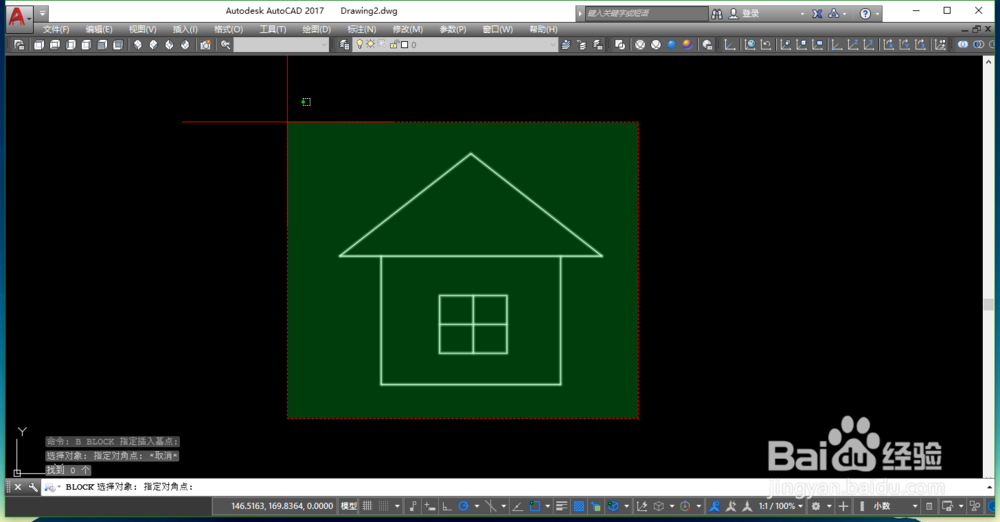

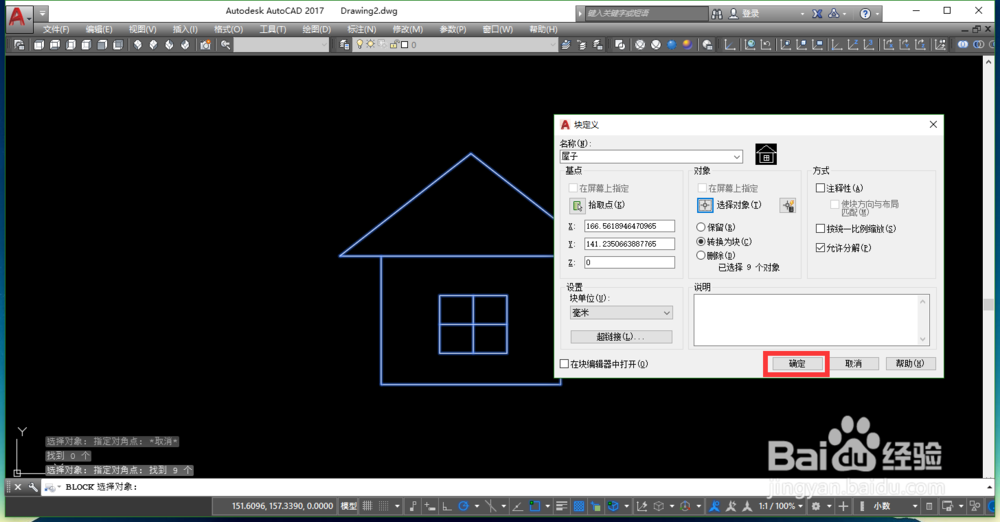

5/6之后，点击“选择对象”，就是选择块包含的对象。这时候框选整个图形。再点击确定即可。

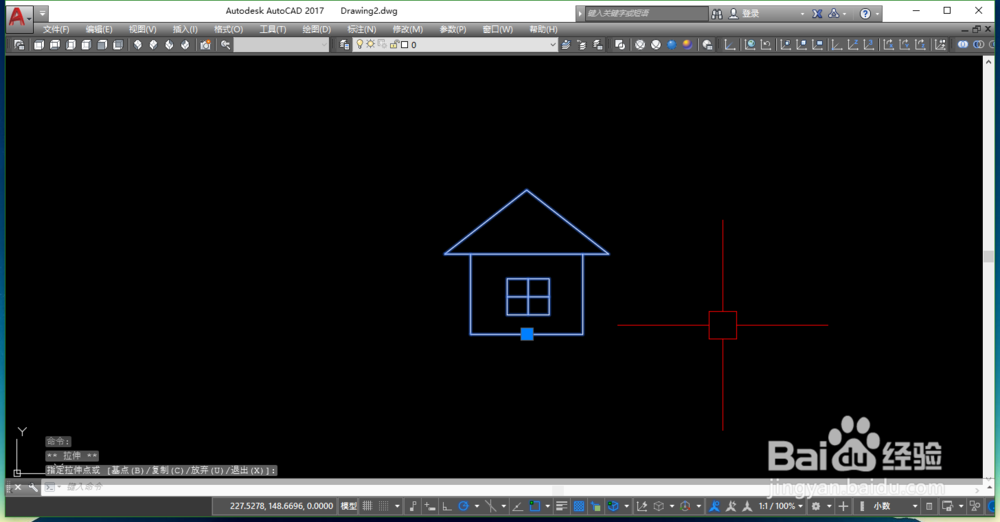

6/6最后，我们再点击图形，就会发现它成为了一个整体的块了。
注意事项一般建议将经常用到的图形元素设置成块，方便管理
