订阅SolidWorks怎么生成断裂的视图
来源：网络收集 点击： 时间：2024-03-30【导读】：
工程图出图时，有的视图长度非常长，希望从中间截断，只展示头尾部分。本篇以实例分享SolidWorks怎么生成这类断裂视图。工具/原料moreSolidWorks方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

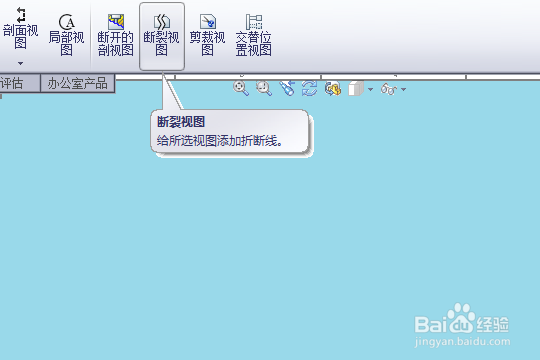

点击断裂视图。
在视图布局工具栏中，点击“断裂视图”命令图标，然后在工程图中选择需要断裂的对象视图。

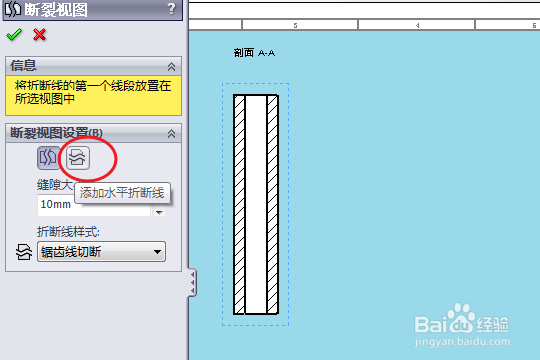

2/5选择断裂方向。
断裂分为横向断裂和竖向断裂，这里我们选择横向断裂。

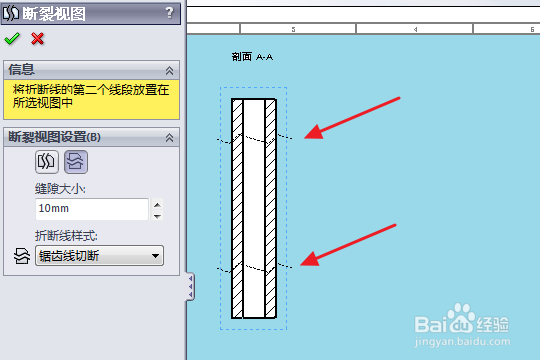

3/5添加折断线。
在工程图视图中，选择合适的位置添加两条折断线，折断线中间部分将被隐藏。

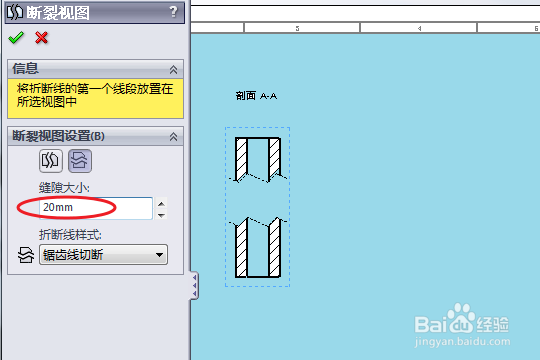

4/5设置缝隙大小。
填写合适的缝隙值，即工程图视图隐藏中间部分后，两条折断线的距离值。

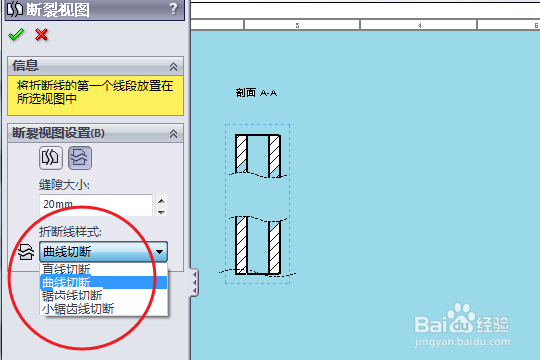

5/5指定折断线样式。
点击下拉箭头，选择合适的折断线样式，这里我们选曲线切断。
确定后，断裂视图就完成了。
注意事项折断部分不能包含需要标注的特征。
