真实SUS303不锈钢钝化过盐雾1500小时防锈经验不锈钢材料普遍性用途极大，相信大家都有所了解，不锈钢作为不被容易生锈的钢材，发展性快速的改变了时代的进步，作为奥氏体易切削型303不锈钢，由于材料含硫的特点，比较容易加工，但耐腐蚀防锈性能比较差，未经过钝化处理SUS303材料中性盐雾测试1~2小时会出现锈迹，对于产品要求出往国外的订单，产品表面大多需要经过钝化防锈工艺来提高耐腐蚀防锈时间，下面就介绍一款钝化剂，《JYM-1000》不锈钢通用高盐雾钝化剂，优先为SUS303不锈钢材料起到一个更好的，保护表面防腐，防锈效果本品适用于SUS303易削不锈钢系列的原色钝化，处理后的工件不改变尺寸和颜色，耐盐雾测试能力可提高1~100倍，在经过钝化工件工艺后，在其表面形成非常致密金属保护膜，此膜层可有效抗击NSS测试24小时以上不产生氧化生锈，本品能有效的提高工件的精密度和附加值。广泛应用于食品机械、医疗器械、五金电子、压力容器及通讯器材等领域。下面让小编带领大家以图文介绍的方法，看看不锈钢SUS303钝化所在的操作工艺吧.工具/原料more(加热器)+(试验烧杯)+(温度计)+(耐高温酸碱手套)《JYM-302清洗剂》原液常温浸泡型(3~5分钟)《JYM-1000钝化剂》原液加温浸泡型75℃(30分钟)《JYM-1001稳定剂》原液加温浸泡型65℃(15分钟)《JYM-1111封闭剂》原液常温浸泡型(8~10分钟)钝化工件《不锈钢SUS303》方法/步骤1/7分步阅读

准备SUS303不锈钢需钝化材料，如下图SUS303精密轴

2/7

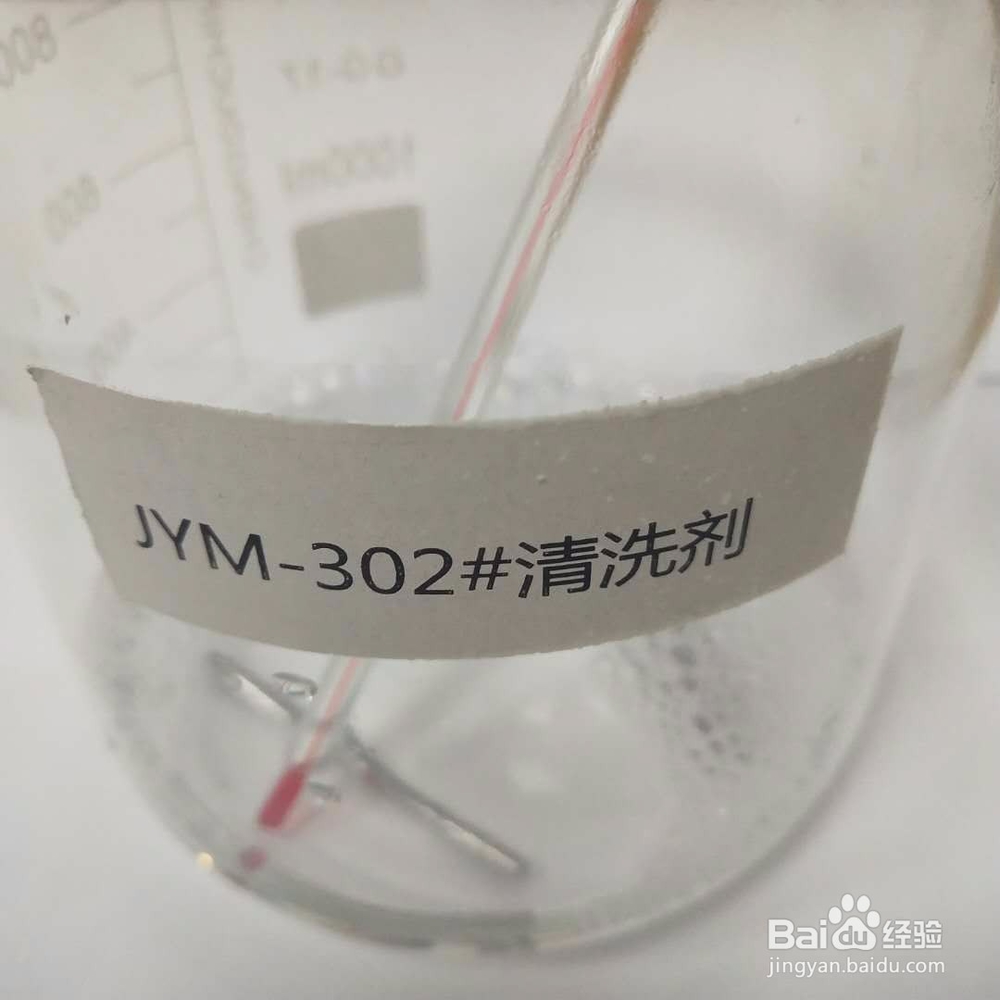

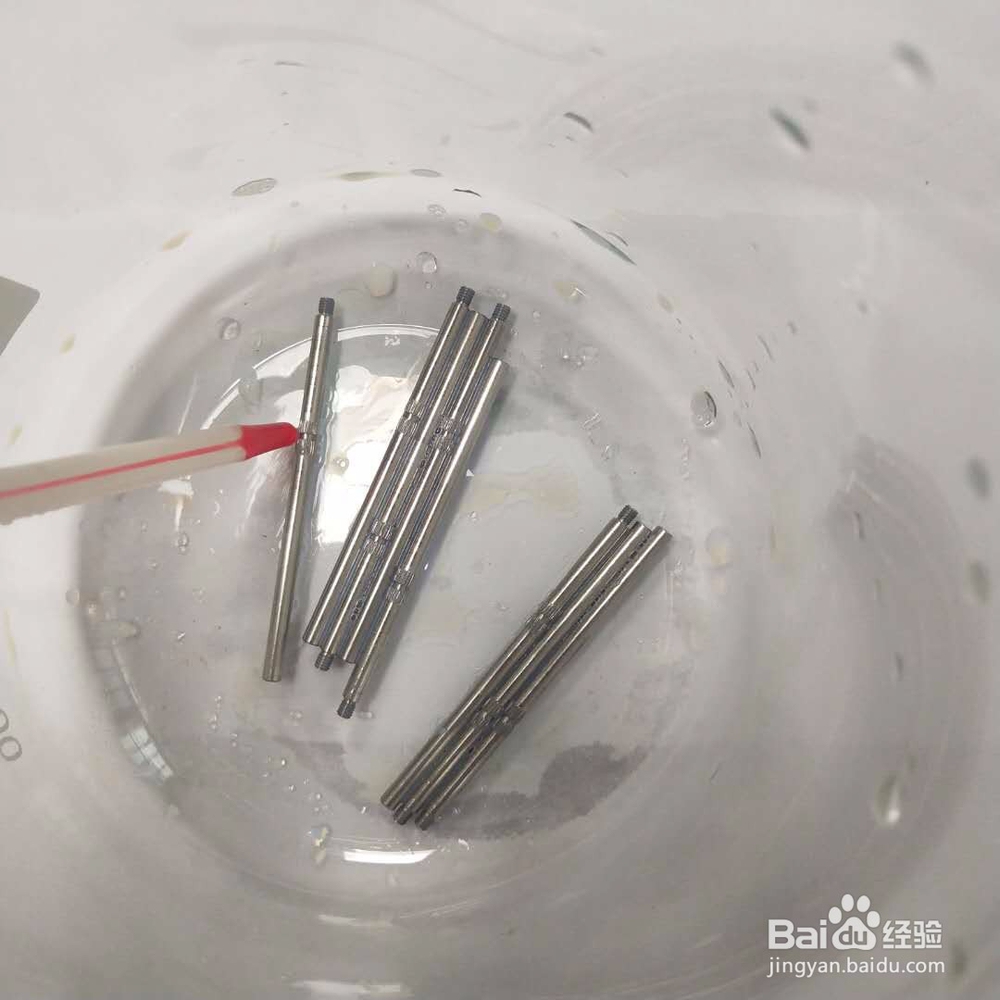

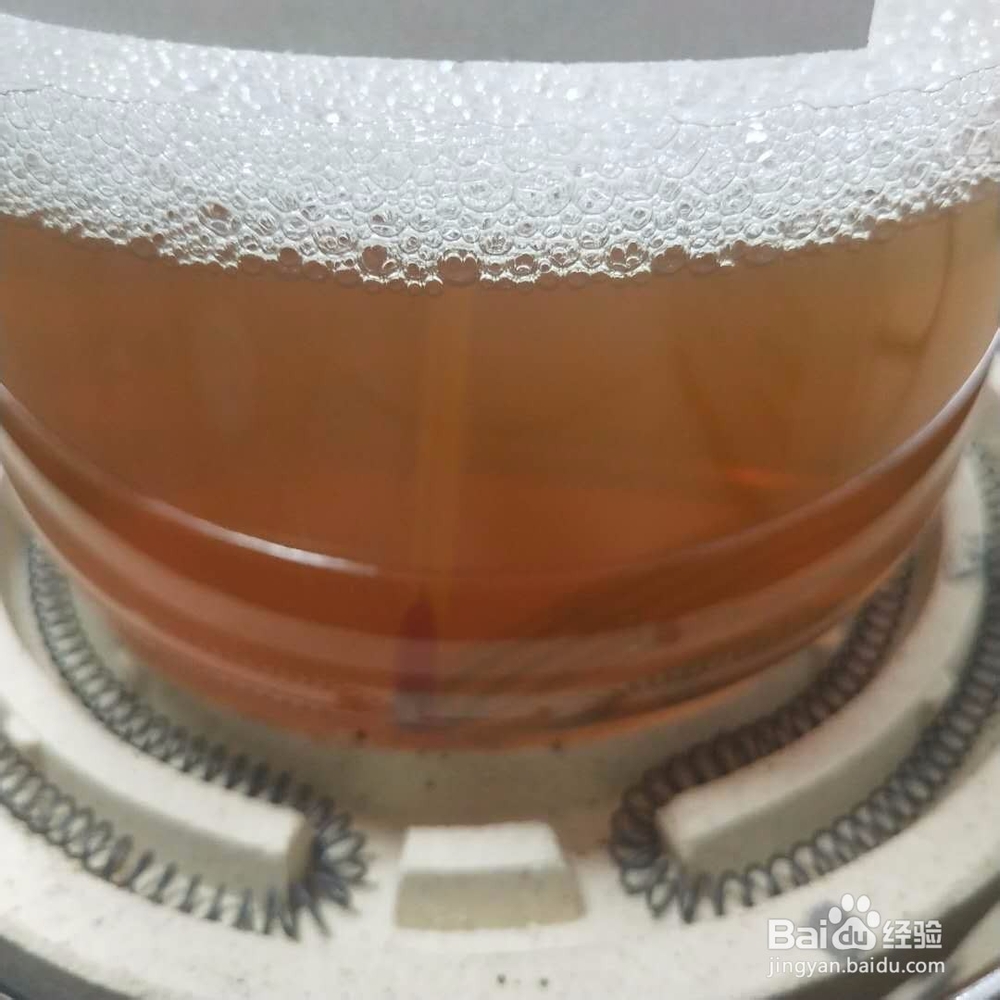

使用试验烧杯往里面加入《JYM-302清洗剂》常温原液浸泡1-3分钟，如下图

3/7

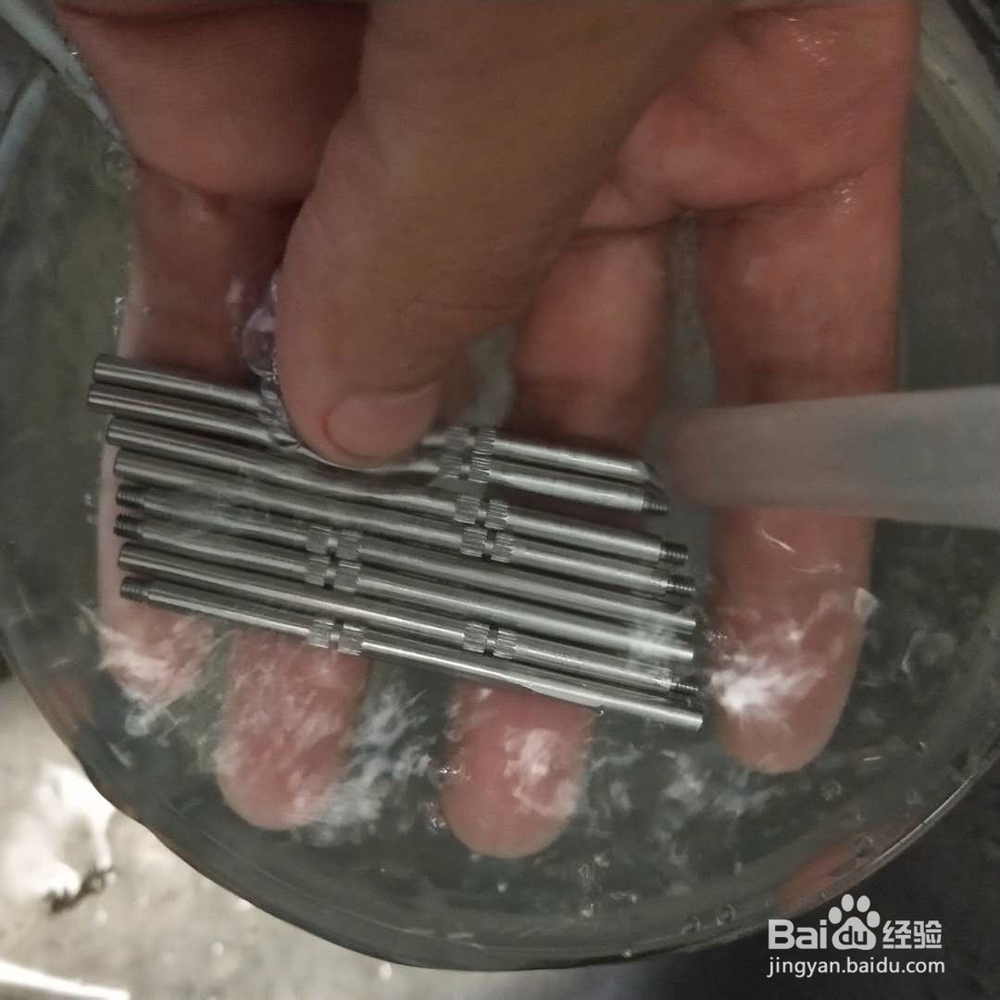

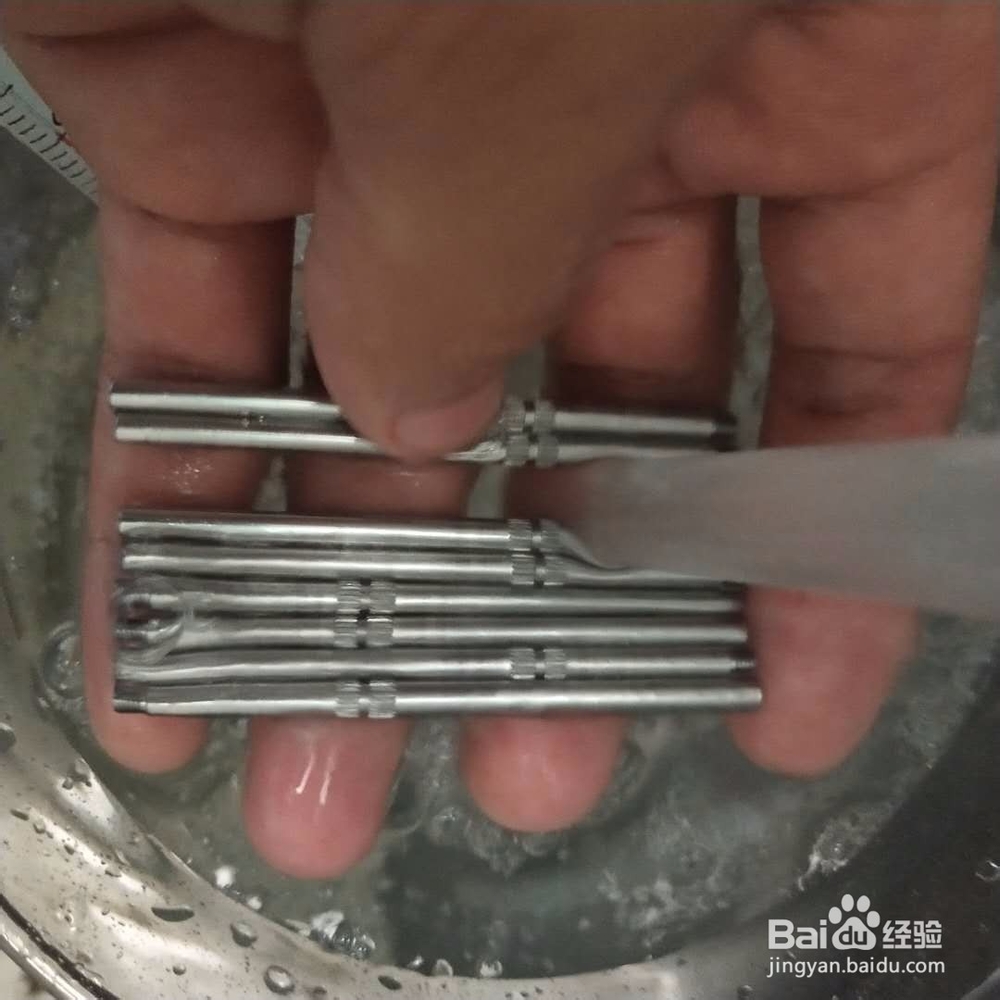

拿出工件用水清洗表面工件无油污杂质，由于药剂属于弱酸性功能性化学品《建议穿戴耐酸碱性手套操作》☟☟☟

4/7

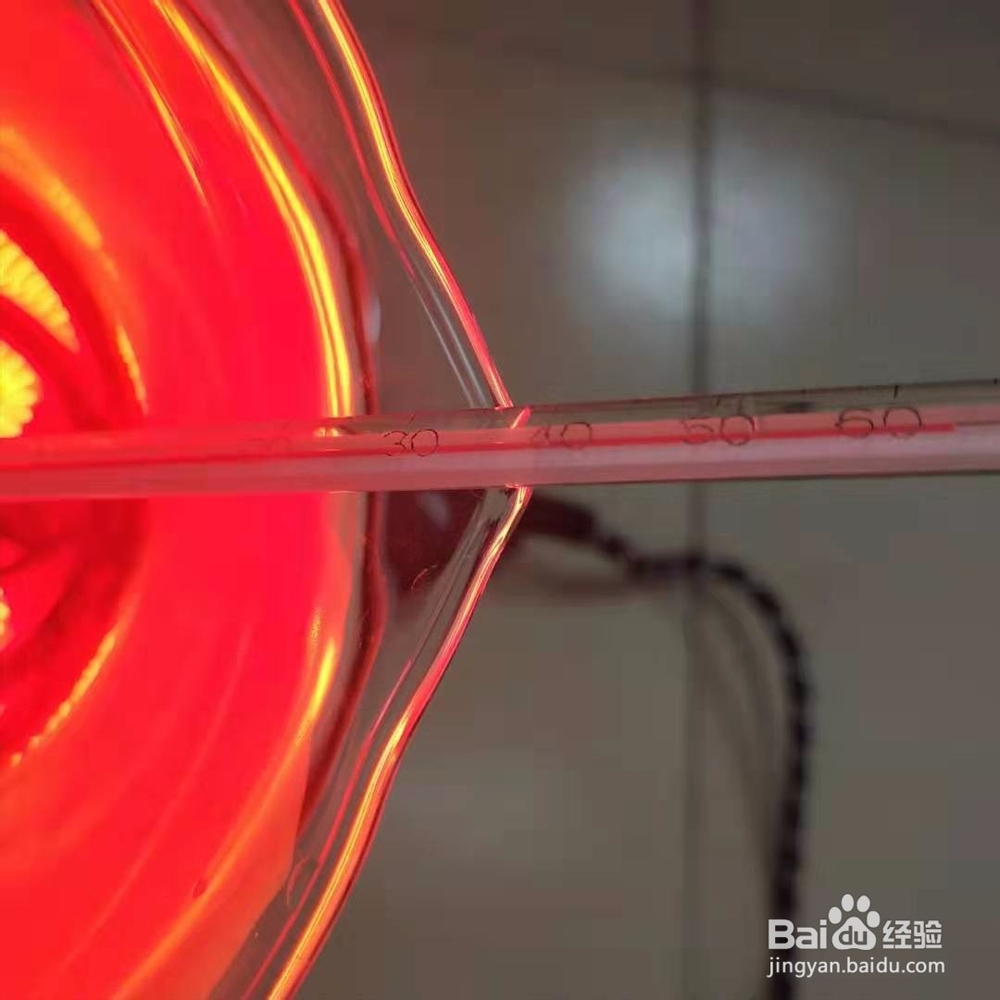

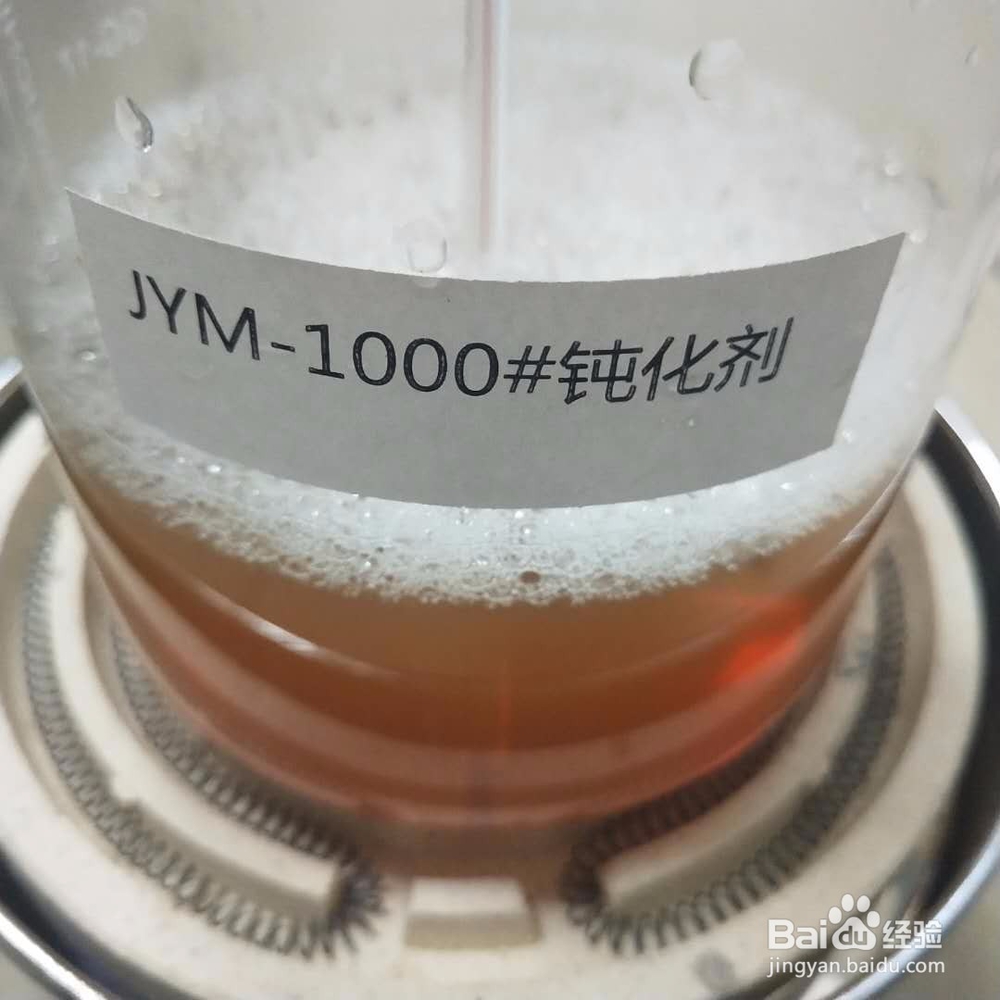

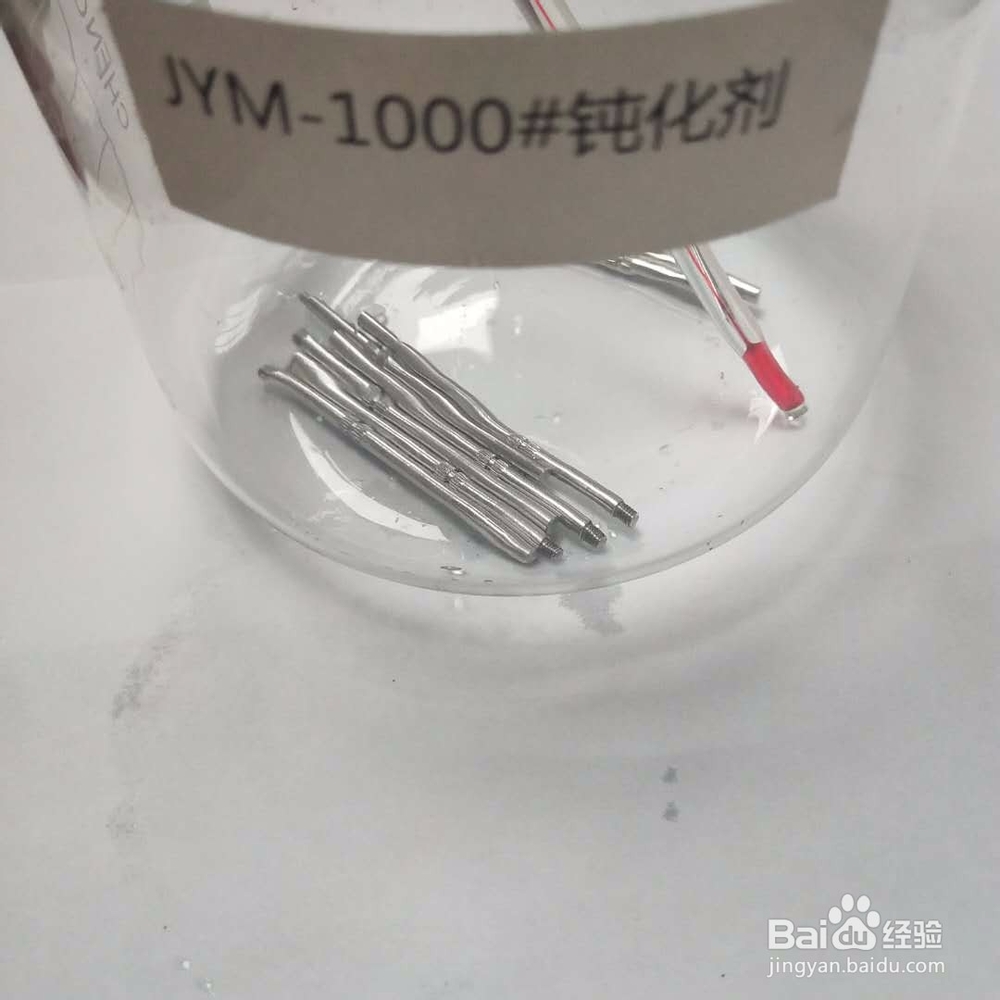

使用《JYM-1000钝化剂》原液到入烧杯，加温到70~80度左右，在放入已清洗过后的303工件，保持温度浸泡30分钟以上☟☟☟

5/7

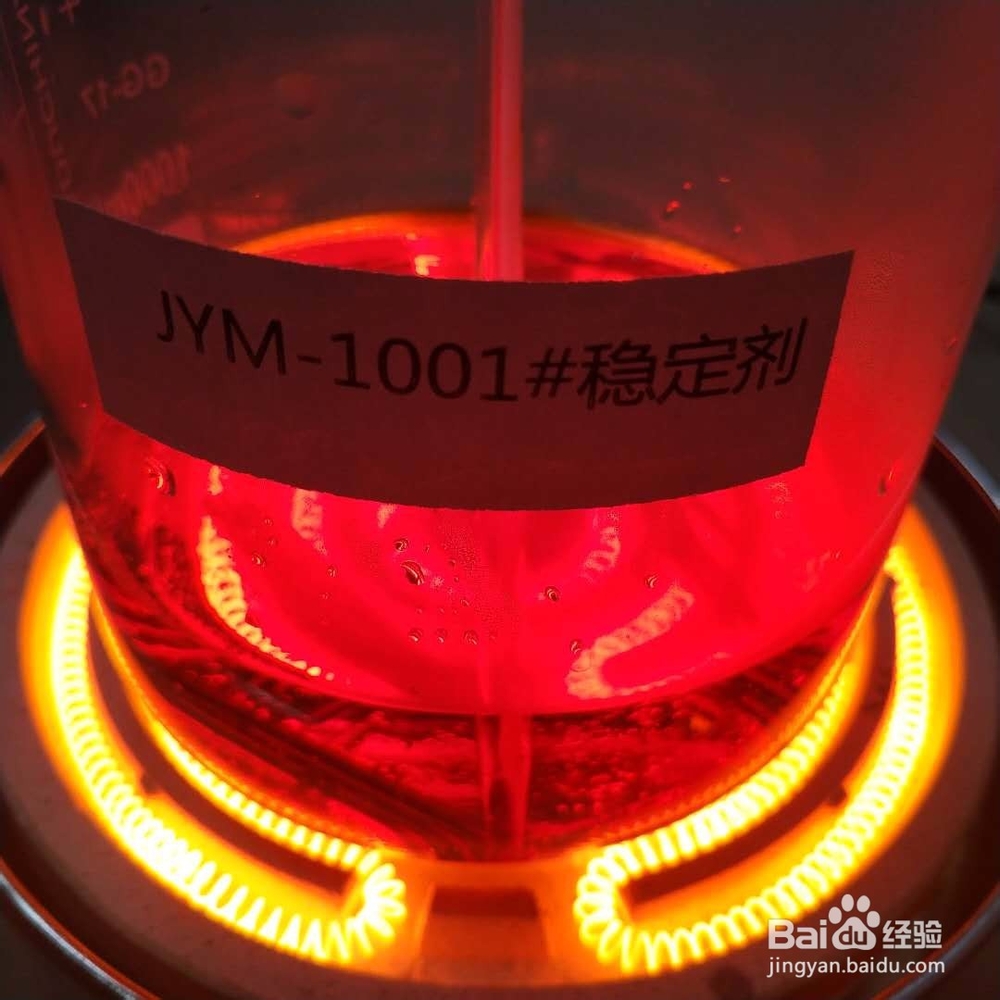

将钝化满30分钟以上的工件取出，过水冲洗干净之后，放入已加温60~70度的《JYM-1001稳定剂》中，覆盖工件表面保持温度浸泡15分钟以上

6/7

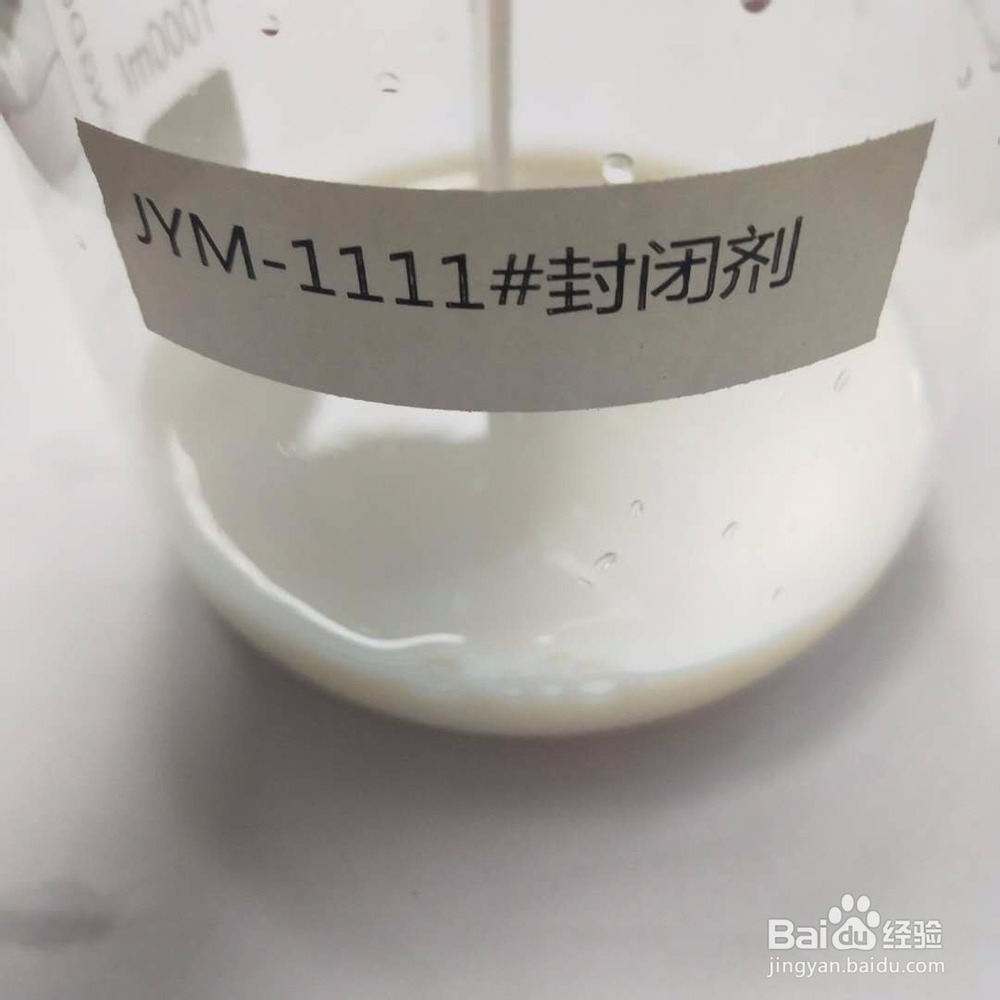

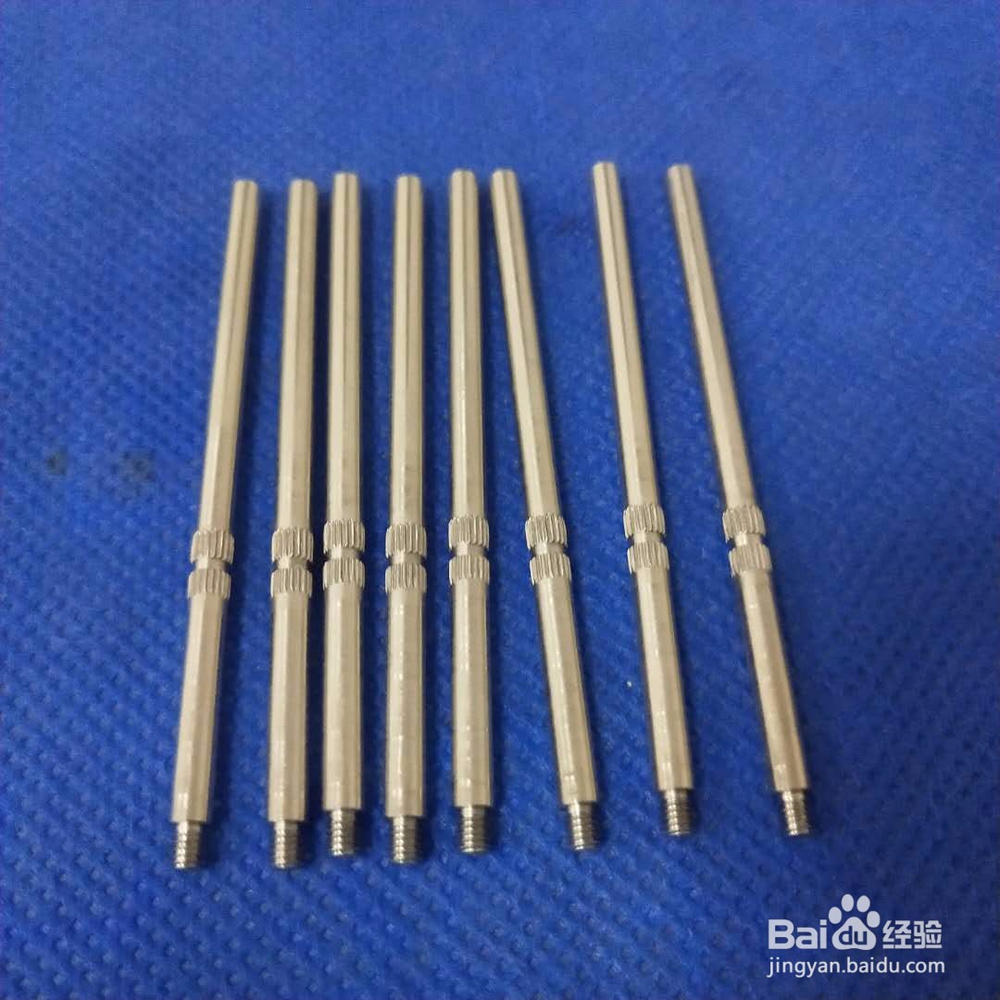

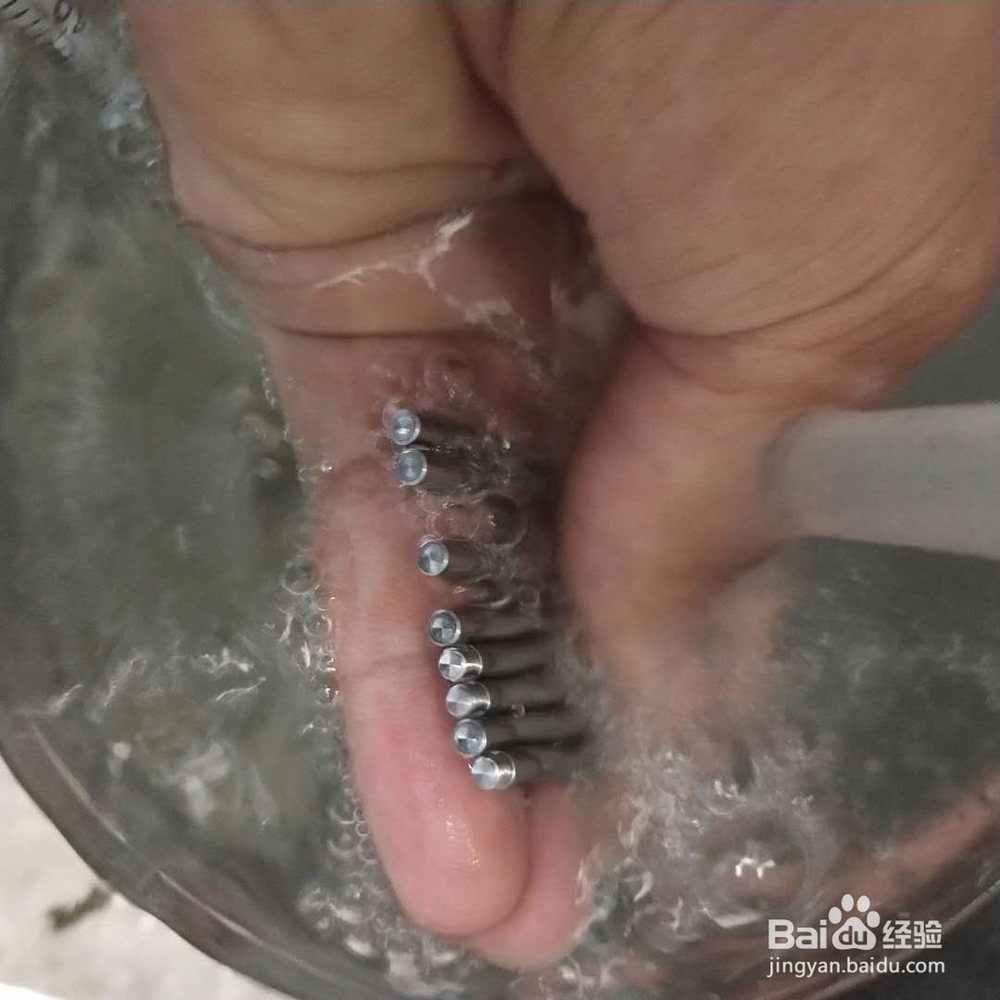

到达时间取出工件冲洗表面干净即可☟如下图☟，放入《JYM-1111封闭剂》中常温浸泡8~10分钟取出来，晾干，烘干等等

7/7

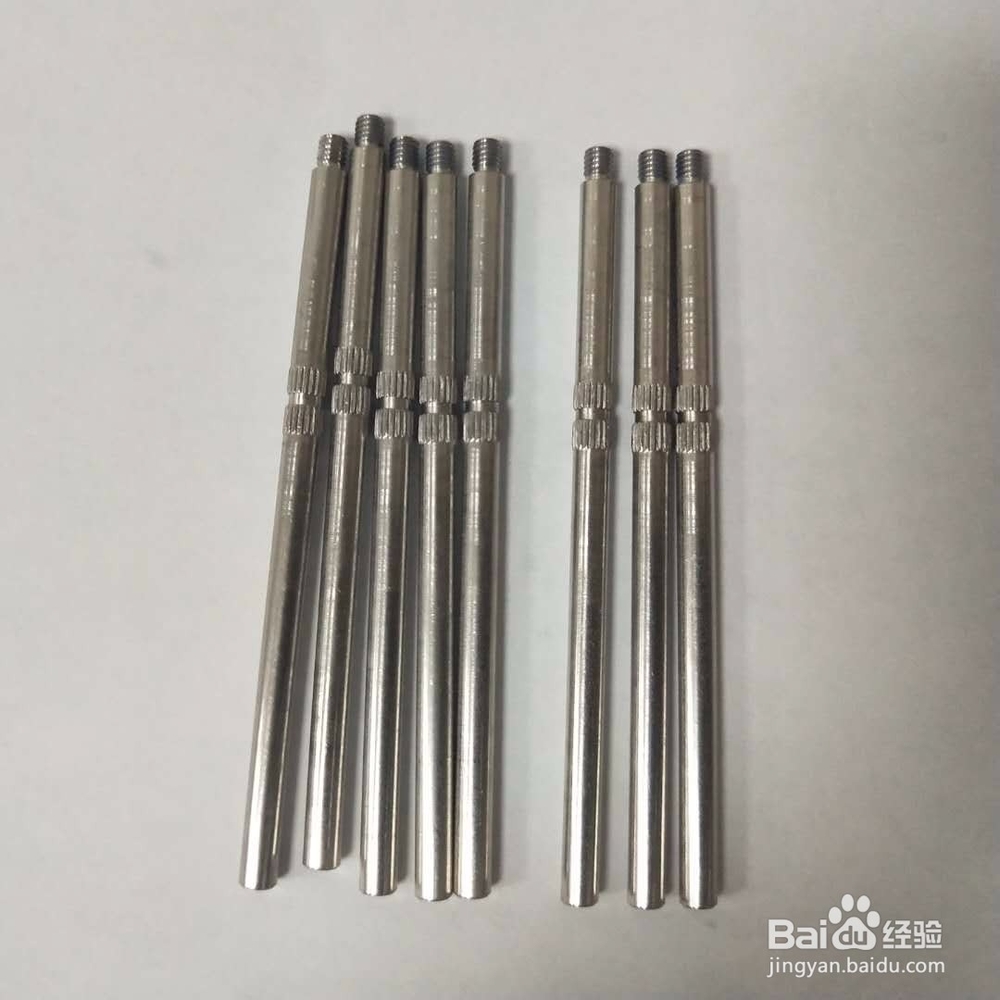

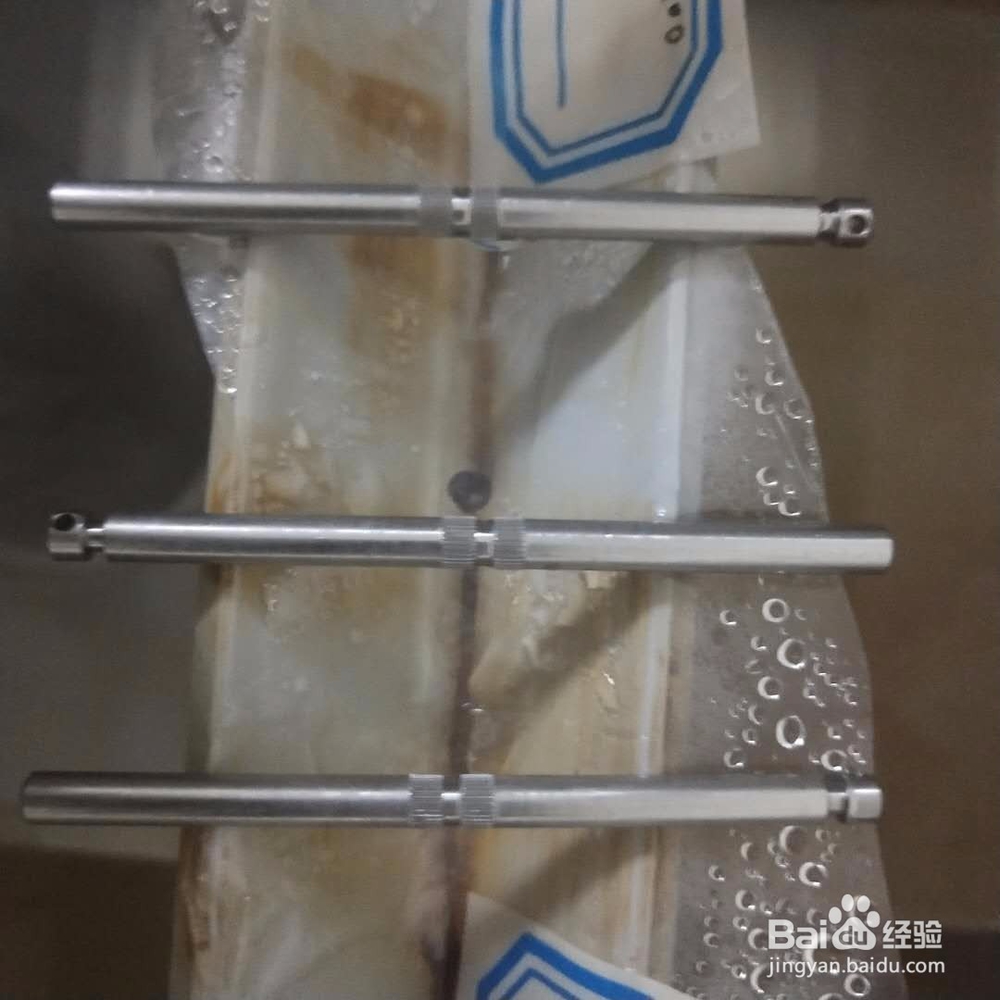

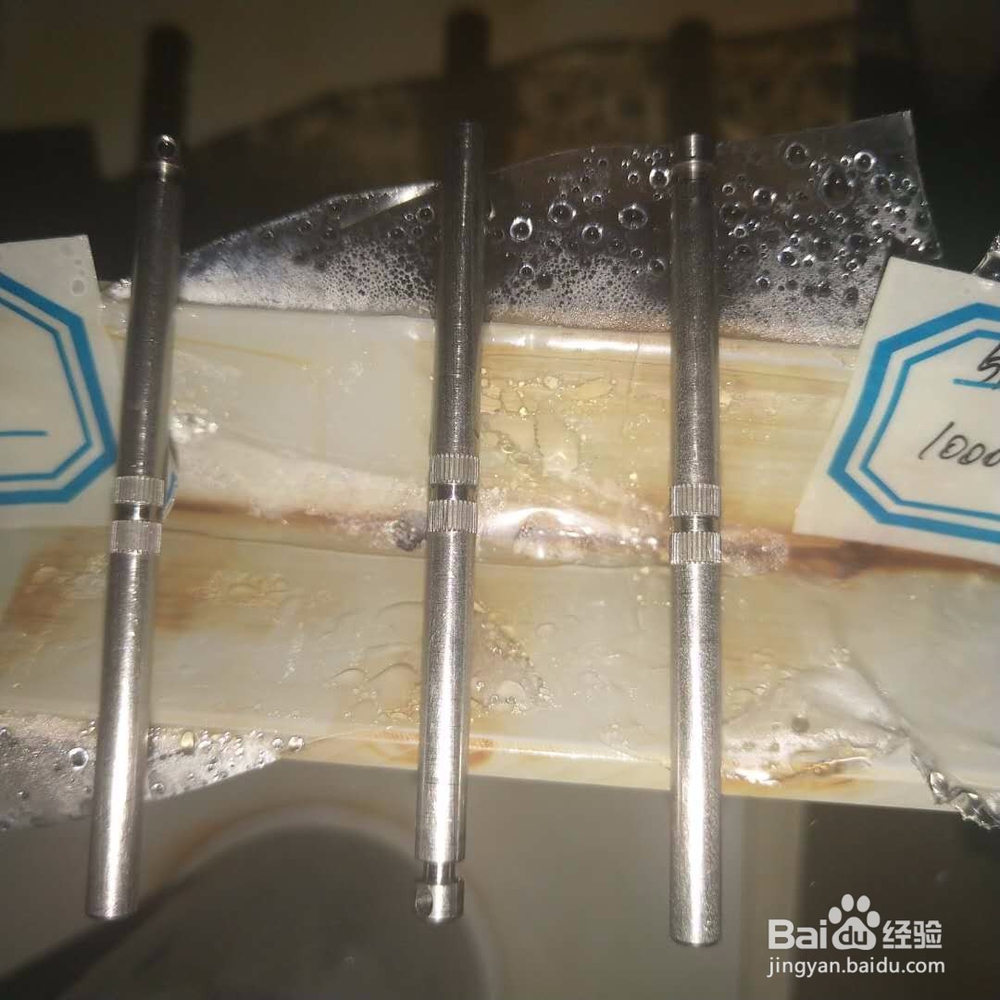

☟下图☟sus303轴，经此钝化防锈工艺NSS测试1500﹢表面未出现锈迹，本期分享到此结束，下次再见＼︾／

注意事项

使用药剂前请详细了解使用说明

SUS303防锈SUS303钝化303不锈钢钝化303不锈钢防锈SUS303钝化液
