UC-win/Road是利用计算机三维虚拟实现的表现原理，进行公路、城市规划、园林规划、小区规划设计的有效工具。鉴于关于UC-win/Road的练习教程比较少，现在将我制作的UC-win/Road操作教程发出来共享一下，希望对有需要的朋友有一点帮助。工具/原料moreUC-win/Road方法/步骤1/12分步阅读

1.制作流程

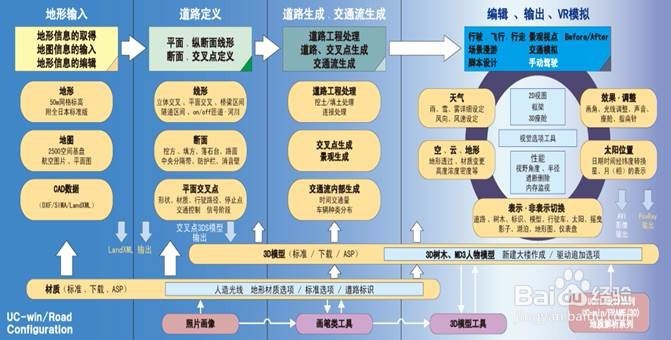

数据制作要严格按照流程，否则前面的步骤有错误，以后的步骤都需要修改。详细流程图如下：

2/12

2.地形（背景图、航片）、平面线形、纵断面线形、横断面线形、立交（如果有的话）、交叉路口材质、模拟（脚本等）设置。上述每一个步骤完成后都要及时跟项目负责人确认，没有大问题才能投入下一步骤，以免浪费时间。

3/12

3.导入地形

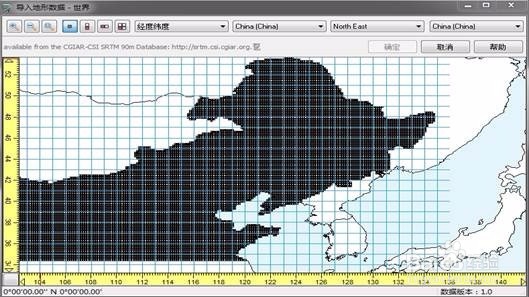

要根据所作项目的实际位置（经纬度）选择导入的地形数据，所选地形数据不要过大。

4/12

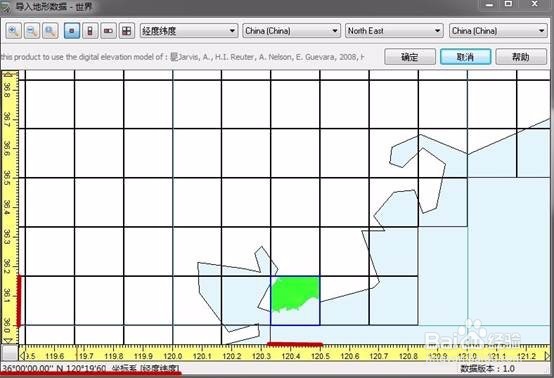

4.以这次青岛VR制作为例，所选地形如下所示，

5/12

5.需要注意的是，谷歌地球中，经纬度的表示形式为36°08′57.04″，在uc-win/Road中，表示形式为36.1492度，需将08′57.04″转化为度的形式（8/60+57.04/3600）。所用的地形数据（实际多为中国）存储在安装目录C:\UCwinRoad Data 9.0\Data下，

6/12

6.截取卫星图

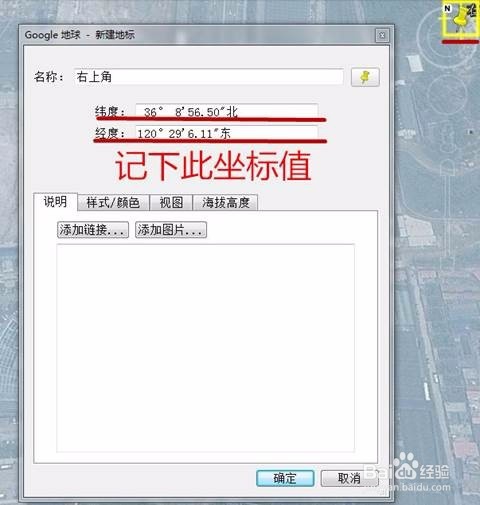

卫星图的截取用谷歌地球即可。截图时要注意图片左下角与右上角坐标的记录。可用谷歌地球中的添加地标工具来获得并记录坐标。

7/12

7.导入街区图

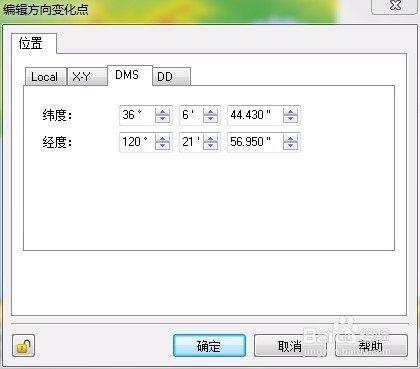

在导入街区图（即所截卫星图）时确定左下角XY坐标的方法：可通过在道路平面图中修一条道路，然后编辑道路的方向变化点，在DMS中输入你所截得的卫星图的左下角的经纬度值，然后就能得到XY坐标值。其中，网格宽度与网格高度要与你所截得卫星图的大小一致（用卫星图右上角坐标值减去左下角坐标值可得）。

8/12

8.生成道路及河流

根据项目委托对象的要求或特点来命名文件，道路等的名称（如跟总部做业务时，数据的文件名称、数据内的道路名称全部用英文）。

保存一个较理想的景观位置，以提高每次打开数据后的浏览效率。

在生成道路时，选择定义道路选项即可，定义曲线道路选项基本不用。

9/12

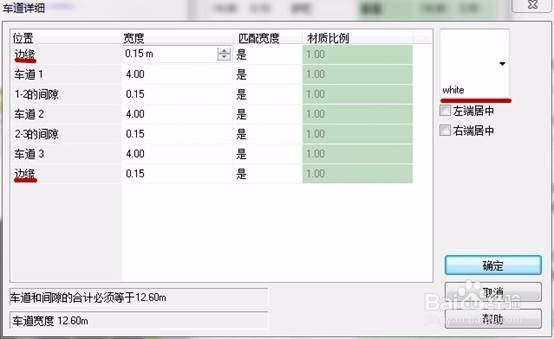

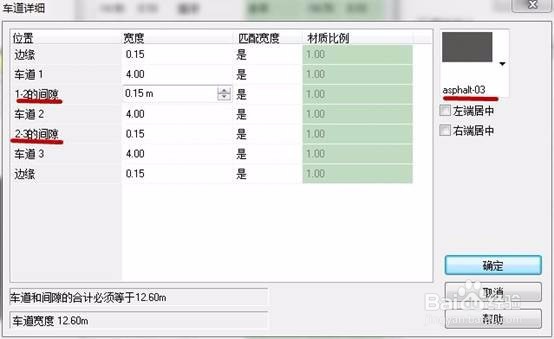

9.设置道路表面的材质，以此次青岛VR松岭路为例。当道路不为双向四车道（在此为双向六车道）时，可如下设置材质：

10/12

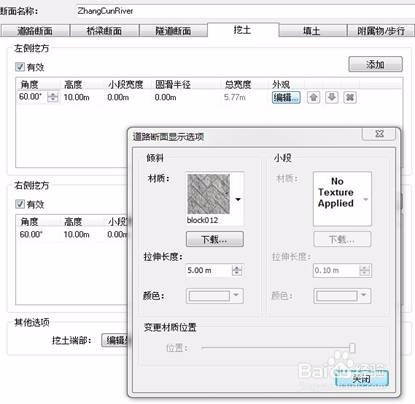

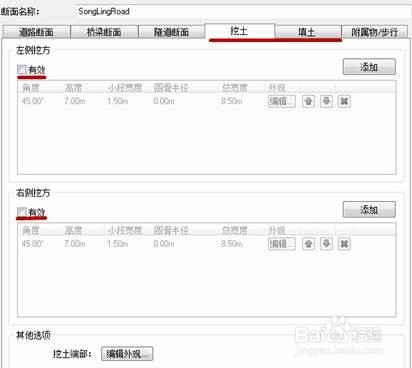

10.在编辑道路断面时，挖土与填土选项一般不用勾选。但是，对于河流来说可以对其断面的挖土选项进行编辑，达到美观效果。以张村河为例。

11/12

11.生成河流时，要注意调整河流的标高。

道路的宽度要与实际相符，若要美化道路，可通过修改人行道（比如拓宽人行道）来实现。

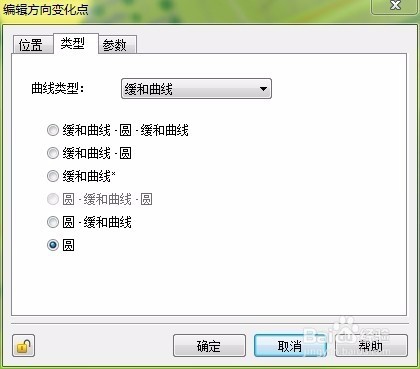

在编辑弧形道路时，不需要太多方向变化点（一般3个即可），在编辑方向变化点窗口中，曲线类型选择圆，并调整参数。

12/12

12.在生成交通流时，车辆数量不要过多（300辆左右即可），以免造成交通拥挤。斑马线上不要有行人通过，因为总有可能会发生碰撞。

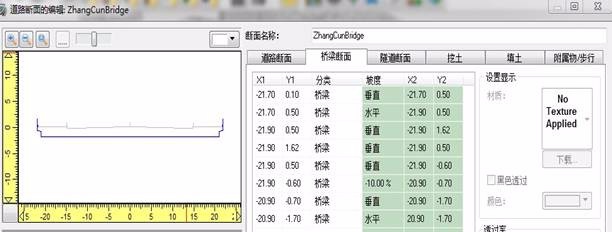

在有桥梁的地方，修改完道路断面后，还要记得修改桥梁断面，使得桥梁与道路的宽度相符。
