订阅Optistrct软件——非线性_接触_仿真案例

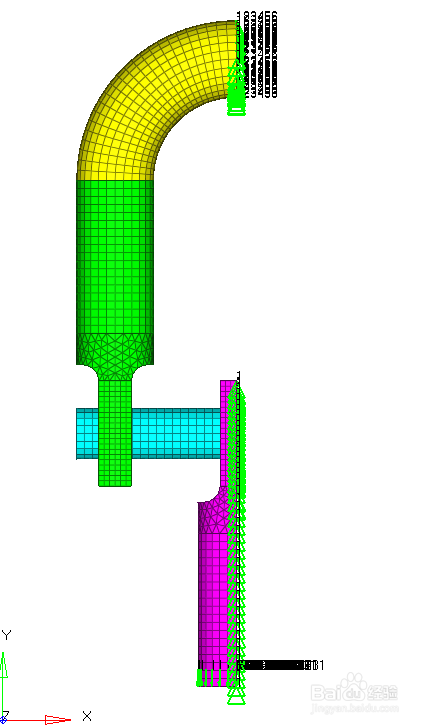

来源：网络收集 点击： 时间：2024-02-131）打开HyperMesh软件，切换到Optistrct模板，导入卸扣对称模型的一半，由于重点是接触设置，网格划分部分我们省略，点击Analysisconstrains/forces设置约束和力荷载如下：

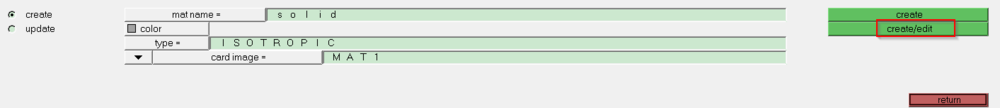

2/72）点击材料Material创建材料属性如下：弹性模量2.06e5Mp，泊松比0.3，摩擦系数0.12，点击solid单元属性，并赋予给组件：

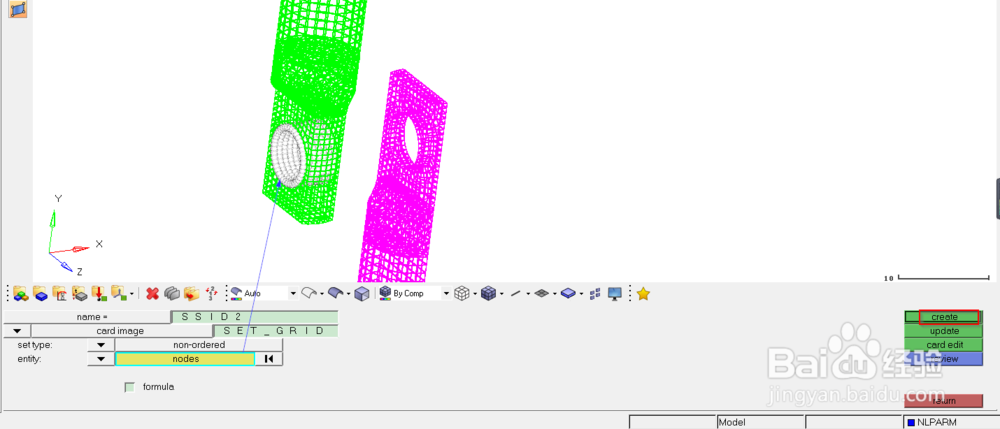

3/73）创建接触点击Analysisentity sets定义模型中两处接触所需要的节点SSID1（节点）、SSID2（节点），创界接触的从节点集合：

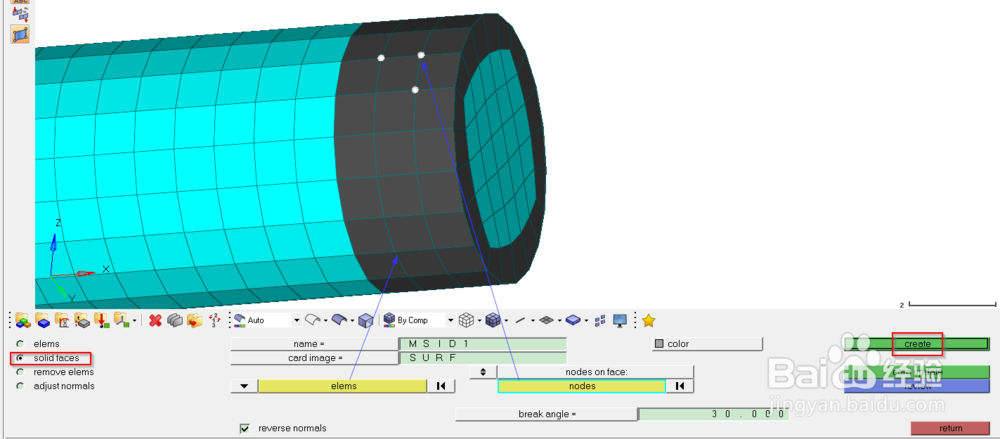

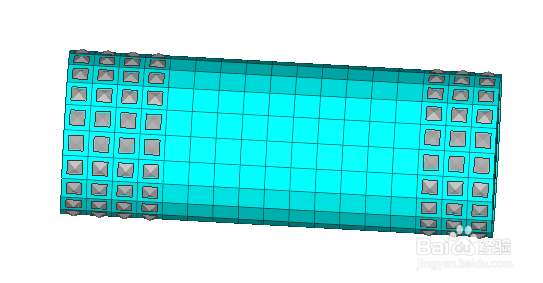

4/74）创建目标平面（contact surfs）:点击Analysiscontactsurfssolid surfacesMSID1（单元表面）、MSID2（单元表面）定义如下：

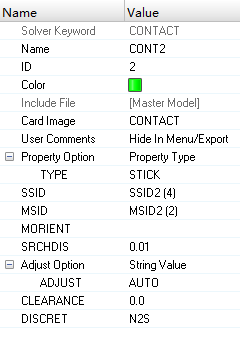

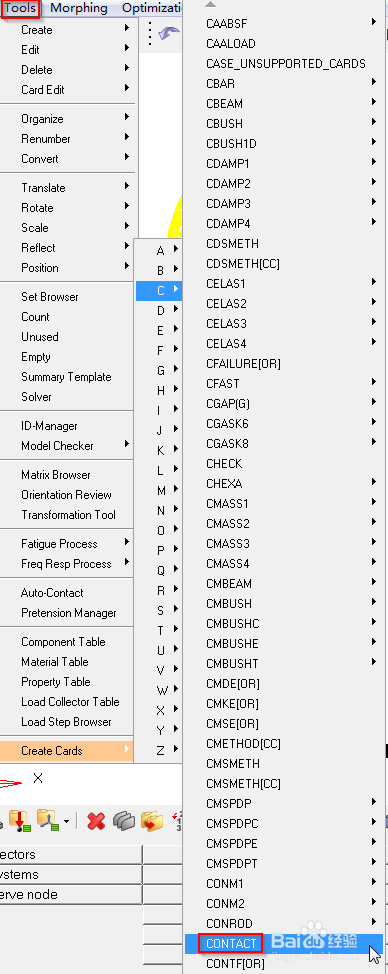

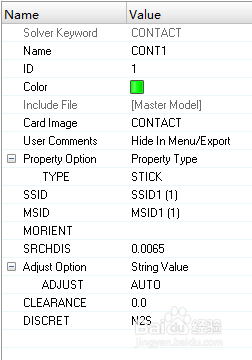

5/75）创建接触如下，点击Toolcreate cardCCONTACT，TYPE=STICK，SSID=SSID1，MSID=MSID1，SRCHDIS=0.01(网格尺寸的百分之一），DISCRET=N2S，两个接触定义如下:

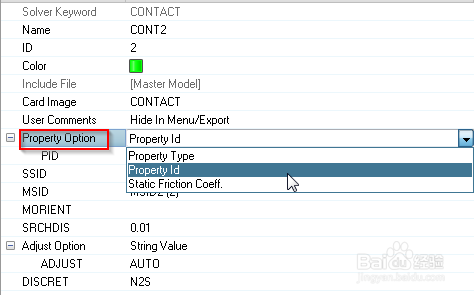

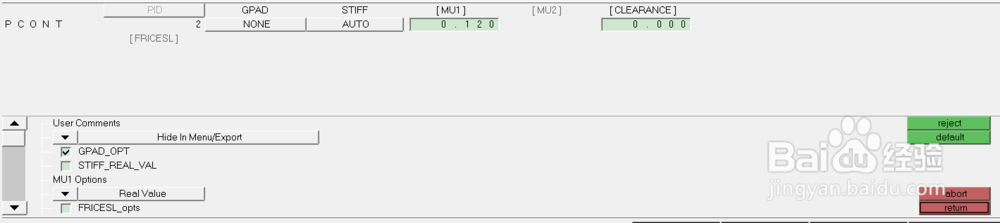

6/76）定义接触的属性，点击propertycontactPCONT,赋予接触的摩擦系数等如下。将定义的CONT1和CONT2的property定义方式修改为PID，并赋予刚定义好的材料属性：

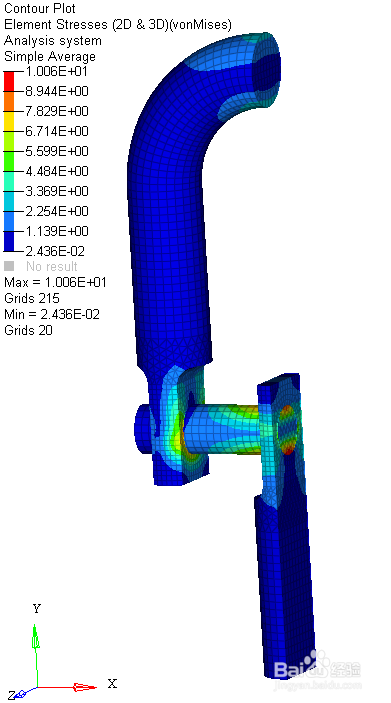

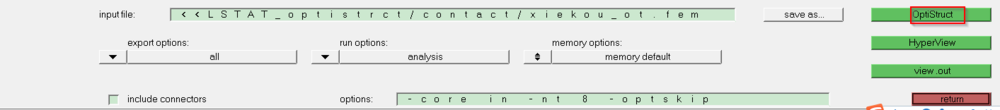

7/77）定义载荷步，点击Analysisloadstepsnon_linear quasi-staticcreate;设置求解，点击OptistrctanalysisOptistrct，求解如下，单击result查看结果：
