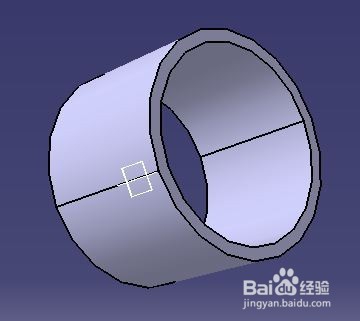

如图所示，catia中先简单制作一个零件。

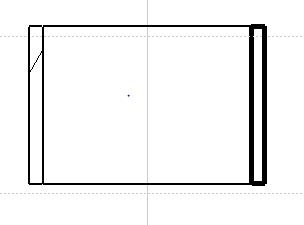

生成工程制图，即可发现剖面部分出现黑框，并不是二维图显示的剖面线。

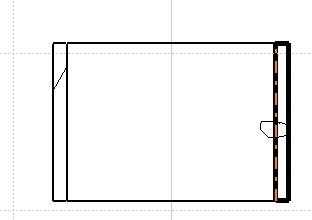

如果出现这种情况，很多人都束手无策，无法显示。我们不要着急，只需将鼠标挪动图中示意处，出现以下界面。

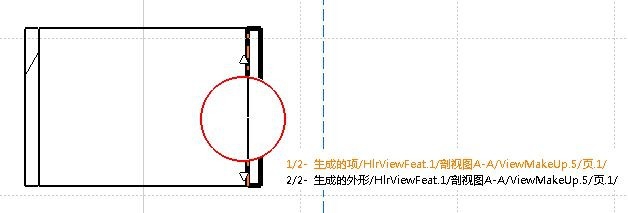

因为剖面线的边框与零件边线重合。这种情况下，我们需要按下ALT+鼠标左键，出现以下界面，然后选定剖面线边框。

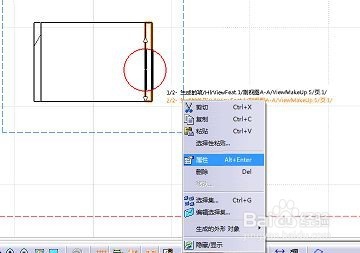

之后可松开ALT键，将鼠标挪动至第二栏形状，右键属性后，即可实现对剖面线的设置。

进入设置界面后，将剖面线间距适当调小后，即可正常显示。

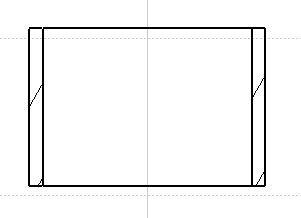

修改后剖面线效果图如下：

各个版本catia均有此功能，可放心使用。

在选定剖面线时，要先按下ALT,再将鼠标拖动之黑框处，按下左键后松开ALT即可完成。
