怎么使用solidworks的曲面切除功能？下面大家跟着小编一起来看看吧，希望对大家有所帮助。品牌型号：联想拯救者Y700系统版本：Windows7软件版本：solidworks2016方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
打开软件，新建一个零件模型，并拉伸如下的实体。

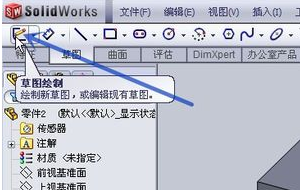

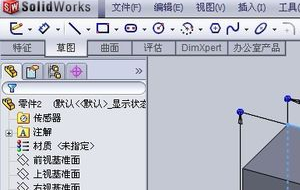

2/6在“右视基准面”（图中红色箭头所指）上新建一个草图（图中蓝色箭头所指）。

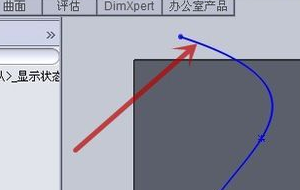

3/6绘制如下图所示的曲线（图中红色箭头所指），此曲线仅作为示例用，实际操作中可是任意曲线。
4/6对该曲线进行曲面拉伸（图中红框及红色箭头所指），拉后的曲面如下图所示，也将利用此曲面对实体进行切除。

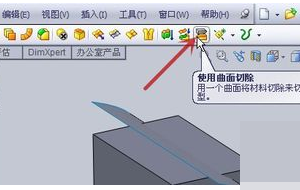

5/6用鼠标左键单击界面顶端“曲面”（图中红框）工具栏中的“使用曲面切除”（图中红色箭头所指）。

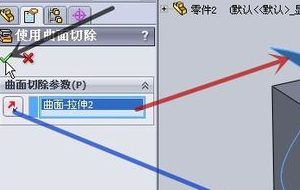

6/6在“进行切除的所选曲面”中选取刚才拉伸的曲面（图中红色箭头所指），设定要切除方向（图中蓝框的箭头就是切除的方向），确认无误后，单击“确定”（图中黑色箭头所指）。
