WINCC的组态趋势（表格）控件能够及时显示在线变量的数值，控件界面简洁，易操作，受到工程师的喜欢，给大家介绍如何在WINCC中使用组态趋势（表格）窗口控件。工具/原料more电脑wincc方法/步骤1/11分步阅读

双击打开wincc桌面图标

2/11

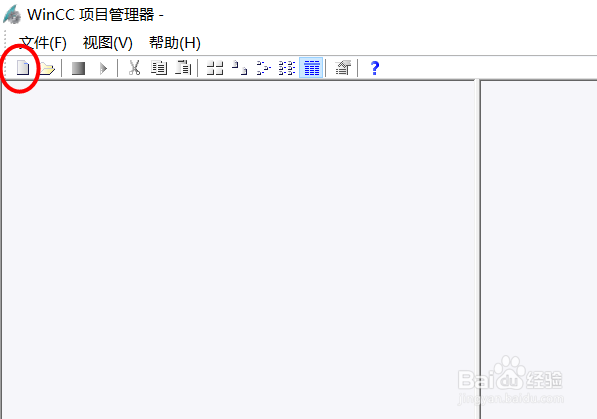

进入wincc主界面，选择“新建项目”

3/11

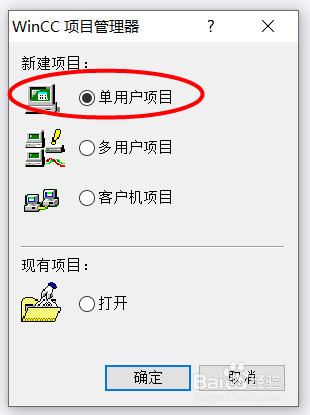

弹出的WINCC项目管理器中，选择“单用户项目”

4/11

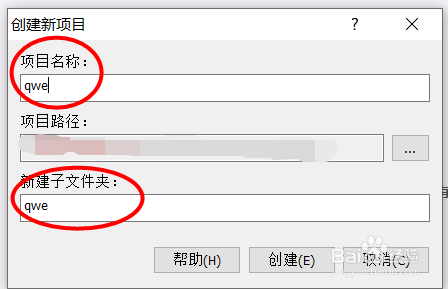

创建新建项目名称，选择项目路径及文件夹的名称

5/11

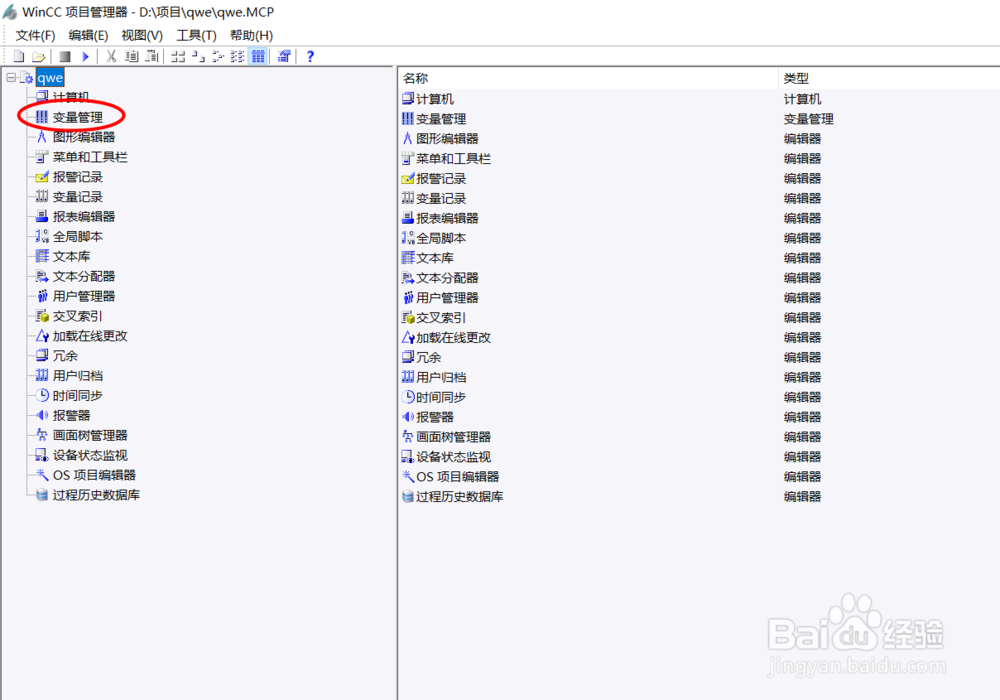

项目建好了之后，选择“变量管理”

6/11

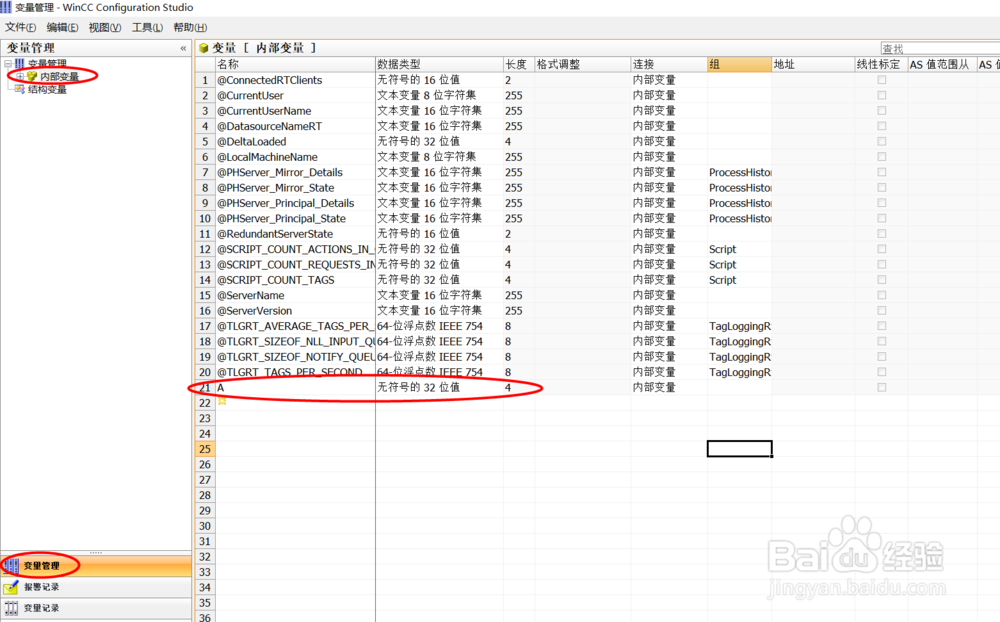

进入“变量管理”界面，双击“内部变量”，创建一个新的内部变量

7/11

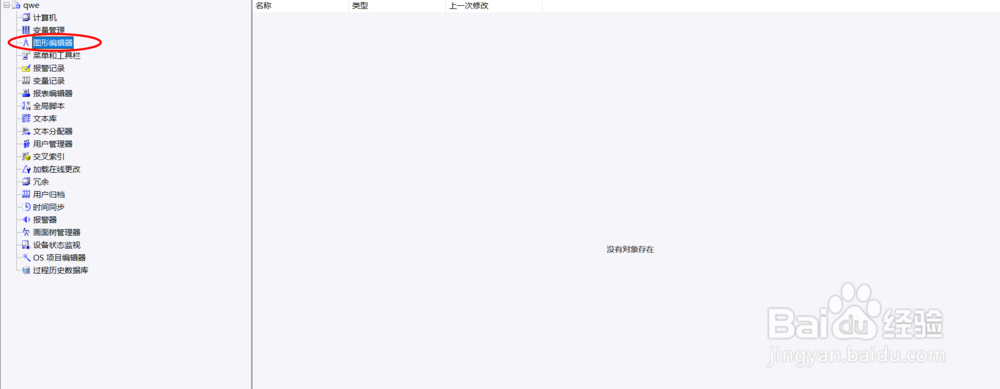

回到主界面，双击打开“图形编辑器”

8/11

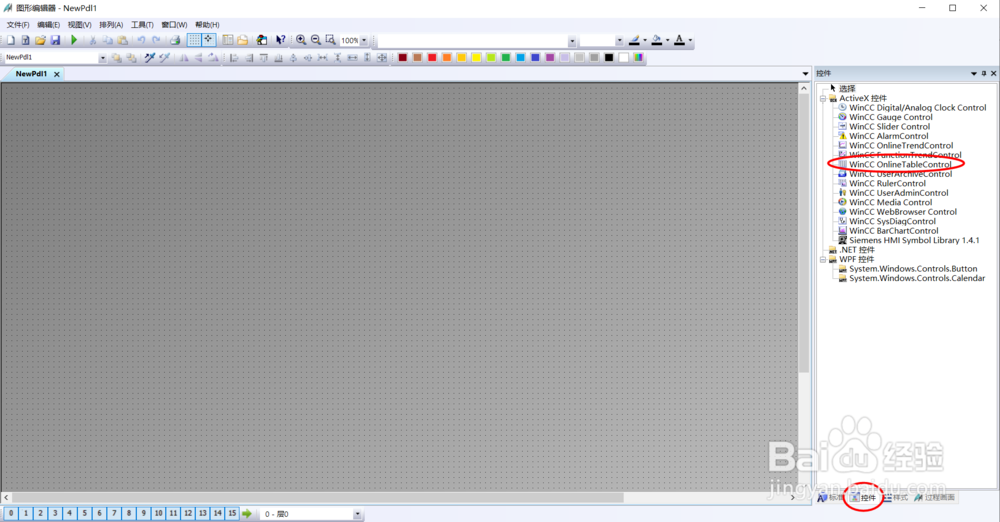

进入“图形编辑器”界面，选择“控件”中的“Wincc OnlineTableControl”，当鼠标变成十字形时，通过拉伸就可以把控件放到图形设计界面中

9/11

弹出控件的属性对话框，选择“数值列”，选择“数据源”为“在线变量”，变量名称选择刚刚建立的内部变量

10/11

点击“保存”，及“运行”

11/11

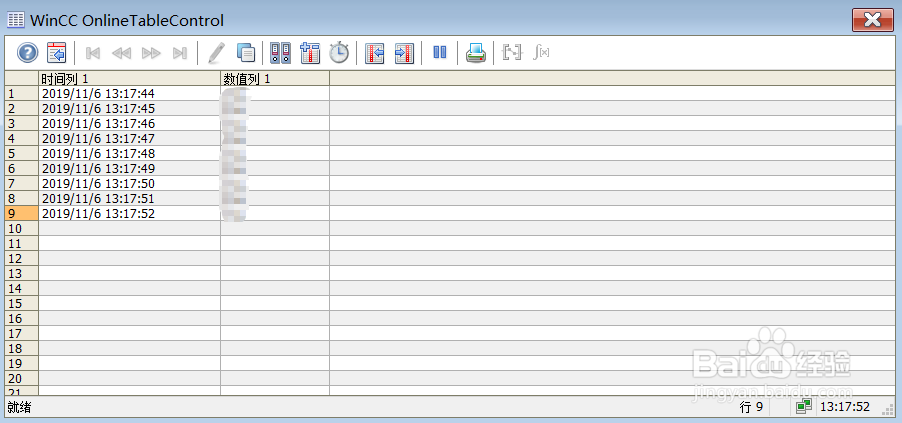

进入运行界面，就可以看到实时数据在组态趋势（表格）窗口控件显示。
