订阅proe怎么使用绘制弯曲的圆管（扫描）
来源：网络收集 点击： 时间：2024-04-03【导读】：
该经验为大家分享一片proe怎么使用绘制弯曲的圆管（扫描）的教程。方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

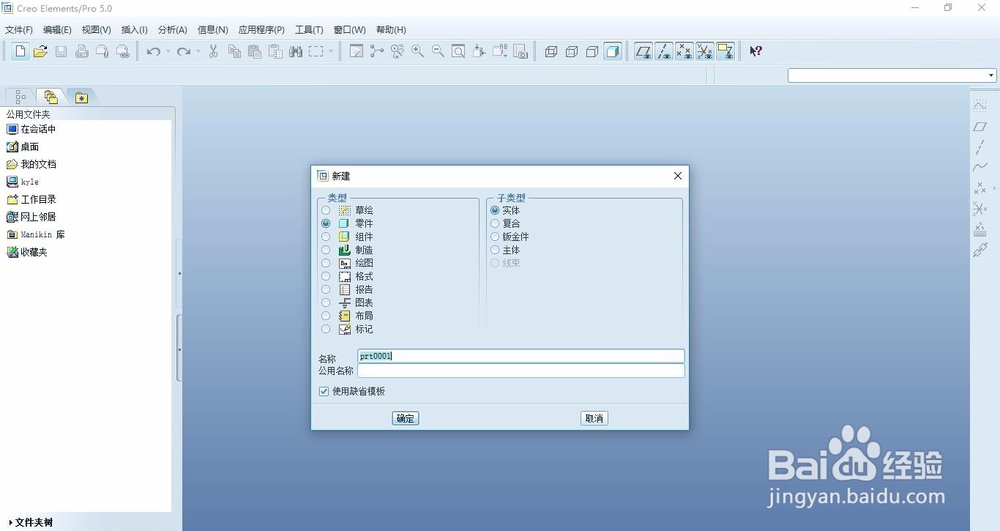

首先，双击或者右键打开我们的proe软件，这里以5.0版本为例，其他的版本的软件都能和使用该教程，新建一个零件，子类型为实体，使用缺省模块。
2/6依次点击菜单栏中的工具--扫描--伸出项，弹出一个对话框，分别有两个选项，意思是需要我们绘制一条曲线和一个截面，由于我们没有现有的线条，所以要绘制线条。

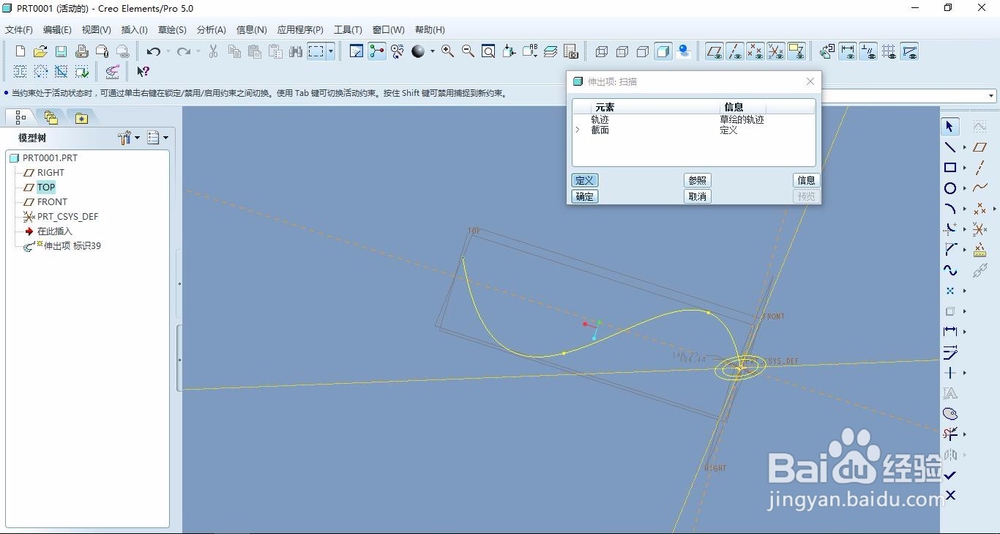

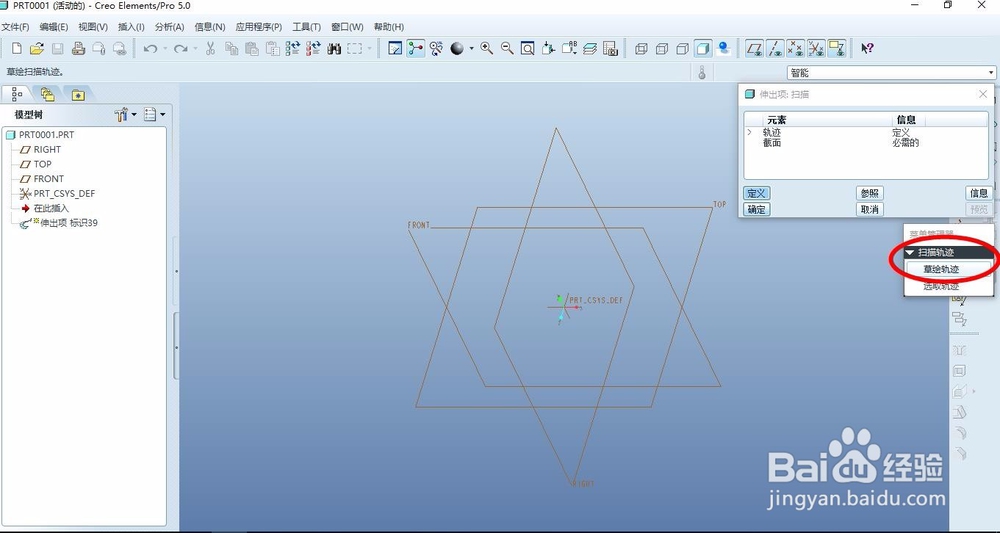

3/6点击草图绘制轨迹，选取一个top平面，以这个平面为草图平面，然后点击曲线，任意的绘制一条曲线，完成后点击打勾的图标。
4/6然后就会自动转到绘制截面的界面，然后我们在曲线的端点上绘制两个圆，即一个圆环，完成后就可以打勾退出了。

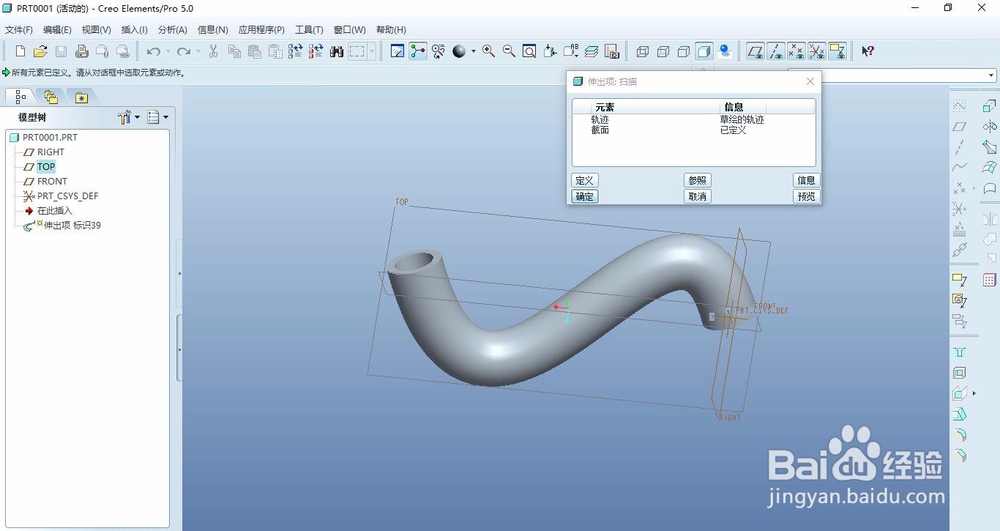

5/6完成后我们点击伸出项扫面的对话框中的预览，查看是否符合我们的预期，如果没有问题，就可以点击确定，如下图所示。

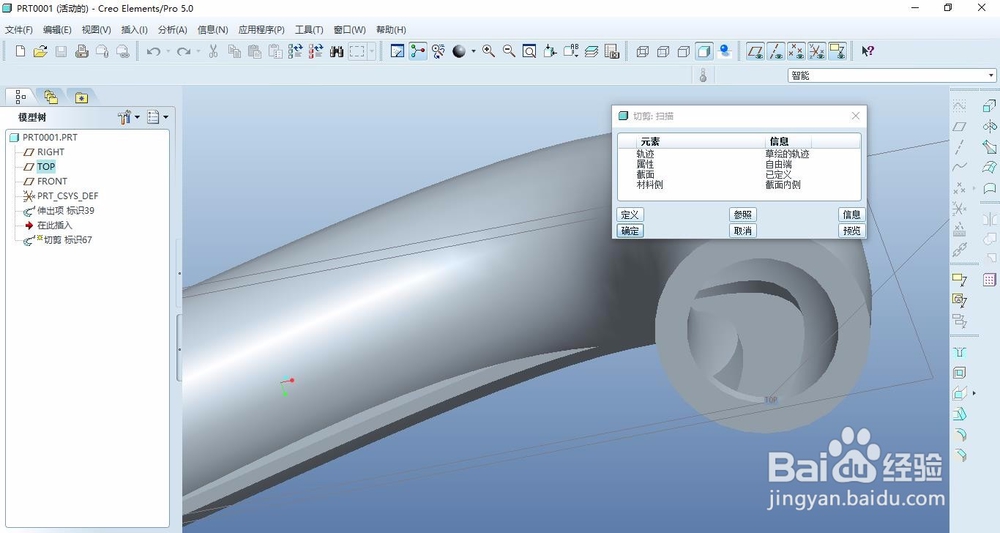

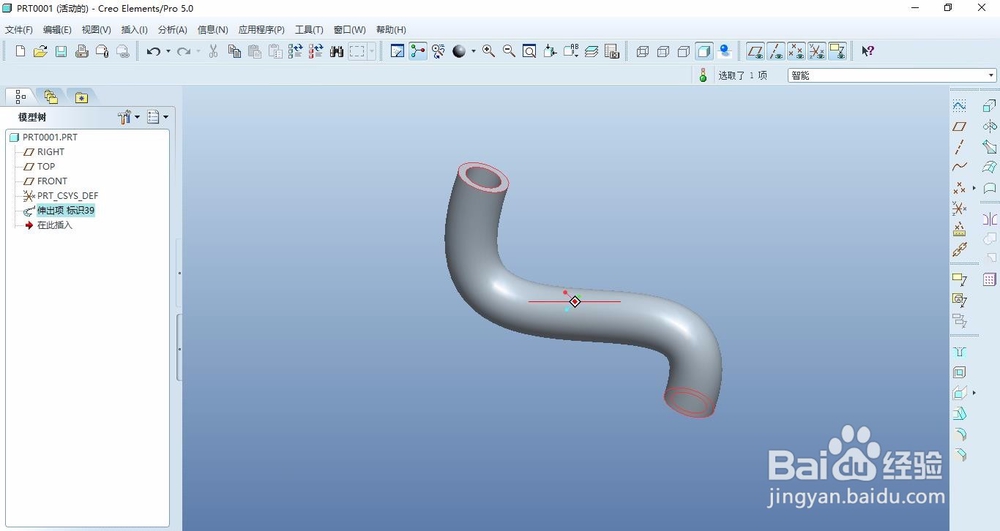

6/6完成后就可以退出保存了，当然，扫描中有许多的功能，也能进行切除的，如下图所示。
注意事项由于擅长的三维软件是UG和solidworks，
所以proe有不足请多多包涵。
