在使用HyperView后处理软件进行图形结果显示时，有时候需要我们将多个视图放在一起进行对比分析，那么HyperView为用户提供了多视图显示的操作，下面我们就讲一下如何进行多视图显示。工具/原料moreHyperView多视图显示方法/步骤1/6分步阅读

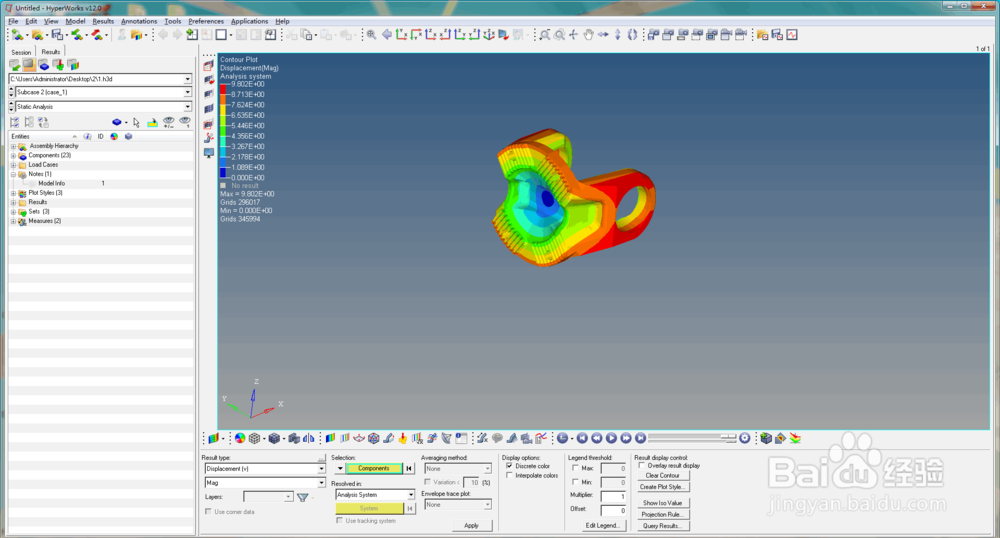

首先我们打开HyperView软件，并打开一个H3D模型，并通过命令显示其位移Displacement结果；

2/6

在软件的菜单栏中我们找到Page Controls工具栏，然后在其中点开Page Window layout命令；

3/6

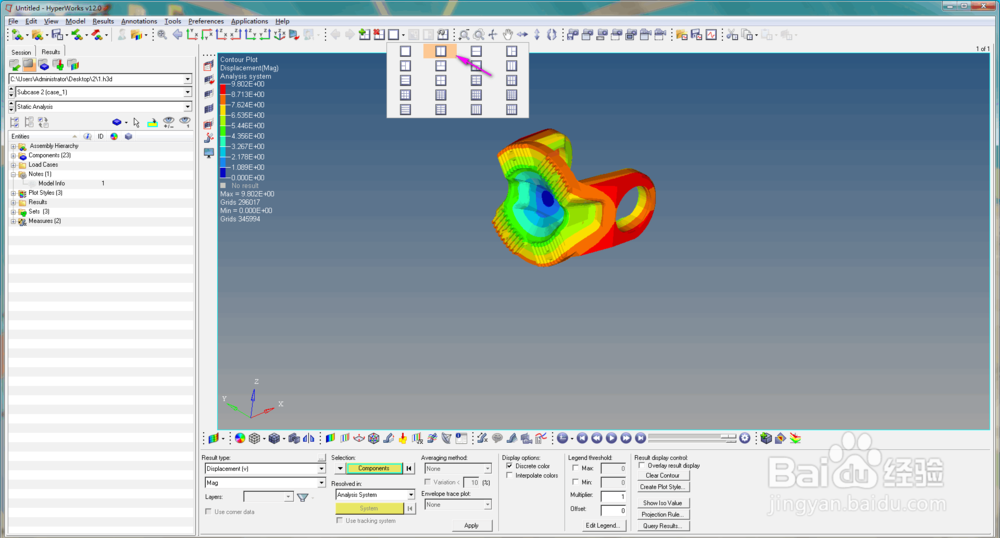

在命令的下拉列表中选择两个视图的结果显示方式，如下图所示，也可以根据用户的需要进行多个视图显示方式；

4/6

这时会在视图的右侧新增加一个空白视图框，在左侧的视图框中右键单击，并在下拉列表中选择Active ModelCopy；

5/6

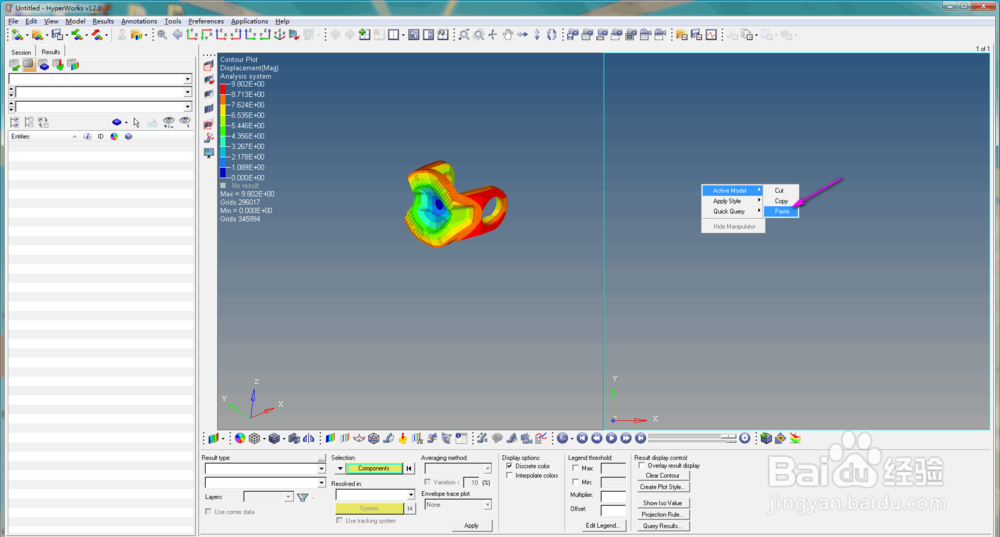

将鼠标移动至空白视图框中，右键单击并在下拉列表中选择Active ModelPaste；

6/6

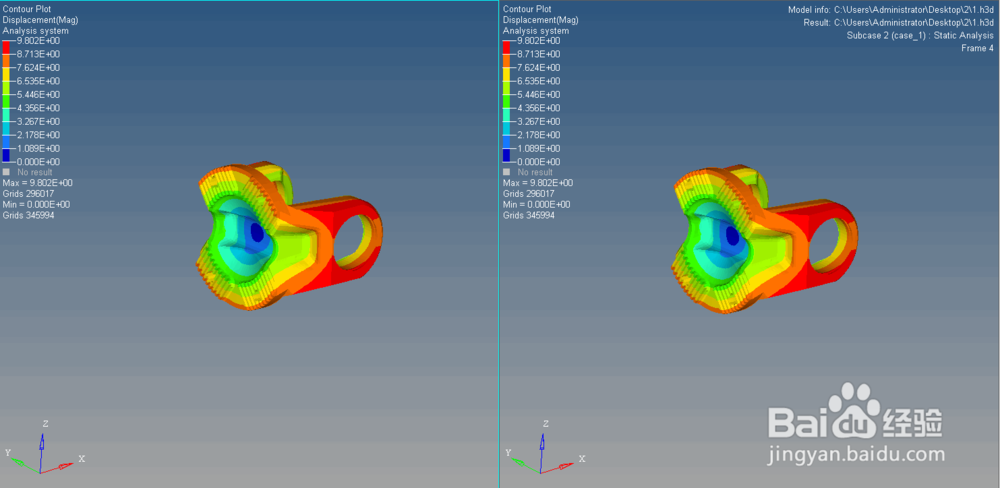

这样我们就将左侧视图框中的模型复制到右侧视图框中，可以对两个模型分别进行操作，让其以不同的方式显示其结果，如第一个显示位移结果，第二个显示应力结果。

注意事项

在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
