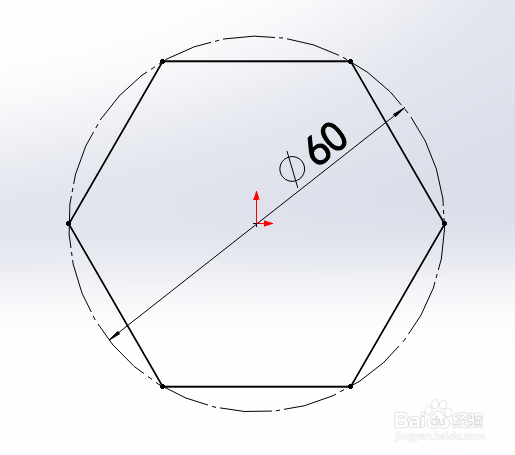

以下图为例。

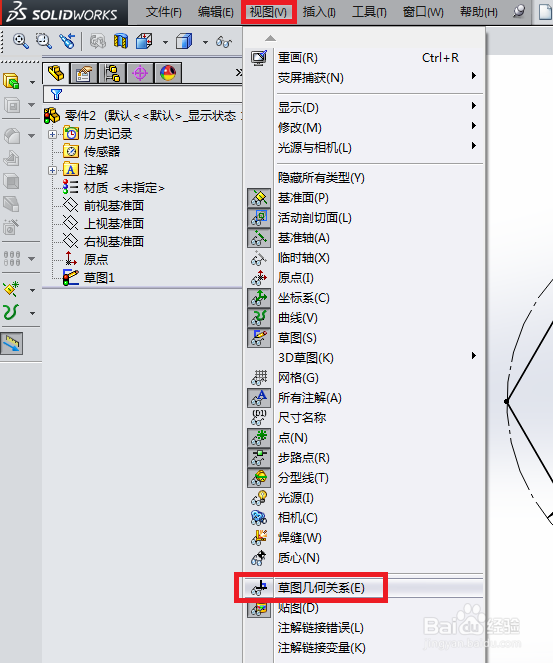

第一种方式。单击菜单栏的“视图”→“草图几何关系”。

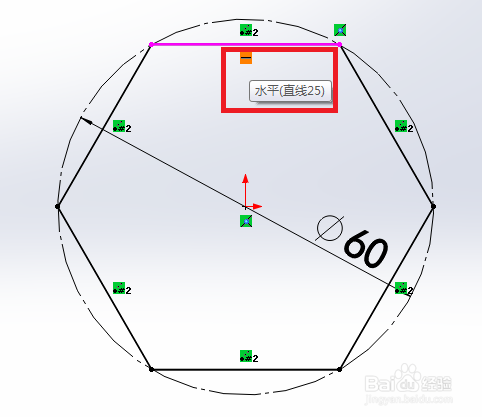

以图标的形式显示出草图里所有图形实体的几何关系。鼠标移动到图标附件就会显示该图标的意义。

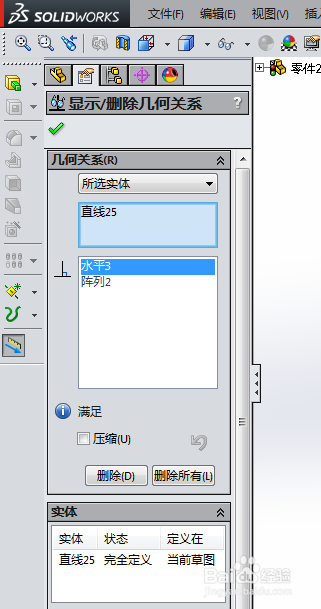

双击某一图标，便会在左侧显示出该图标所属草图实体的所有几何关系。可对几何关系进行压缩，删除的操作。

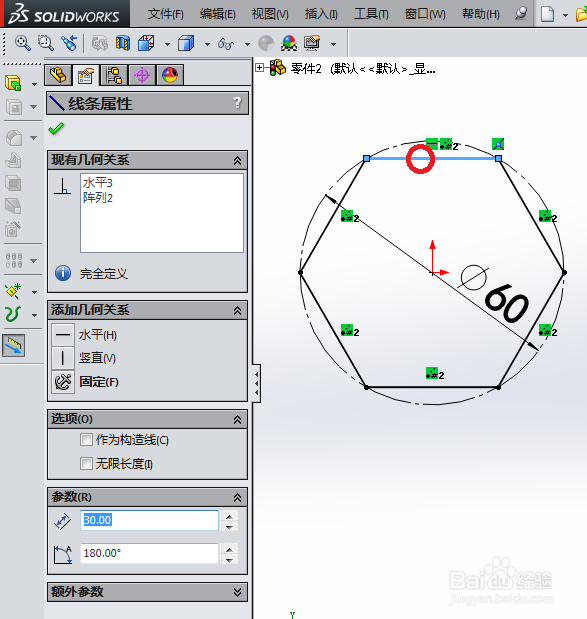

第二种方式。选择一个草图实体，则在左侧显示出该草图实体的所有几何关系，可进行删除、添加的操作。

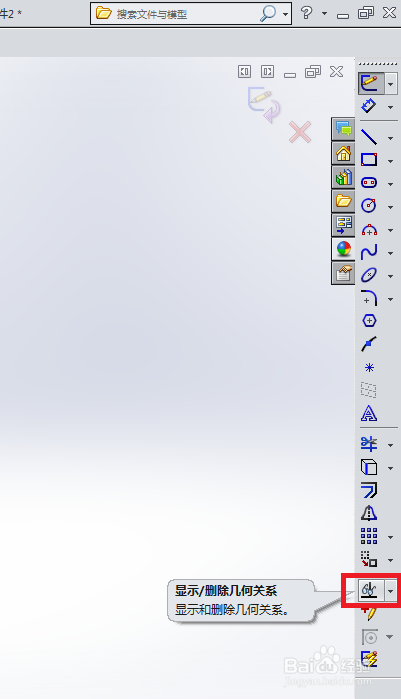

第三种方式。单击草图工具栏的“显示/删除几何关系”。

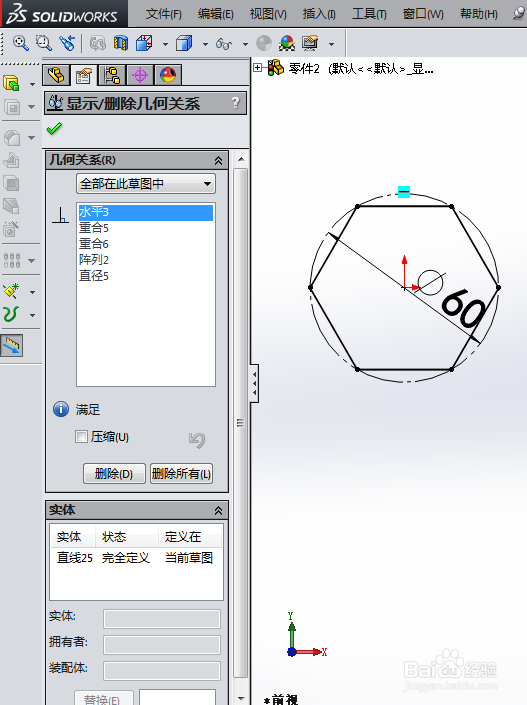

在左侧的属性管理器里，显示出所有草图实体的几何关系。可进行压缩、删除的操作。

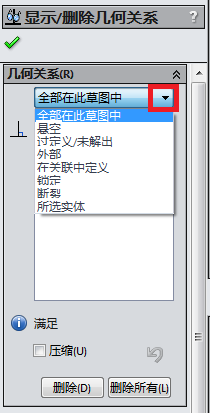

在“几何关系”下的倒三角下拉菜单中还可选择显示某种意义上的几何关系。
