西门子系列PLC是目前主流市场上，应用的最多，同时也是最受大家青睐的产品。尤其对于电气自动化专业的工程师们，熟练掌握这款PLC的设计和应用就更加重要了。本篇经验就是要教大家如何在博途软件中，建立一个新的工程，建立数据点，编写一个简单的程序实例。工具/原料more博途V14编程软件方法/步骤1/9分步阅读

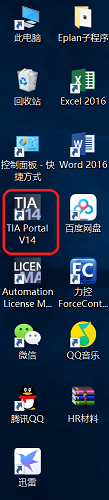

在桌面上选择博途V14应用程序按钮，进入编程软件。

2/9

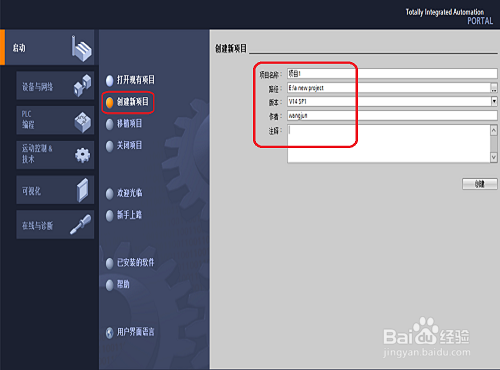

选择创建新工程，设置好项目的名称和保存的路径。

3/9

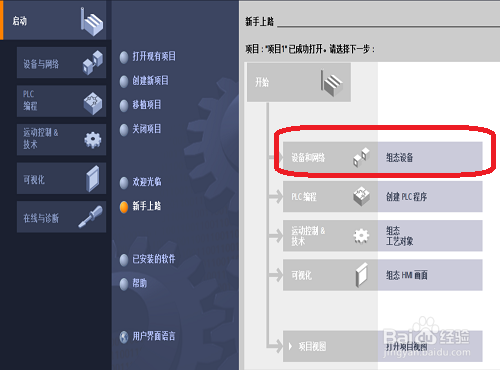

选择组态设备。

4/9

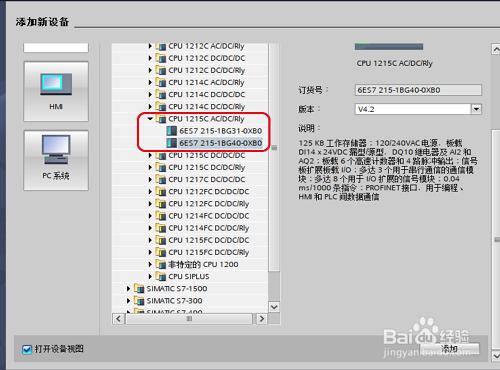

这里我们添加一个S7-1200系列PLC。

5/9

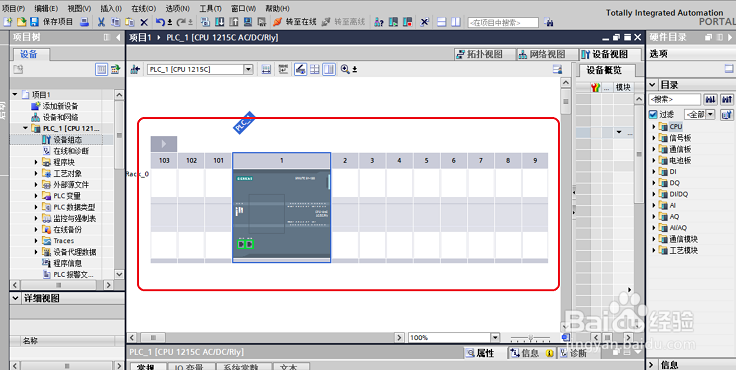

选择好后进入组态配置界面，可以看到除CPU外，最多可以配置8个模块。

6/9

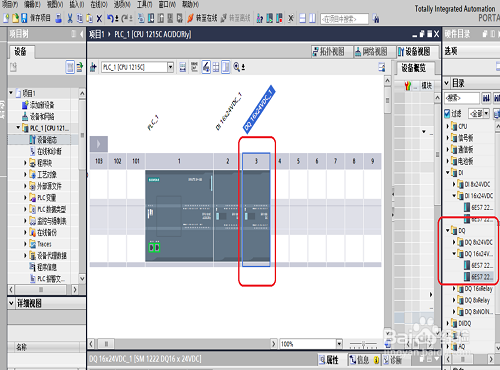

如图，我们可以从右边的菜单栏里再添加一个DQ，数字量输出模块。

7/9

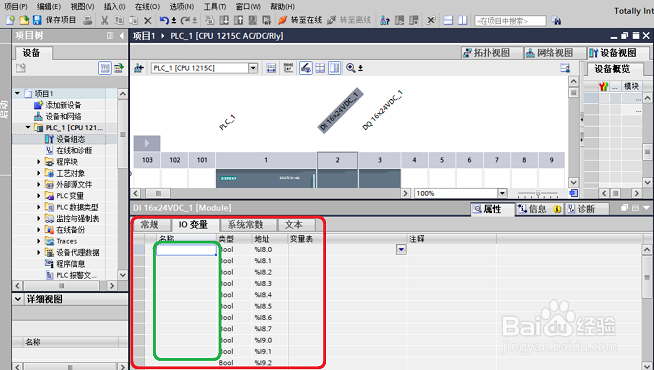

配置外部点，就是PLC的硬连接点，可以直接选中模块，然后下拉设置I/O变量的名称即可，博途V14软件支持中文变量名。

8/9

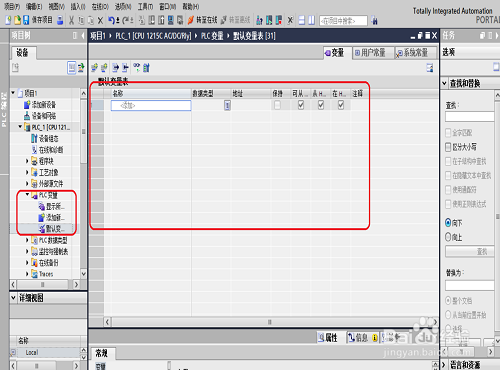

除了第七步的方法，还可以直接在变量表里建立数据变量，在左侧的PLC变量菜单栏里，编辑并设置变量。

9/9

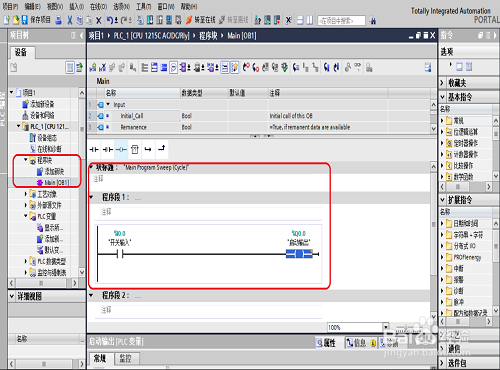

变量建立以后，就可以开始编程了。双击左侧菜单栏里的程序块， 这里我们在main程序块里建立了一个简单的输入输出程序，至此，整个工程就完成了。

注意事项

博途V14软件比较占内存，所以进入软件会比较慢，请耐心操作。
