订阅solidworks画复杂截面草图的技巧
来源：网络收集 点击： 时间：2024-04-03【导读】：

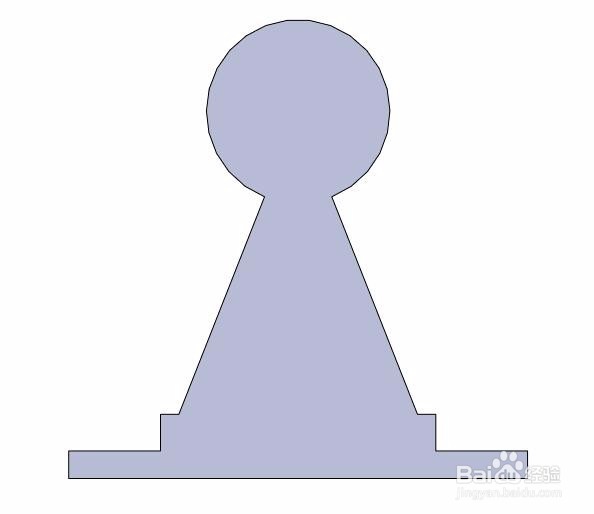

有很多零件用一个草图拉伸就可以生成，但是如果一次成型的话，草图会比较复杂，而且不容易后续修改，现以图片所示的导轨图片教大家一个很有用的技巧工具/原料moresolidworks，电脑方法/步骤1/4分步阅读
2/4
3/4
4/4

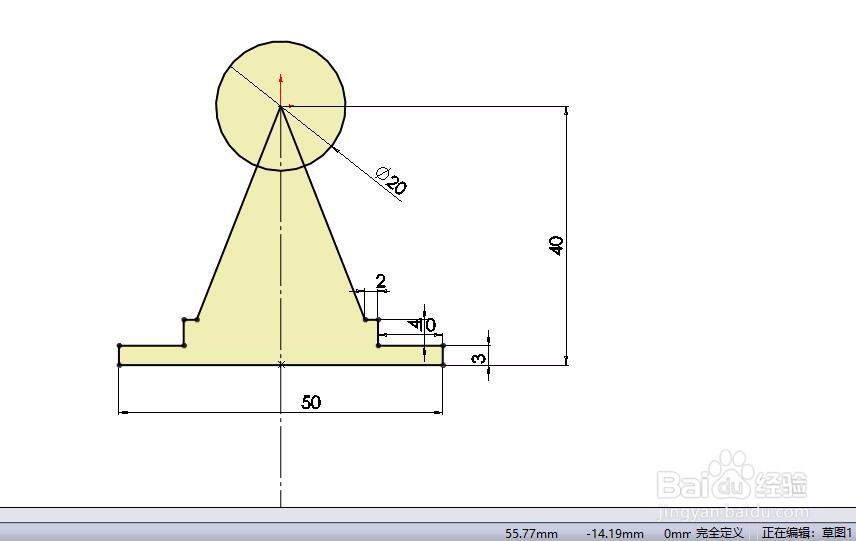

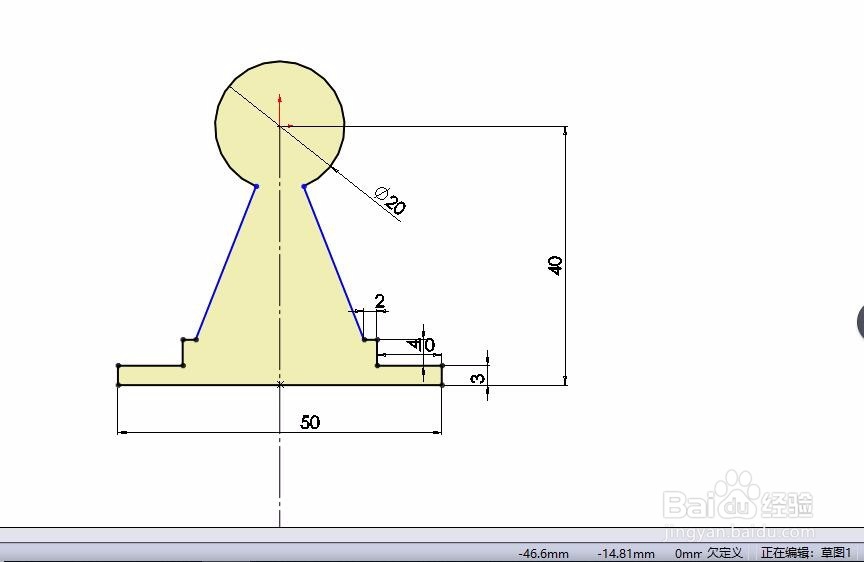

常规做法是先画一个如图所示的草图，然后剪切一下，成图2的样子，拉伸即可。但是这样大家请注意，剪切后草图变得不是完全约束了，这样非常不好
2/4一个比较实用的方法就是，直接拿图1的草图拉伸即可。初学者可能会觉得这样的草图不是一个封闭草图，实际上也是可以拉伸的。

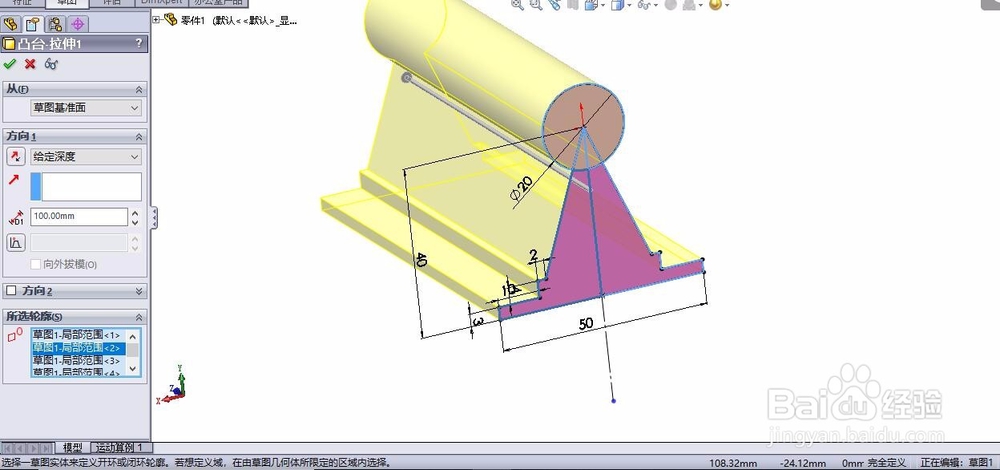

3/4使用草图1拉伸时，注意了，拉伸特征左边的选择项目中有个《所选轮廓》，鼠标点击一下，然后选择草图中需要拉伸的局部区域，选完之后拉伸即可。
4/4这样做的好处就是：不需要剪切，因为剪切很容易出现约束不完整，这样本次拉伸没问题，但是后续需要修改的话，就会出现诸多不便，还需要重新约束草图。
注意事项如有任何疑问，请各位留言或者私信，谢谢
