C4D硬边建模外六角造型的创建方法
来源:网络收集 点击: 时间:2024-04-03【导读】:
外六角造型,在机械配件中常可以看到。之前写过与外六角造型创建相关的经验,本次的与上次的有所不同。可以参考使用。工具/原料moreC4D方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
C4D

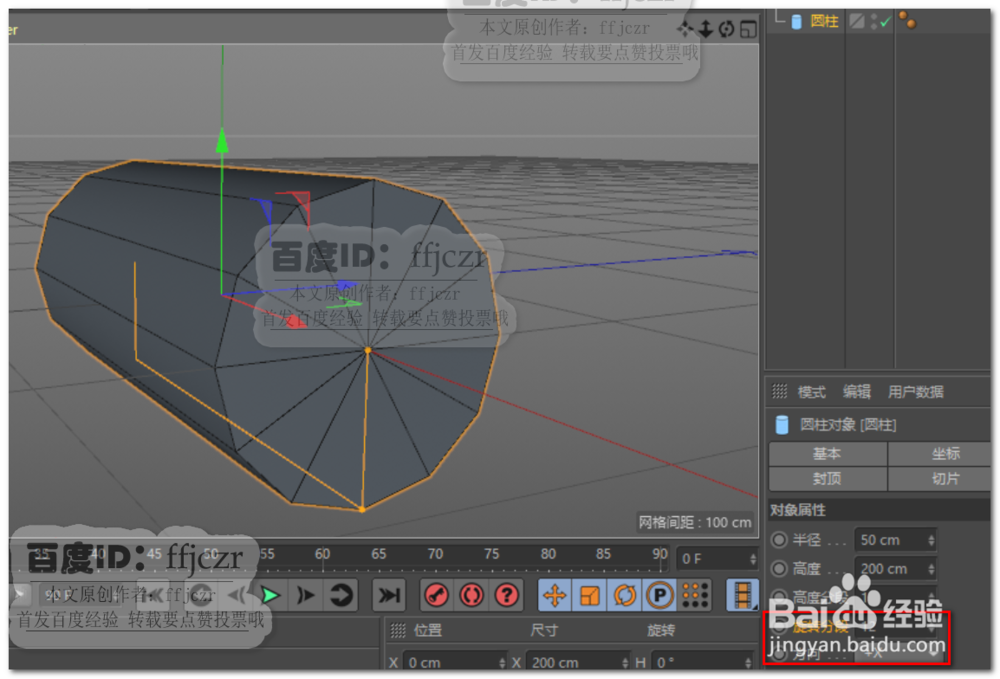

创建一个圆柱,方向为+X,旋转分段为12,半径为50。其它的默认。

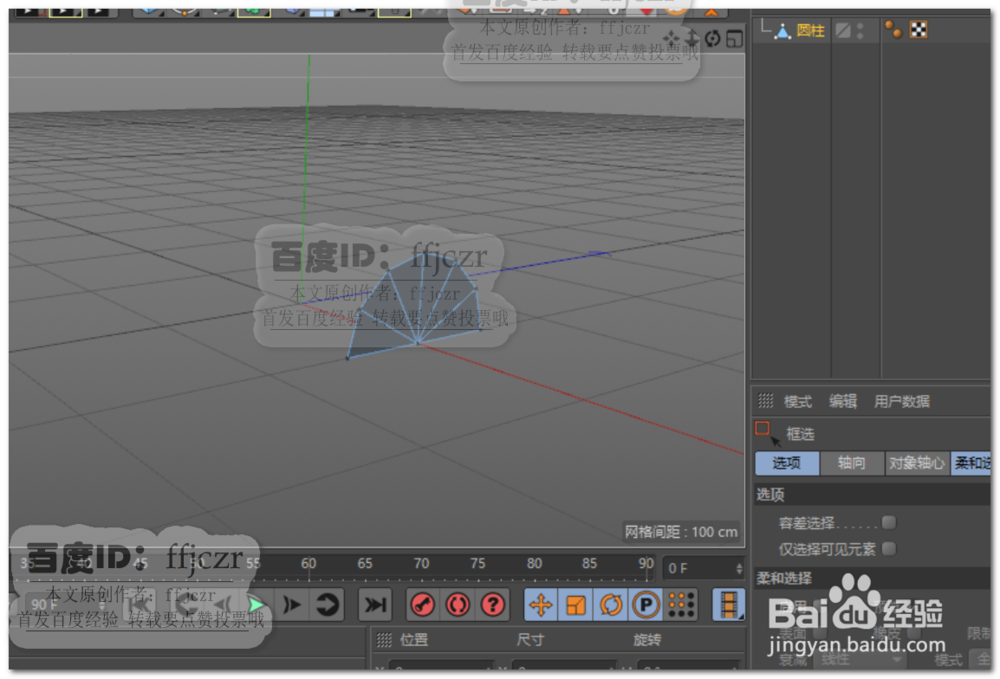

将圆柱体转为可编辑对象,保留圆柱体的一端封口,并删除封口的下半部分。

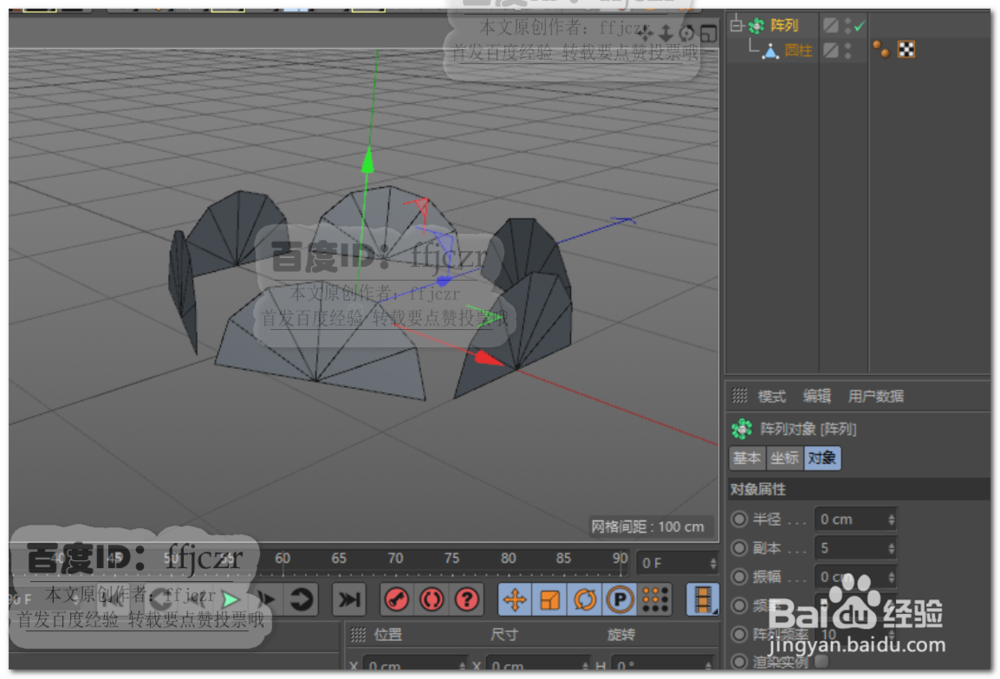

将上步得到的半圆面进行阵列,阵列的半径为0,副本为5。

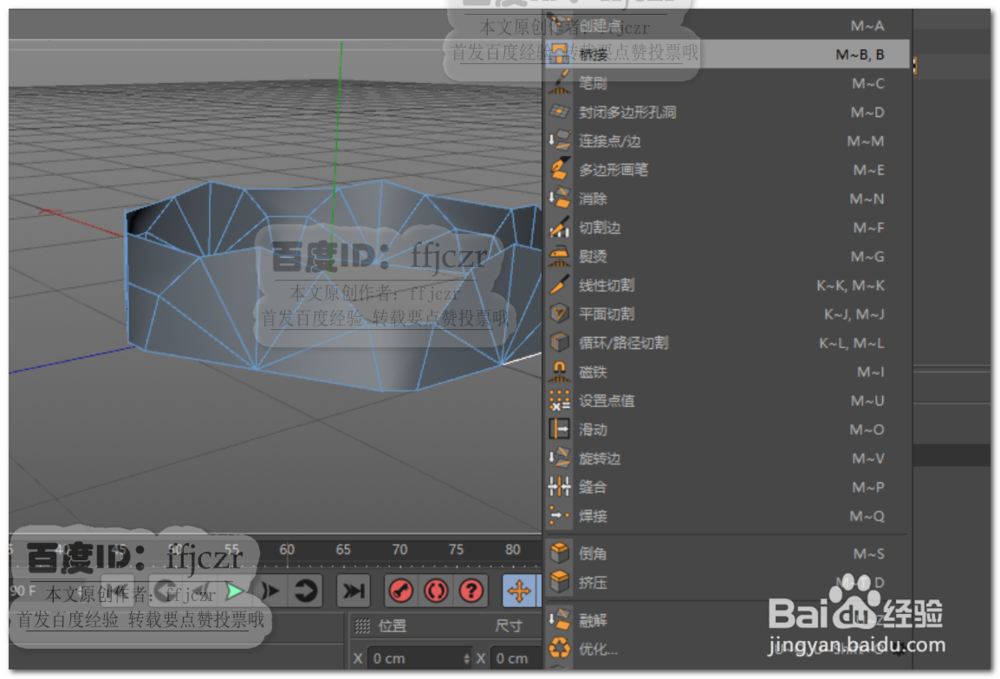

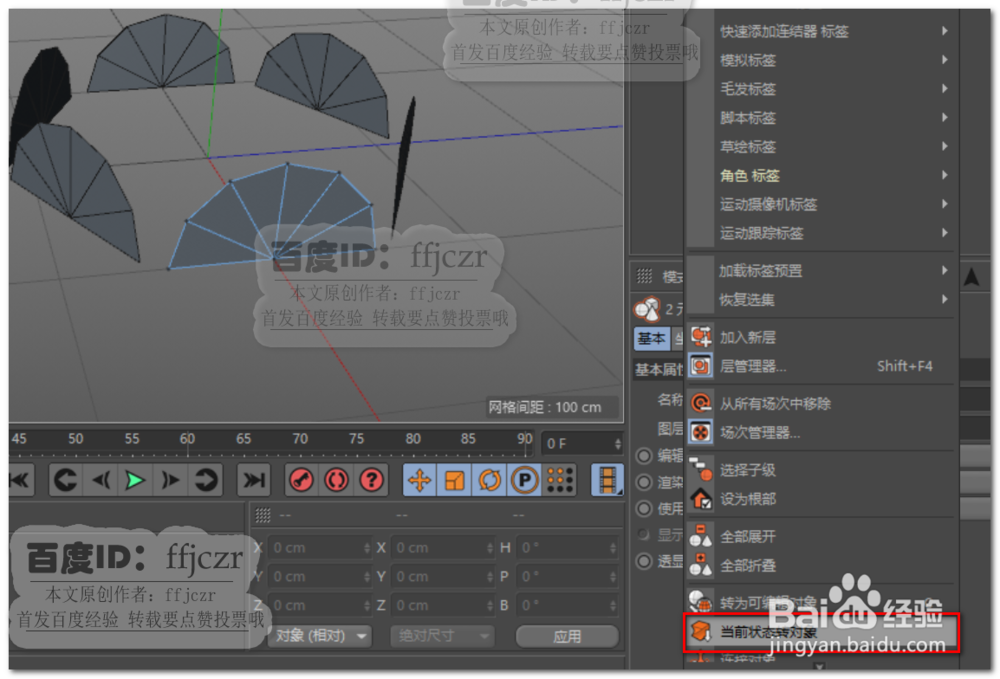

选择阵列对象,将当前状态转为对象,原阵列对象隐藏。用桥接工具对相邻的半圆边连接起来,如图2所示。


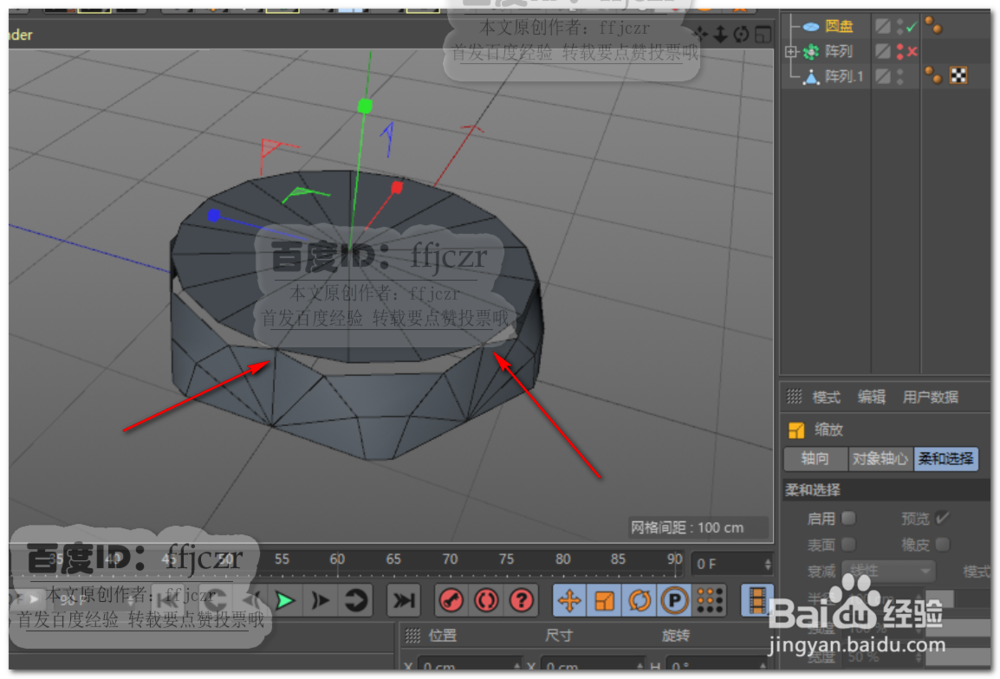

创建一个圆盘,旋转分段为18,圆盘分段为1;调整圆盘旋转分段,让其中的六条分段正好与阵列的半圆中线重合,如图所示。将圆盘缩小并向上移动一点距离(这个距离不用太大一点即可,不用具体数据)。

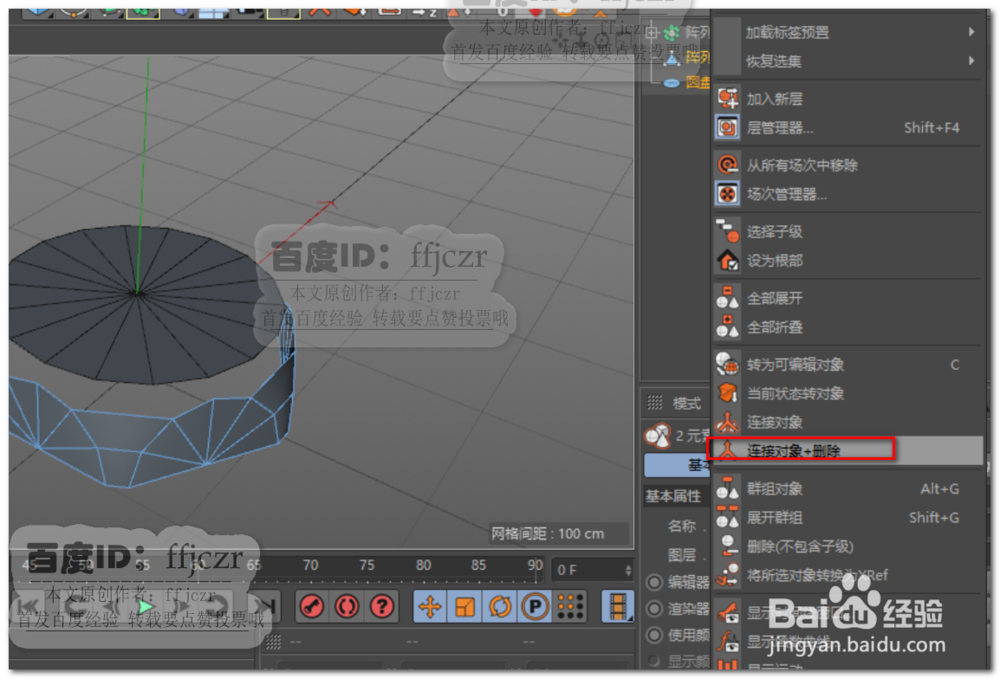

选中圆盘与阵列的六个半圆,连接对象+删除。

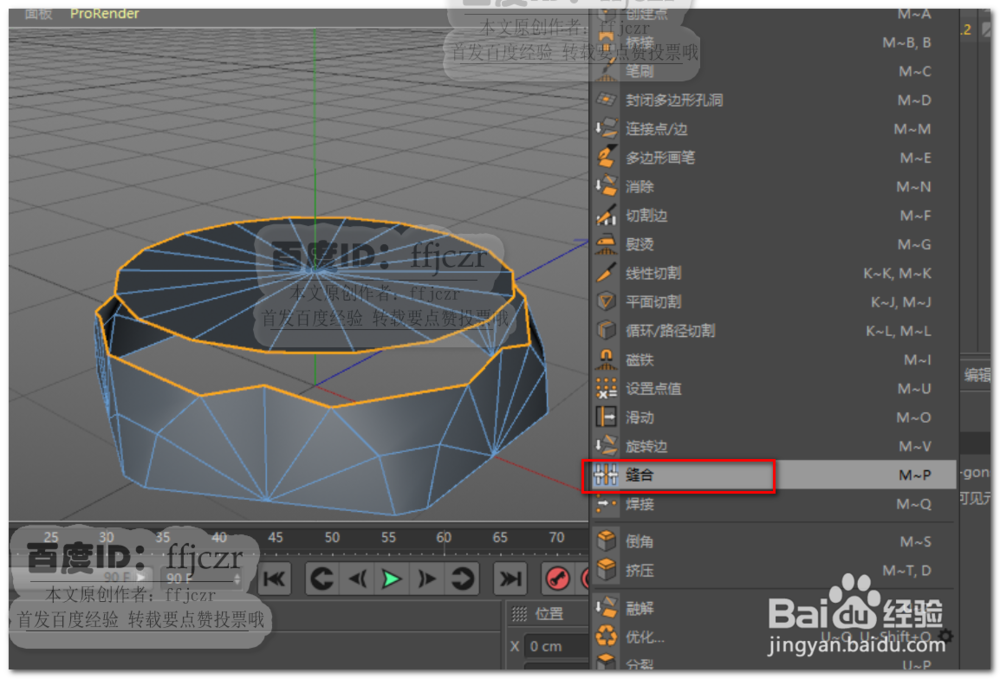

选中圆盘的外轮廓边与六边型端面的边,用缝合命令,按住Shift键,鼠标点选要缝合的点拖动到相对应的点放手,即可完成缝合。

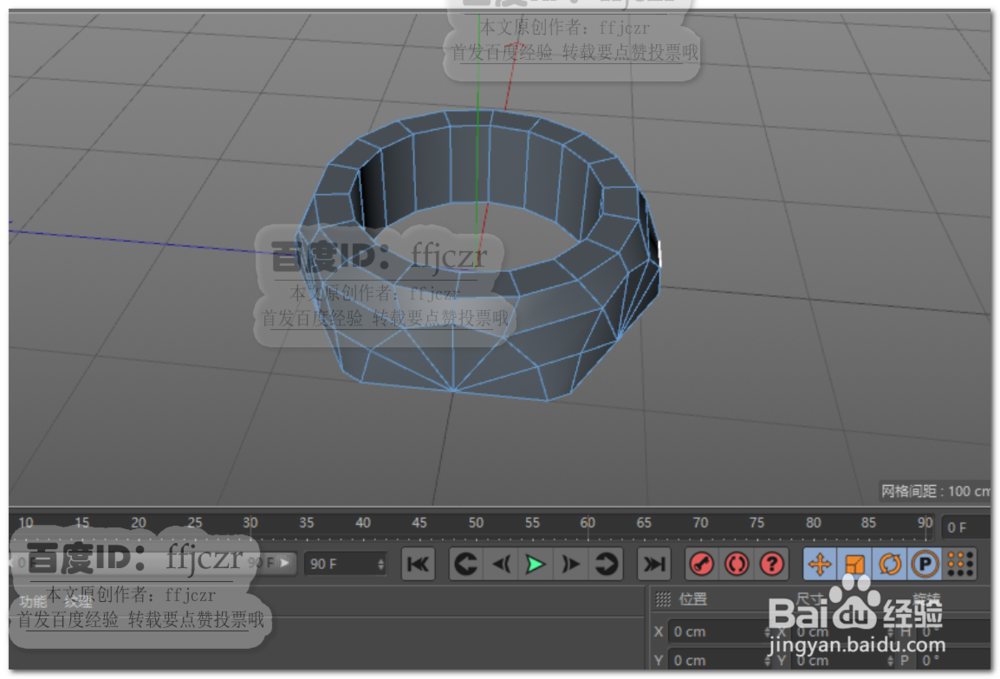

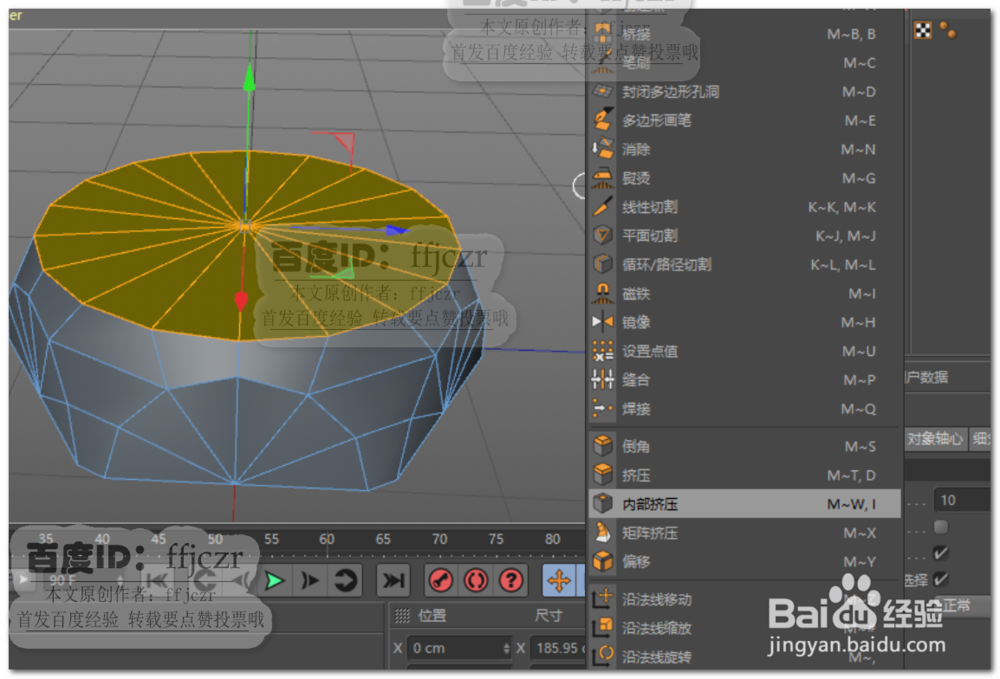

选中模型的端面,用内部挤压向仙挤压一段距离,再向下挤压,删除选中的面,即可得到开孔的效果。

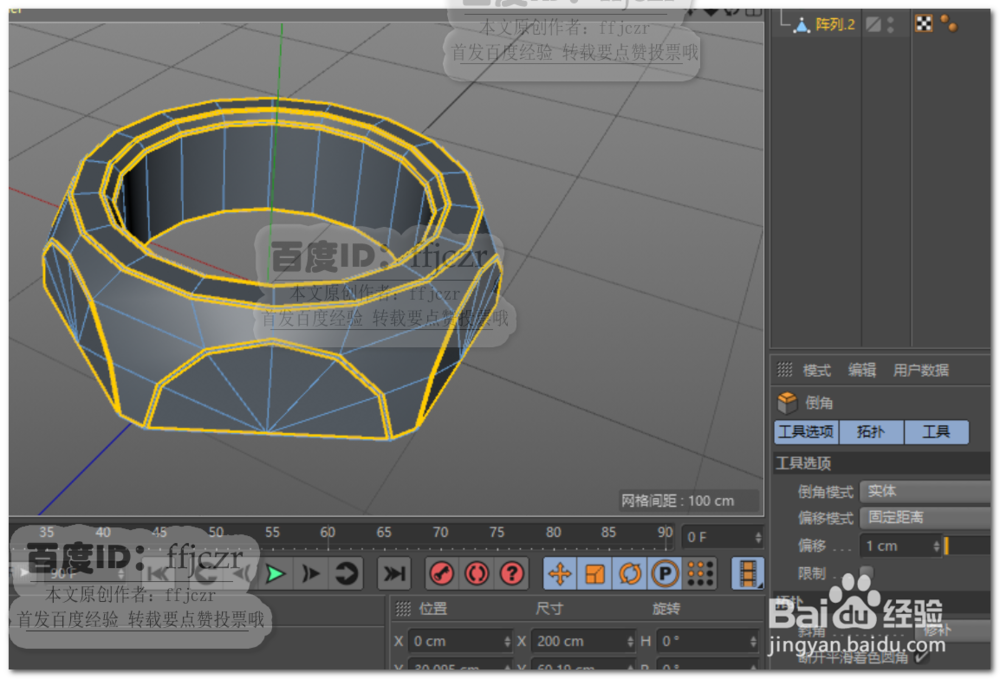

边模式中,选中模型要倒角的边(如图所示)进行实体倒角。给模型添加一个细分曲面。即可得到圆滑的硬边模型。
