订阅UG如何设置工程图如何更改剖面线样式
来源：网络收集 点击： 时间：2024-04-03【导读】：
UG更改工程图如何更改剖面线样式工具/原料moreUG方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

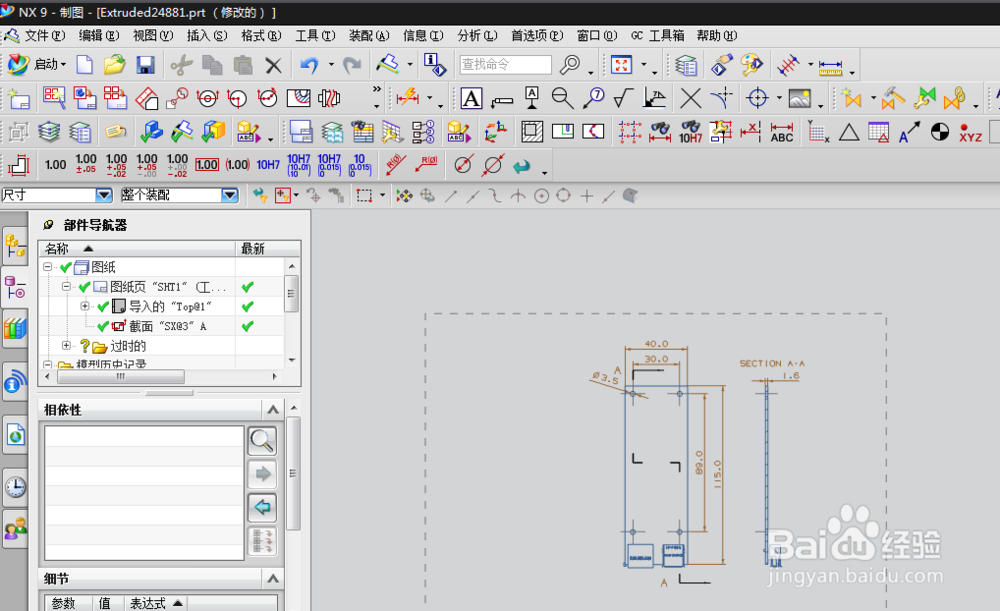

打开一个工程图，做好剖视图
2/7双击剖面线，弹出一个对话框

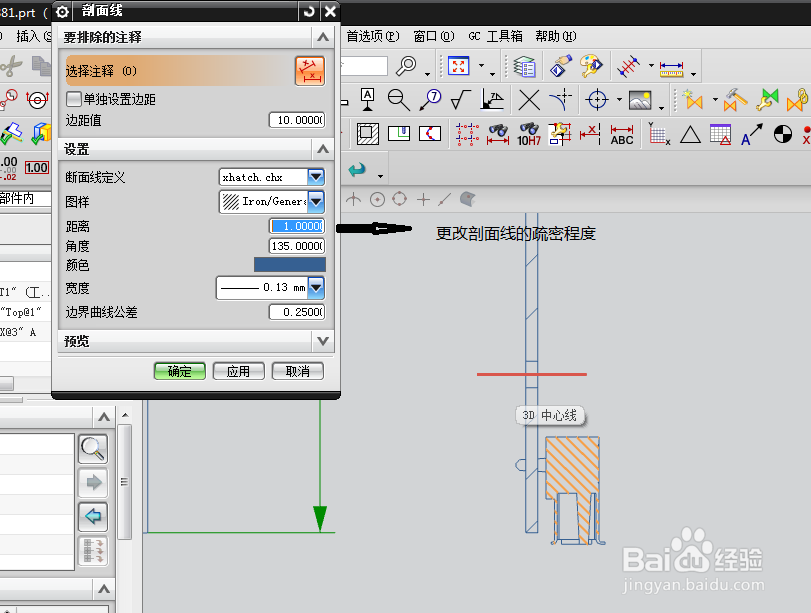

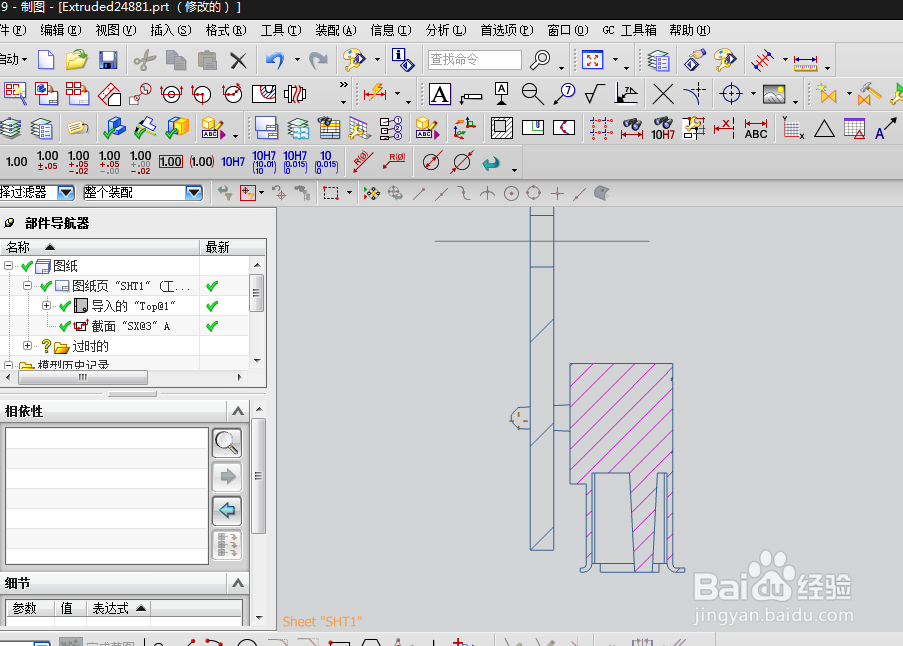

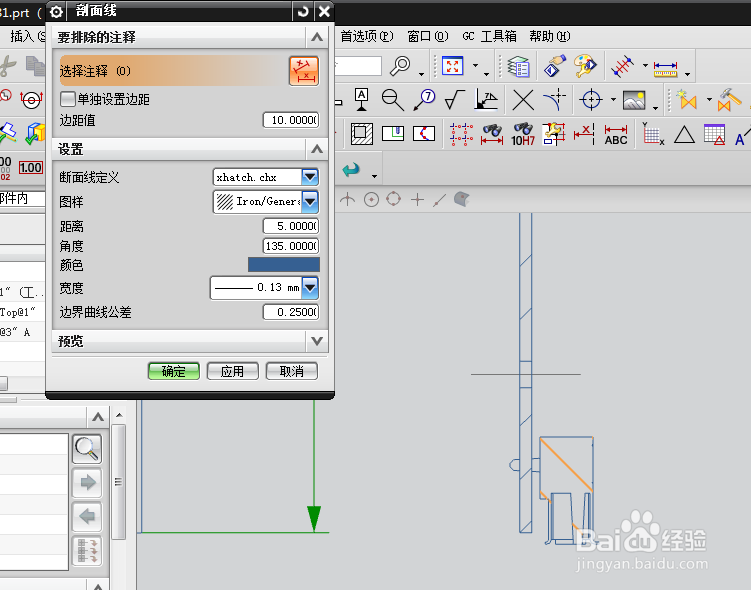

3/7更改剖面线的疏密程度-应用，可以看到变化

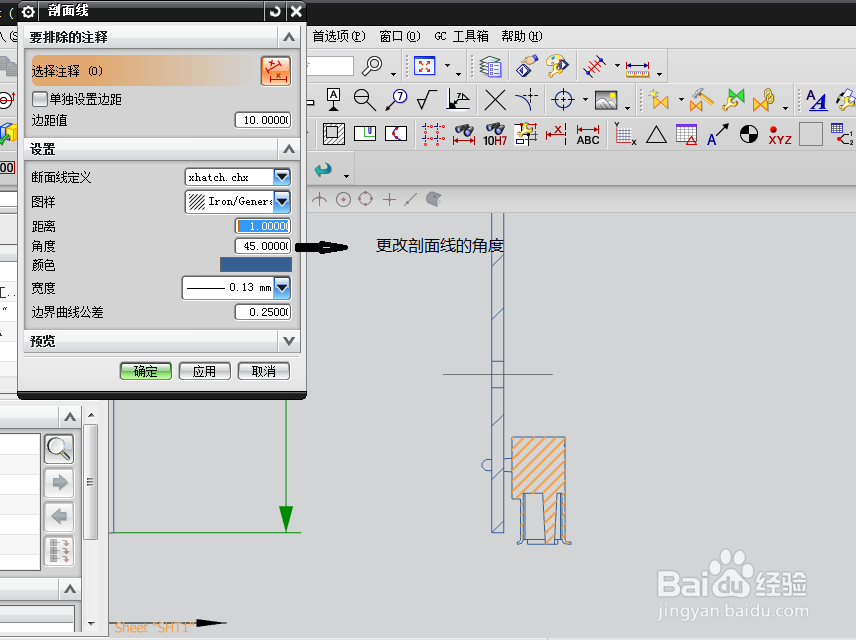

4/7更改剖面线的角度-应用，可以看到变化

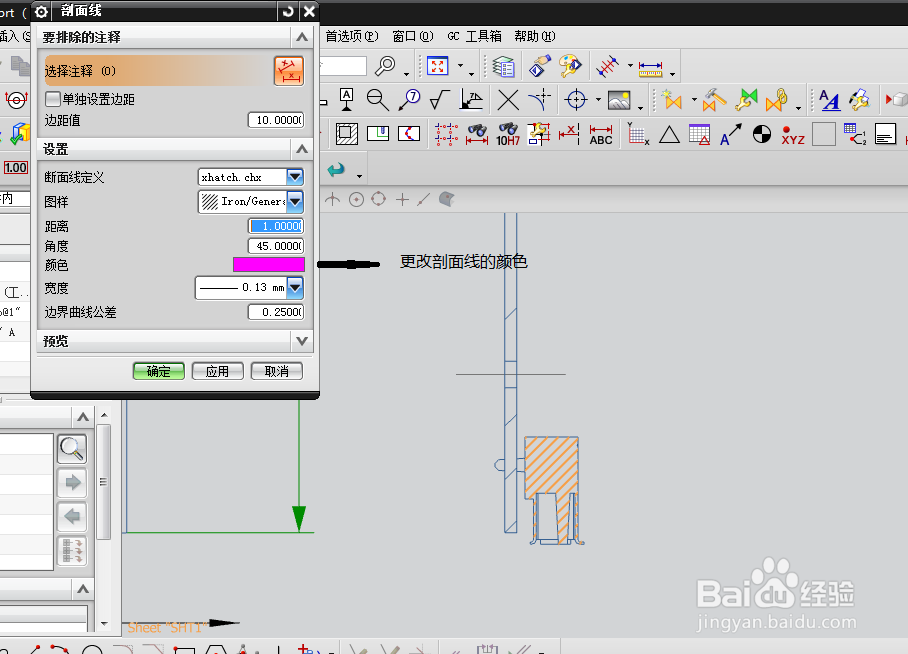

5/7更改剖面线的颜色--应用，暂时看不出看到变化
6/7更改剖面线的线宽-应用，可以看到变化，建议不做更改
7/7确定。此方法是对已经有的剖面线做更改，若果需要对后续剖面线做更改需要在首选项中去设置
注意事项此种方法灵活多变，一般是后期的调整
固定样式的，请在做剖视前在首选项-制图中设置
