订阅CAD建模教程：[9]怎么画线性阵列/圆形阵列
来源：网络收集 点击： 时间：2024-04-03【导读】：
下面我们来介绍CAD建模中——画线性阵列/圆形阵列品牌型号：使用平台：云图三维方法/步骤:线性阵列（草图）1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
方法/步骤:圆形阵列（草图） 1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
我们选择云图三维CAD，无需下载CAD软件，只需云端登录平台。
2/9登录平台，新建模型，进入建模空间。
3/9点击开始草图，选中想要绘制草图的平面，开始绘制。
4/9通过对基本元素确定线性阵列方向、线性阵列次数来创建多个元素,创建一个半径大小任意的圆，以圆为例进行线性阵列；
5/9点击 启动线性阵列命令，弹出如下表单；
6/9选择要列阵的元素
7/9选择阵列方向1（单行多列），输入距离和数量（50mm，3）；
8/9选择阵列方向2（多行多列），输入距离和数量（50mm，3）；
9/9点击“✔”或按enter键确定，生成如图所示阵列图形
方法/步骤:圆形阵列（草图） 1/8我们选择云图三维CAD，无需下载CAD软件，只需云端登录平台。
2/8登录平台，新建模型，进入建模空间。

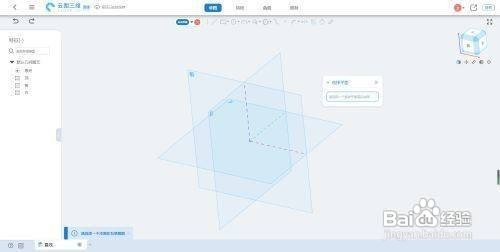

3/8点击开始草图，选中想要绘制草图的平面，开始绘制。

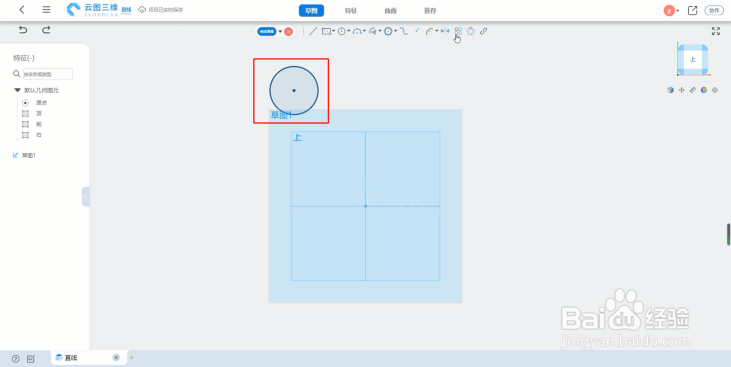

4/8创建一个半径大小任意的圆，以圆为例进行线性阵列；
5/8点击 启动线性阵列命令，弹出如下表单
6/8选择要阵列的元素

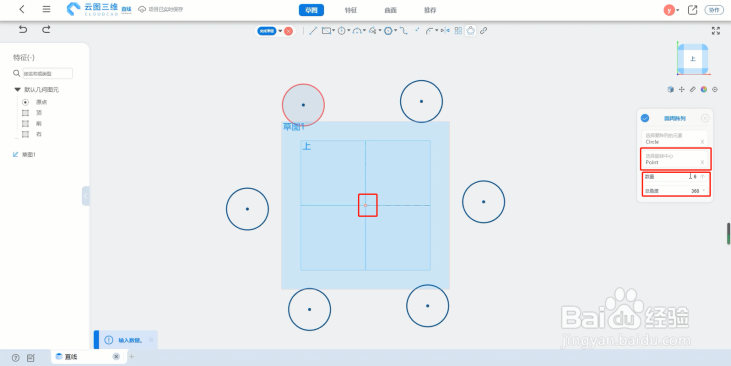

7/8选择阵列中心，输入数量总角度（6，360°）；

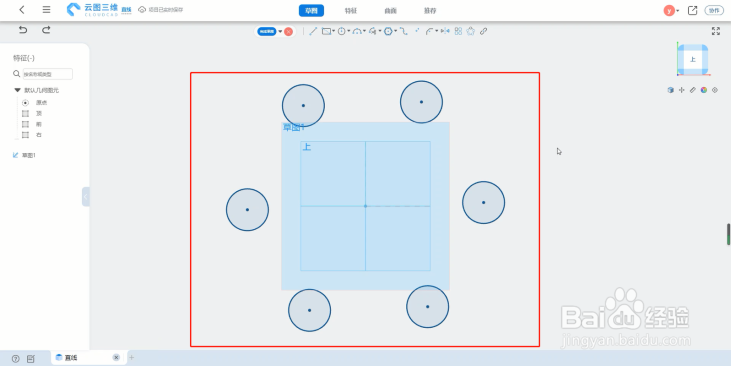

8/8点击“✔”或按enter键确定，生成如图所示阵列图形。
