订阅Processing：3D图形的读取和保存(.dxf.obj)
来源：网络收集 点击： 时间：2024-04-03【导读】：
介绍Processing中读取obj三维图形，和保存三维场景（图形）到dxf文件的办法。工具/原料moreProcessing方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

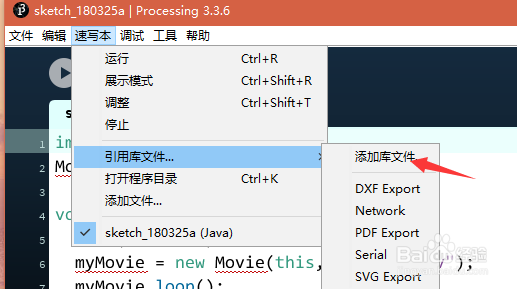

要输出三维图形到DXF文件，需要有DXF Export库。如果没有，从如图菜单添加库。

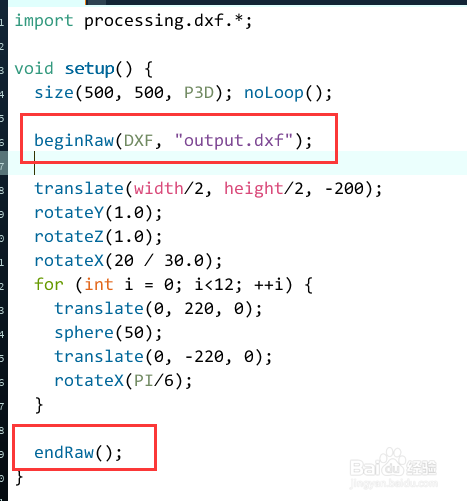

2/8在程序最前加上import processing.dxf.*;
注意渲染器设置为P3D.（size(宽,高,P3D)）
使用beginRaw(DXF,输出文件名);开始捕获，使用endRaw()结束捕获，将这期间绘制的三维图形保存到文件。

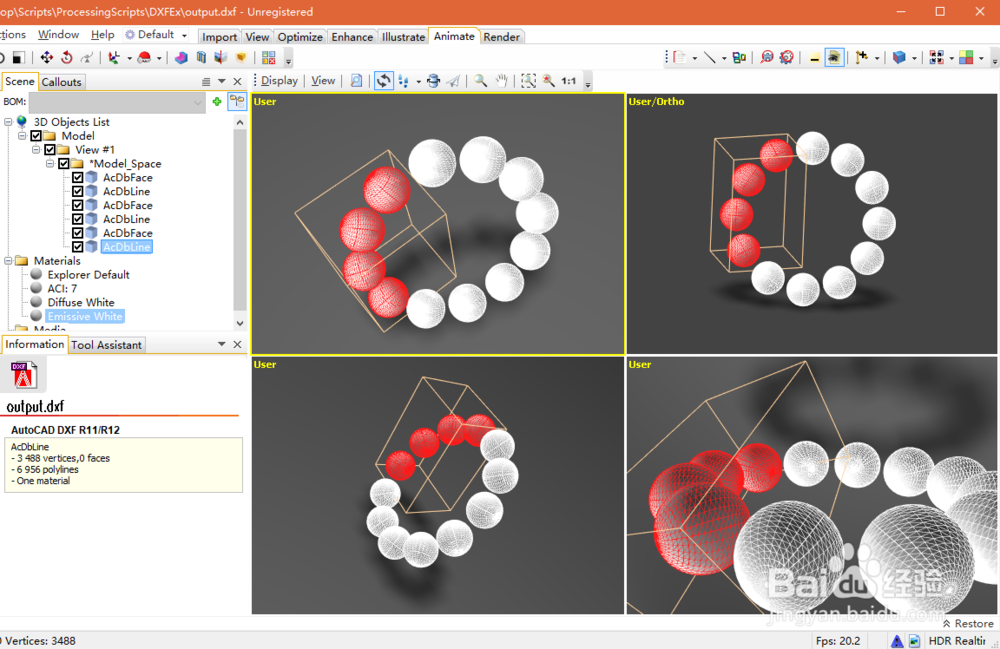

3/8由于我们没有使用noStroke也没有使用noFill，绘制的图形包括线和面，导出的有多个部分，有线Line和面Face.

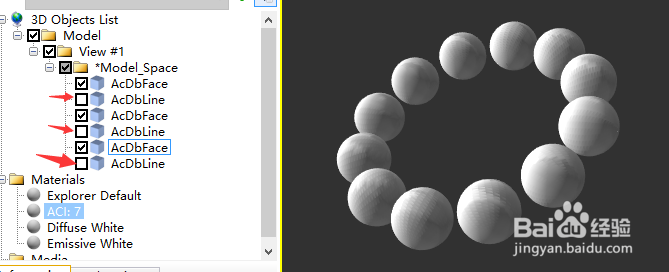

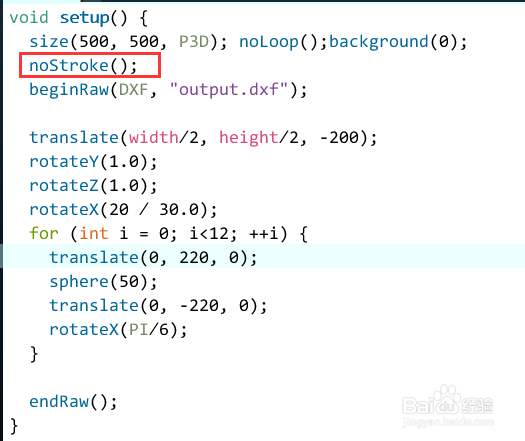

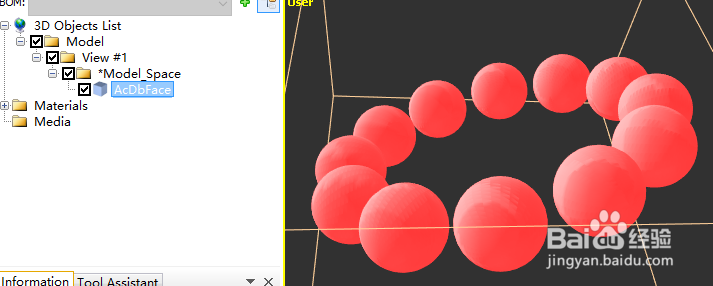

4/8使用noStroke函数以取消线条的绘制，这样输出文件中也没有了线Line，只有Face对象。

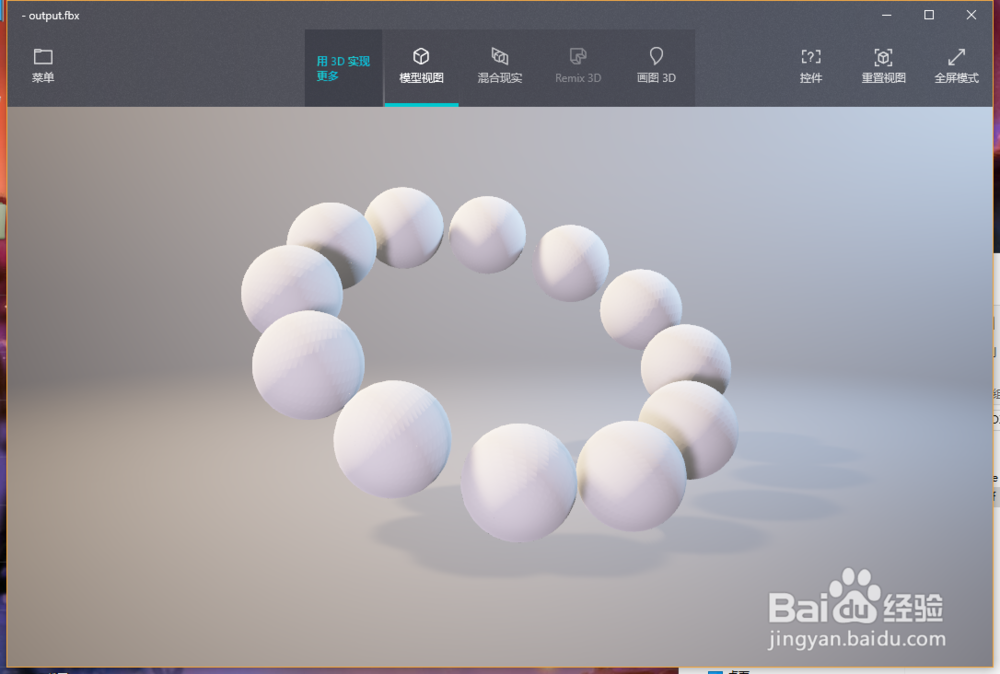

5/8导出的dxf使用不方便，可以使用Deep Exploration等软件转化成FBX，OBJ等其他格式。

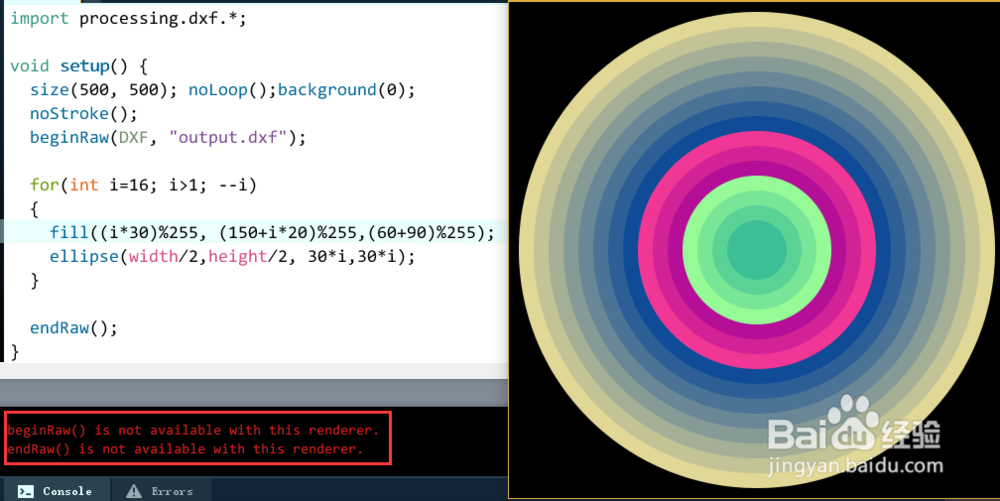

6/8另外要注意，默认渲染器不支持图形导出。DXF导出必须在OpenGL的两个模式：P2D和P3D下使用。

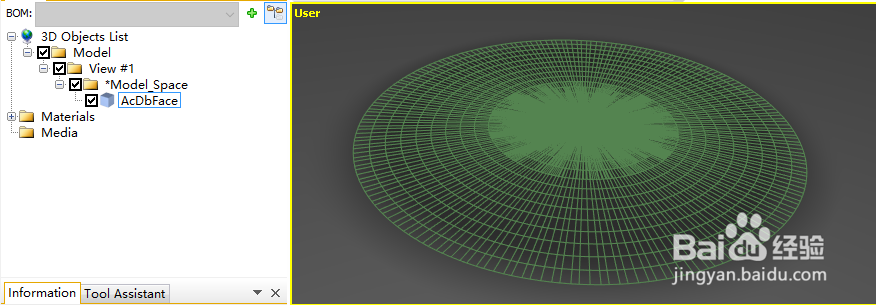

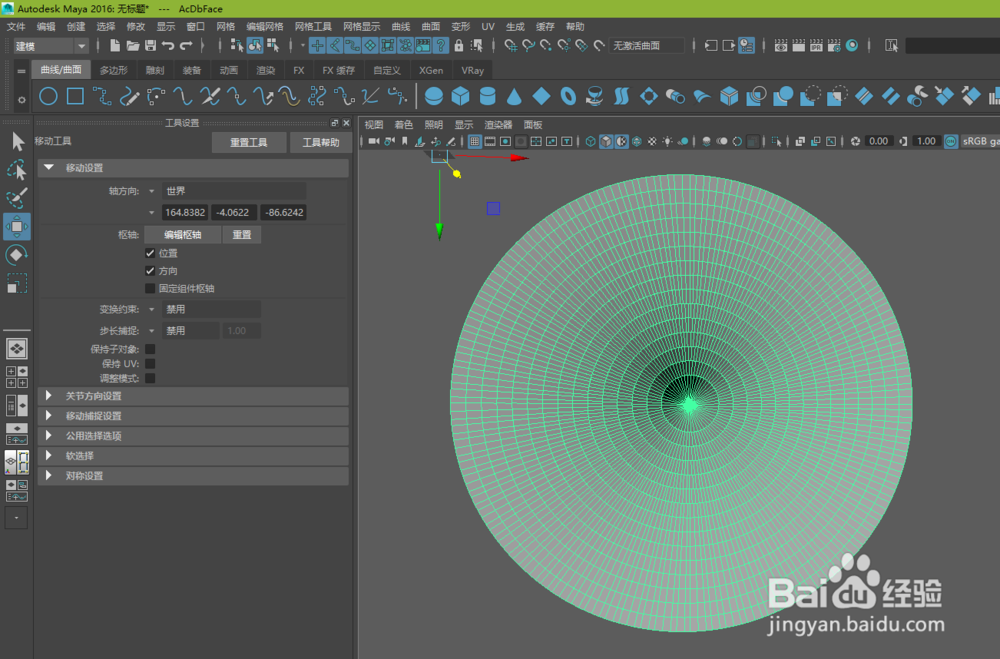

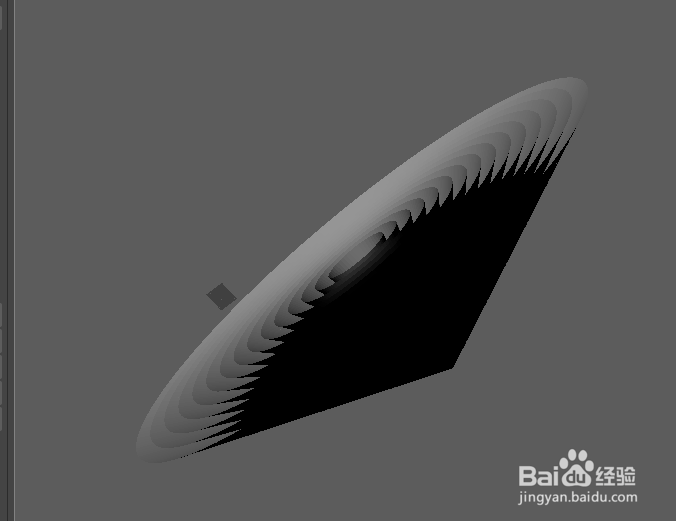

7/8P2D模式下，平面图形是可以导出的。如图是P2D模式下绘制的平面图形椭圆导出图像，接着转化成FBX格式可导入Maya查看和编辑。

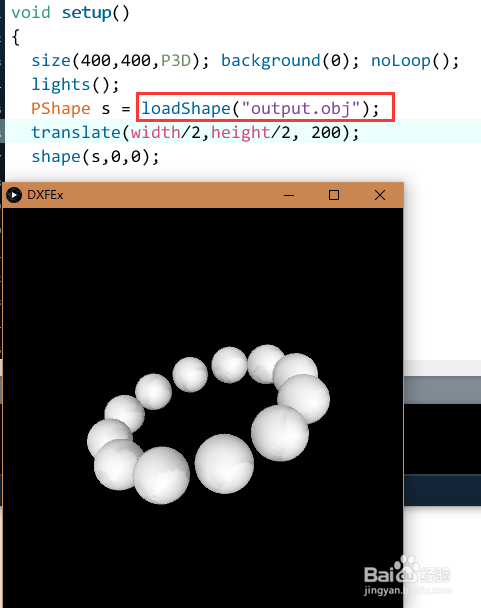

8/8Processing自带的函数要导入三维图形有loadShape，但是只能导入OBJ格式的三维图形，可使用shape函数绘制。
注意事项内部函数对三维图形的导入功能支持比较简单。
如果要导出导入二维矢量图形，需要在默认渲染器下，可尝试使用PDF或者SVG导出功能。
